คุณสมบัติเครื่อง:
• สามเหลี่ยมเลเซอร์ที่มีความแม่นยำสูง
– ความแม่นยำในการทำซ้ำสูงถึง 5 μm
– ความละเอียด 0.01 มม. สำหรับการวัดระยะกระจัดที่แม่นยำ
– เซ็นเซอร์รับภาพ CMOS ความแม่นยำสูงพร้อมอัลกอริธึมที่ได้รับการปรับปรุง
• การวัดเฉพาะจุดแบบละเอียดและกะทัดรัด
– เลเซอร์สปอต 120 μm สำหรับการตรวจจับวัตถุขนาดเล็กและคุณสมบัติจุลภาค
– เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ การผลิตที่มีความแม่นยำ กระบวนการ SMT
• ช่วงการวัดกว้าง
– ระยะศูนย์กลางการวัด : 30 มม
– ช่วง: ±35 มม
– เหมาะสำหรับงานการวัดแบบคงที่และไดนามิก
• เอาต์พุต PNP ที่เสถียร
– รองรับเอาต์พุต PNP อุตสาหกรรมมาตรฐาน
– บูรณาการเข้ากับ PLC และตัวควบคุมอัตโนมัติได้อย่างง่ายดาย
• โครงสร้างเซนเซอร์ออปติคอลที่ทนทาน
– ออกแบบมาเพื่อการทำงานอย่างต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรม
– ประสิทธิภาพที่สม่ำเสมอสำหรับสายการผลิตในระยะยาว
• เหมาะสำหรับสถานการณ์การตรวจจับหลายรูปแบบ
– การตรวจจับการบิดเบี้ยวของพื้นผิว
– การตรวจสอบการทับซ้อนของลีดเฟรม
– การตัดสินที่อยู่อาศัยด้านหน้า/หลังแบบอิเล็กทรอนิกส์
– การตรวจจับการมี/ไม่มีปะเก็น
ข้อกำหนดผลิตภัณฑ์:
| หมวดหมู่ | รายละเอียด |
| พิมพ์ | เซนเซอร์ดิสเพลสเมนต์เลเซอร์สามเหลี่ยมแบบออปติคอล |
| ซีรีส์/รุ่น | FSD22 / FSD22-30P-UI |
| ระยะทางศูนย์การวัด | 30 มม |
| ช่วงการวัด | ±35 มม |
| เต็มสเกล (FS) | 10 มม |
| ความเป็นเชิงเส้น | ±0.3% เอฟเอส |
| การทำซ้ำได้ | 100 ไมโครเมตร |
| ทำซ้ำความแม่นยำ | 5 ไมครอน |
| เส้นผ่านศูนย์กลางลำแสง | 120 ไมครอน |
| เทคโนโลยีเซ็นเซอร์ | เซนเซอร์ภาพ CMOS ที่มีความแม่นยำสูง |
| ประเภทเอาต์พุต | พีเอ็นพี |
| แรงดันไฟฟ้า | 10–30 VDC |
| การใช้พลังงาน | การออกแบบพลังงานต่ำมาตรฐาน |
| ทฤษฎี | หลักการสร้างสามเหลี่ยมด้วยเลเซอร์ |
| แอปพลิเคชัน | การวัดระยะทาง การกระจัด การตรวจจับความเรียบ การตรวจจับการมีอยู่ |

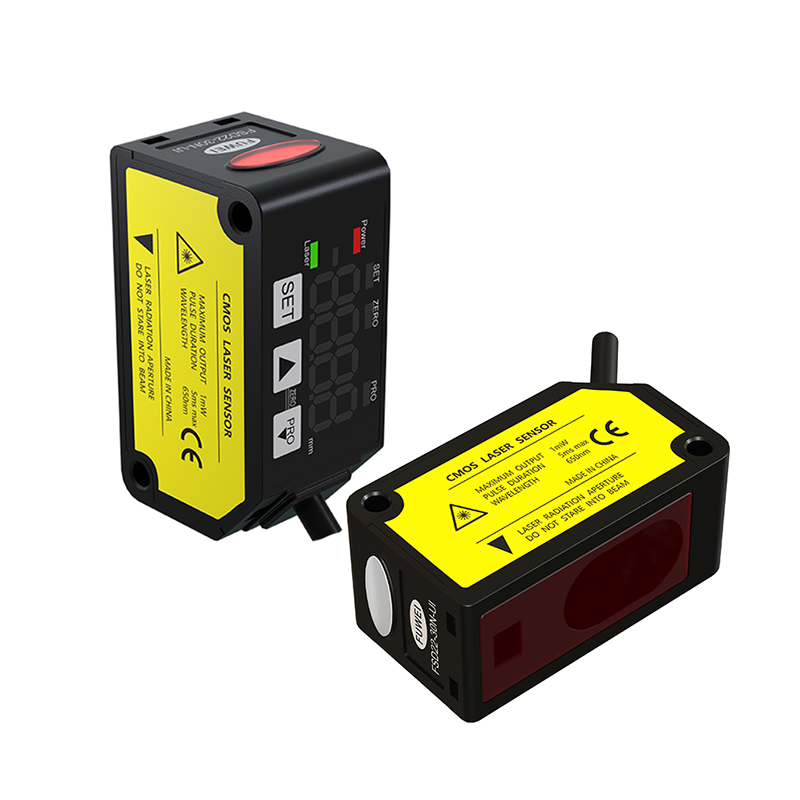

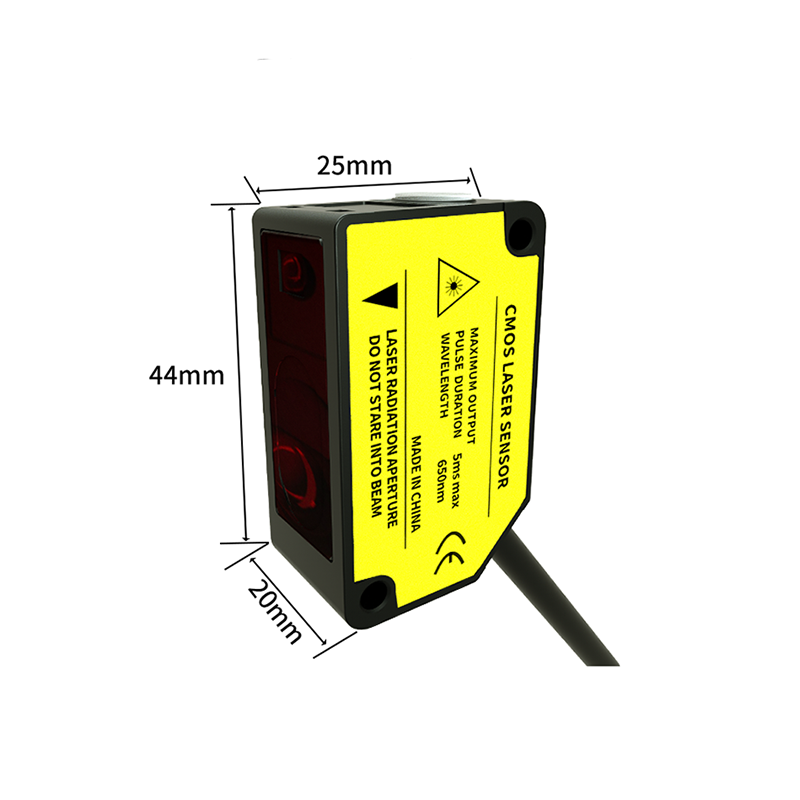

รูปภาพสินค้า:
