การกำหนดค่ามาตรฐาน:
ฝาครอบป้องกันอย่างสมบูรณ์
การเคลื่อนไหวอย่างรวดเร็ว 48 เมตร
ระบบการไหลเวียนของตู้ไฟฟ้า
การแตะที่เข้มงวด
อินเทอร์เฟซอีเธอร์เน็ตและ USB
ระบบหล่อลื่นอัตโนมัติส่วนกลาง
ระบบทำความเย็นแบบแกนหมุน
ไฟทำงาน LED
ไฟเตือนสามสี LED
แยกล้ออิเล็กทรอนิกส์
กล่องเครื่องมือทั่วไป
เขารองพื้นและสลักเกลียวปรับ
ปืนน้ำแรงดันสูง
ทำความสะอาดปืนลม
คู่มือการใช้งานและการบำรุงรักษาและข้อมูลวงจรควบคุม
ไม่จำเป็น:
20/24 นิตยสาร Disc Robot Type
แกนหมุนตรง
โปรเซสเซอร์หมอกน้ำมัน
ข้อกำหนดทางเทคนิค:

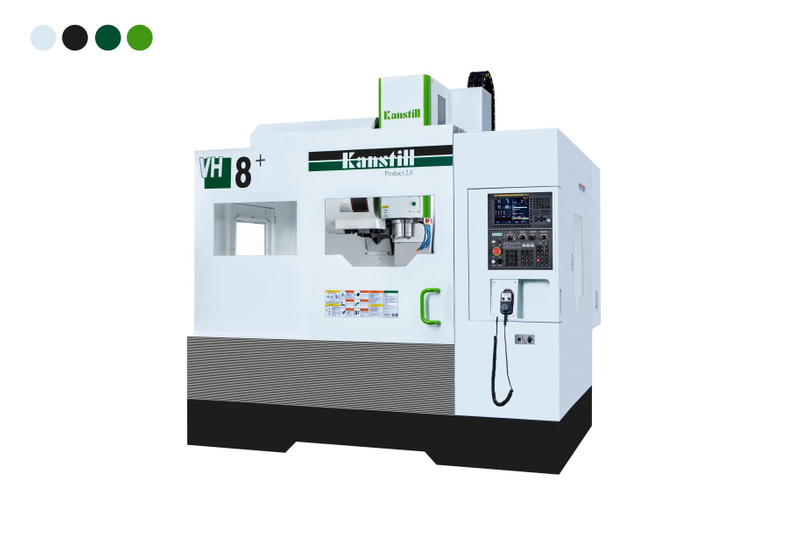

โต๊ะทำงาน | VH8+ | VH10 |
ขนาดโต๊ะทำงาน | 1350*500 มม. | 1200*550 มม. |
T-slot (ความกว้าง *ปริมาณ *ระยะห่าง) | 14*4*100 มม. | 18*5*90 มม. |
ความจุน้ำหนัก | 600 กิโลกรัม | 500 กิโลกรัม |
จังหวะ | ||
จังหวะ x/y/z | 800/500/650 | 1,000/550/550 มม. |
สปินเดิลจมูกกับโต๊ะ | 150-800 มม. | 120-670 มม. |
จมูกแนวตั้งต่อโต๊ะ | 550 มม. | 595 มม. |
แกนหมุน | ||
ข้อมูลจำเพาะของแกนหมุน | BT40 | BT40 |
มอเตอร์หลัก | 7.5-11kW | 7.5kW |
ความเร็วในการหมุน | 12000 รอบต่อนาที | 10,000 รอบต่อนาที |
อัตราฟีด | ||
อัตราฟีด | 48m/นาที | 48m/นาที |
ความแม่นยำ | ||
ความแม่นยำในการวางตำแหน่ง | ± 0.003/300 | ± 0.003/300 |
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ | ± 0.0025 | ± 0.0025 |
น้ำหนักและขนาดของเครื่องจักร | ||
ขนาด (ความยาว * ความกว้าง * ความสูง) | 2600*2500*3100 มม. | 3100*2200*2500 มม. |
น้ำหนัก | 5200 กิโลกรัม | 5800 กิโลกรัม |
