ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อมูลจำเพาะ | หน่วย | ซีแอลเอส20 | ||
| เส้นผ่านศูนย์กลางแกว่งสูงสุดเหนือเตียง | มม | φ500 | ||
| เส้นผ่านศูนย์กลางการหมุนสูงสุด | เพลา ชิ้นส่วน | มม | φ260 | |
| แผ่นดิสก์ ชิ้นส่วน | มม | φ300 | ||
| Max.เปลี่ยนความยาว | มม | 450 | 430 | |
| ประเภทไกด์เวย์ | รางนำเชิงเส้น | |||
| ขนาดหัวจับ | 8' | 10' | ||
| ประเภทของจมูกแกน | ก2-6 | ก2-8 | ||
| ช่วงความเร็วของแกนหมุน | รอบต่อนาที | 45~4500 | 35~3500 | |
| กำลังมอเตอร์แกนหมุน | กิโลวัตต์ | 11/15 FANUC Oi-TF(5) | ||
| เจาะแกน | มม | φ62 | φ87 | |
| ความจุ Max.bar (มีรูทะลุ | มม | φ51 | φ74 | |
| Max.travel ของแกน X / Z | มม | 165/500 | ||
| การเคลื่อนที่อย่างรวดเร็วของแกน X/Z | เมตร/นาที | 20/24 | ||
| อัตราป้อนตัด | มม./นาที | 0~5,000 | ||
| ประเภทป้อมปืนและหมายเลขเครื่องมือ | ป้อมปืนไฮดรอลิก 8 ตำแหน่ง (เลือกได้: ป้อมปืน 12 ตำแหน่ง) | |||
| ขนาดด้ามเครื่องมือ | มม | 25X25 | ||
| เวลาการจัดทำดัชนี (ติดกัน/ไกลที่สุด) | S | 0.45/1.2 (ป้อมปืน 0.45/1.4512 ตำแหน่ง) | ||
| Max.travel ของ tailstock | 460 | |||
| เส้นผ่านศูนย์กลางของขนนกหาง | φ80 | |||
| จังหวะปากกาขนนก Tailstock | มม | 130 | ||
| เรียวของ tailstock | MT4 | |||
| ความแม่นยำของตำแหน่งแกน X / Z | มม | 0.008/0.008 | ||
| ความแม่นยำในการทำซ้ำของแกน X/Z | มม | 0.004/0.004 | ||
| คอนโทรลเลอร์ซีเอ็นซี | FANUC 0i-TF(5)บวก、ซีเมนส์ 828D、GSK 988T | |||
| ขนาดเครื่อง (ยาว×กว้าง×สูง) | มม | 2900×2870×2000(สายพานลำเลียงชิปด้านหลัง) 3900×1740×2000 (สายพานลำเลียงชิปด้านข้าง) | ||
| น้ำหนักเครื่อง | กก | 4000 | ||
การกำหนดค่าผลิตภัณฑ์
การกำหนดค่ามาตรฐาน:
ป้อมปืนไฮดรอลิก 12 ตำแหน่งสำหรับซีรีส์ DT
แบริ่งแกน NSK และแบริ่งแกน X/Z
บอลสกรู X|Z และรางนำทางเชิงเส้น
หัวจับไฮดรอลิกแบบไม่ผ่านรู
ส่วนท้ายไฮดรอลิก
เครื่องแลกเปลี่ยนความร้อน
กล่องเก็บชิป
ระบบหล่อลื่นอัตโนมัติ
ชุดเครื่องมือมาตรฐาน
การกำหนดค่าเพิ่มเติม:
ป้อมปืนไฮดรอลิก 12 ตำแหน่ง
บอลสกรู X/Z THK และรางนำทางเชิงเส้น THK
หัวจับไฮดรอลิกแบบทะลุผ่านรู
เครื่องมือตั้งค่าล่วงหน้า
เครื่องปรับอากาศ
เครื่องแยกละอองน้ำมัน
เครื่องป้อนชิ้นงานแบบแท่งและตัวจับชิ้นส่วน
สายพานลำเลียงชิปแบบโซ่
ประตูอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์
1: ติดตั้งระบบต่างๆ เช่น Fanuc Oi-TF, GSK พร้อมพอร์ต USB และจอ LCD สีขนาด 10.4'
2: เตียงเหล็กหล่อที่มีความแข็งแรงสูง
3: การส่งผ่านสายพาน V แบบขนาน
4: ความกว้างของรางนำเชิงเส้นแบบกว้าง, X - 35 มม. 1.378', Z - 35 มม. 1.378'
5: เซอร์โวมอเตอร์เชื่อมต่อโดยตรงกับลีดสกรู X - φ28 มม. φ1.102', Z - φ36 มม. φ1.417'
6: ความเร็วการเคลื่อนที่ที่รวดเร็วยิ่งขึ้น X - 20 ม./นาที 787 ipm, Z - 24 ม./นาที 945 ipm
7: การประมวลผลด้วยรางนำทางสูงและต่ำจะหลีกเลี่ยงตำแหน่งรองและการจับยึด ทำให้กระบวนการตัดเฉือนง่ายขึ้น แม่นยำสูง และมีเสถียรภาพมากขึ้น
8: การคายเศษด้านหลัง, การคายเศษด้านข้าง

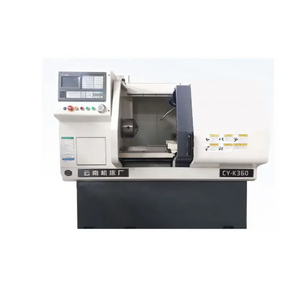

รูปภาพสินค้า
