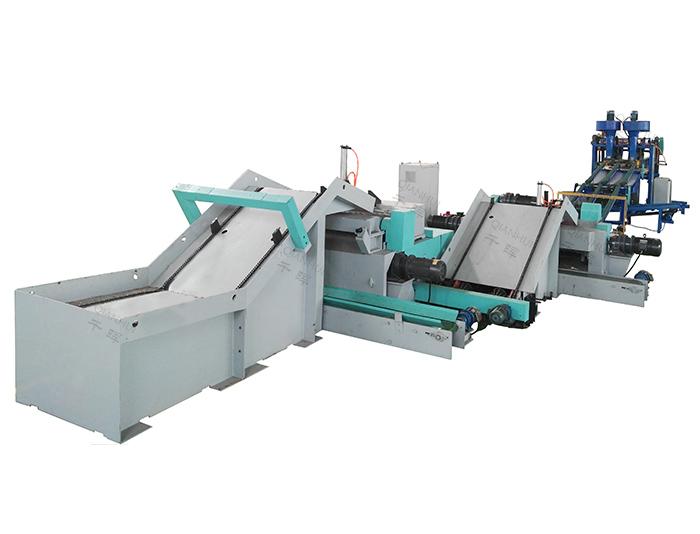

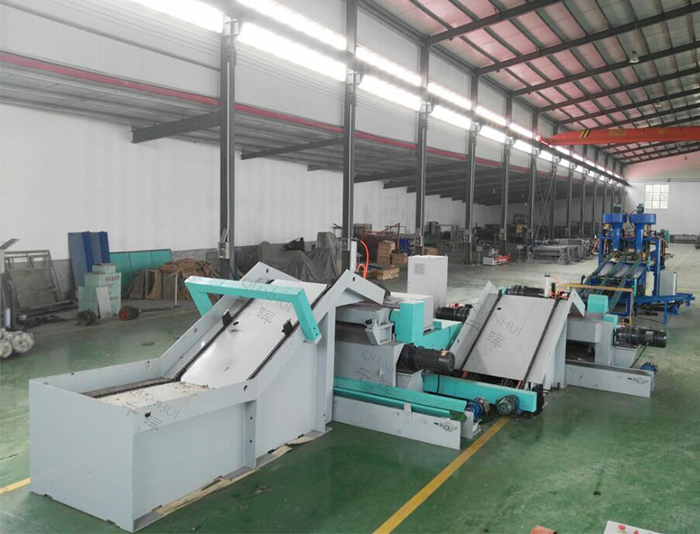

เครื่องตัดแบบหมุนอัตโนมัติ

1. แพลตฟอร์มรวม

• ความยาว: 6m

• พลังงาน: มันติดตั้งมอเตอร์ 4kW (ควบคุมโดยตัวแปลงความถี่ 5.5kW) และมอเตอร์ 2.2kW (ควบคุมโดยตัวแปลงความถี่ 3kW)

• ฟังก์ชั่น: มาพร้อมกับอุปกรณ์จัดวางศูนย์ ส่วนด้านหน้าสามารถเลื่อนสแต็คทั้งหมดไปข้างหน้าและส่วนด้านหลังช่วยให้การแปลเลเยอร์เดี่ยว

2. แร็คโหลดรอง (พร้อมอุปกรณ์ตรวจสอบเส้นผ่านศูนย์กลาง)

• พลังงาน: มอเตอร์ 1.5kW สองตัวควบคุมโดยตัวแปลงความถี่ 2.2kW นอกจากนี้ยังมีตัวแปลงความถี่ 2.2kW สองตัวสำหรับส่วนนี้ ชั้นวางโหลดรองอีกชั้นมีมอเตอร์ 1.5kW ที่ควบคุมโดยตัวแปลงความถี่ 2.2kW

3. เครื่องปัดเศษ (พร้อมอุปกรณ์บด)

• ช่วงการประมวลผล:

• ความยาวการประมวลผลสูงสุด: 1500 มม.

• เส้นผ่านศูนย์กลางการประมวลผลสูงสุด: 500 มม.

• เส้นผ่านศูนย์กลางการประมวลผลขั้นต่ำ: 80 มม.

• ประสิทธิภาพ: มันสามารถปัดเศษบันทึกใน 5 วินาทีต่อชิ้น

• พลังมอเตอร์:

• มอเตอร์โรลเลอร์: หนึ่ง 11kW และมอเตอร์ 15kW หนึ่งอัน

• มอเตอร์ให้อาหาร: มอเตอร์เซอร์โว 11kW หนึ่งตัว

• มอเตอร์บด: มอเตอร์ 22kW หนึ่งคัน

• Scrap Motor (4 - Meter Meter + 4 - Meter ขึ้นไปด้านบน): มอเตอร์ 3KW หนึ่งตัวหนึ่งตัว

• มอเตอร์ลำเลียงขยะ: มอเตอร์ 1.1kW หนึ่งคัน

• บันทึกการถ่ายทอดมอเตอร์: มอเตอร์ 1.5kW สามตัวควบคุมโดยตัวแปลงความถี่ 2.2kW

• ขนาดและน้ำหนัก:

• ขนาดโดยรวม: 3300 × 2300 × 1600 มม.

• น้ำหนักรวม: 6000kg

• การควบคุม: มันมีแผงควบคุมระยะไกล, ไดรฟ์เซอร์โว 15kW และตู้ควบคุมอิสระ

4. การตัดโรตารี่และบอร์ด - การตัด

• พารามิเตอร์การประมวลผล:

• ความยาวการประมวลผลสูงสุด: 1300 มม.

• เส้นผ่านศูนย์กลางการประมวลผลสูงสุด: 400 มม.

• เส้นผ่านศูนย์กลางแกนที่เหลืออยู่: 30 มม.

• ช่วงความหนาของการตัดแบบหมุน: 0.5 - 4.0 มม.

• การตัดแบบโรตารี่ความเร็วเชิงเส้น: 40 - 80m/นาที

• คุณสมบัติโครงสร้าง:

• วัสดุหัวตัด: เหล็กหล่อ

• วิธีการให้อาหาร: การเคลื่อนไหวแบบสองเท่าไปข้างหน้าและย้อนกลับสำหรับการให้อาหาร

• วิธีการหนีบมีด: มีดไฮดรอลิก

• พลังมอเตอร์:

• มอเตอร์ลำเลียงแกนด้านใน: มอเตอร์ 0.75kW หนึ่งตัว

• มอเตอร์ลำเลียงแกนนอก: มอเตอร์ 0.75kW หนึ่งตัว

• มอเตอร์ลูกกลิ้ง: มอเตอร์ 7.5kW สองตัวและมอเตอร์ 15kW หนึ่งตัว

• มอเตอร์ให้อาหาร: มอเตอร์เซอร์โวแบบซิงโครนัส 11kW หนึ่งตัว

• ลูกกลิ้งยางและบอร์ด - มอเตอร์ตัด: มอเตอร์ 1.5kW สองตัวสองตัว

• มอเตอร์สถานีไฮดรอลิก: มอเตอร์ 5.5kW หนึ่งคัน

• ขนาดและน้ำหนัก:

• ขนาดโดยรวม: 4000 × 2400 × 1200 มม.

• น้ำหนักรวม: 7500 กิโลกรัม

• การควบคุม: มันติดตั้งแผงควบคุมระยะไกล, ไดรฟ์เซอร์โว 11kW และตู้ควบคุมอิสระ

5. บันทึกการตัดแต่งบันทึก

• การตัดข้อมูลจำเพาะ:

• ความยาวบันทึกการเลื่อย: 1300 มม.

• ความยาวบันทึกที่เลื่อย: 1270 มม.

• เส้นผ่านศูนย์กลางเลื่อย: 500 มม.

• จำนวนใบเลื่อย: 4

• พลังมอเตอร์:

• Saw Blade Drive Motor: มอเตอร์ 11kW สี่ตัว

• มอเตอร์ให้อาหาร: มอเตอร์ 1.5kW หนึ่งตัวควบคุมโดยตัวแปลงความถี่ 2.2kW

• การควบคุม: มีตู้ควบคุมอิสระ

6. เครื่องสแต็ก

• ข้อมูลจำเพาะสแต็ก:

• ขนาดซ้อน: 1270 × (600 - 900) × (1.0 - 3.6) มม.

• วิธีการให้เกรด: มันสามารถจำแนกบอร์ดเป็นเกรด A และ B ได้โดยมีบอร์ดเกรด - ซ้อนกันในสองกอง

• ความเร็วในการซ้อน: ≤90m/นาที

• ความสูงของซ้อน: 1,000 มม.

• วิธีการทำงานและพลังมอเตอร์:

• วิธีการทำงาน: ดำเนินการโดยแฟน ๆ สูญญากาศ

• พลังของแฟน ๆ : แฟน 3KW สองคนและแฟน ๆ 5.5kW สองตัวควบคุมโดยตัวแปลงความถี่ 7.5kW

• ลำเลียงมอเตอร์: มอเตอร์ 1.5kW สองตัว

• มอเตอร์ยก: มอเตอร์ 2.2kW สองตัว

• กด MOTOR PLATE: มอเตอร์ 1.5kW สองตัวควบคุมโดยไดรฟ์เซอร์โว 2.2kW

• วิธีการยก: โซ่ - การยกที่ขับเคลื่อนด้วยเบรกควบคุมโดยตัวแปลงความถี่ นอกจากนี้ยังมีมอเตอร์ 1.5kW สองตัวสำหรับการลำเลียงบอร์ดระดับประถมศึกษาและมอเตอร์ 1.5kW หนึ่งตัวสำหรับการถ่ายทอดบอร์ดระดับมัธยมศึกษา

• การควบคุม: มันใช้ Xinje PLC, แผงควบคุมระยะไกลและตู้ควบคุมอิสระ
