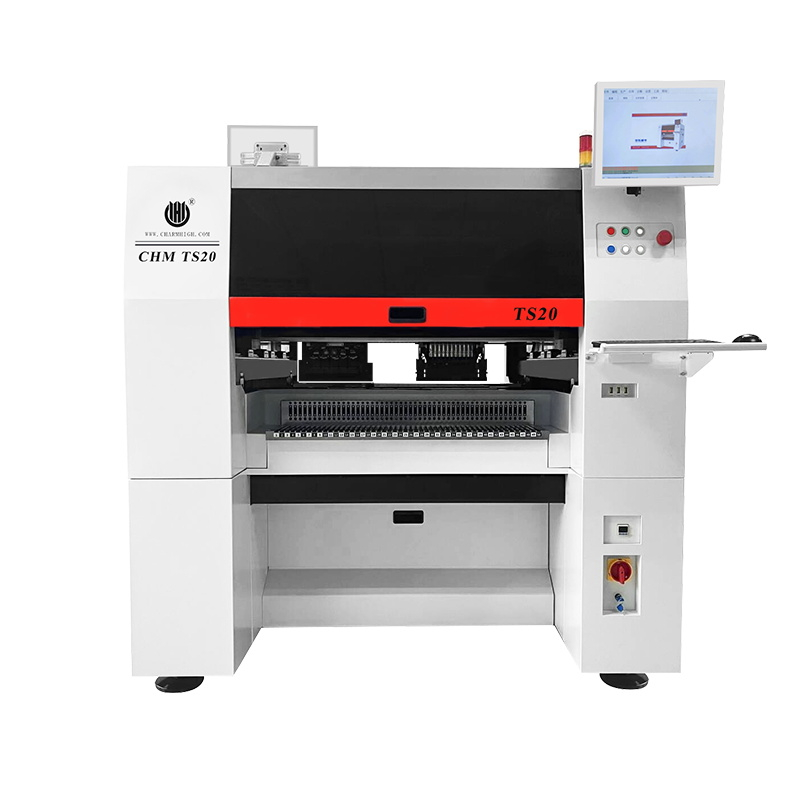

ใช้การผสมผสานของแขนด้านหน้าและด้านหลังสำหรับการติดตั้ง: 82000cph
การใช้การถ่ายโอนสารตั้งต้นแบบคู่ (สนับสนุนการผลิตของสองพื้นผิวที่เหมือนกันพร้อมกัน)
ความแม่นยำในการติดตั้ง: (XY) ± 0.035 มม. CPK> 1.0
ระบบควบคุมไดรฟ์ Dual Drive สี่แกน y
X-Axis Double Dragon Door Y-Axis สี่ชุดของ Panasonic Servo, Screw, Silent Guide Rail
สนับสนุนการทดสอบ CPK
ตรวจสอบความมั่นคงอย่างต่อเนื่องและการรับประกันความสามารถของกระบวนการ
การติดตั้งชุดคู่แบบคู่
กำหนดค่าหัวติดตั้งความเร็วสูง 10+10 ซึ่งสอดคล้องกับส่วนประกอบชิปต่างๆ
ANC (การเปลี่ยนไลบรารีหัวฉีดสองครั้งโดยอัตโนมัติ)
การจัดสรรอัตโนมัติและการเปลี่ยนหัวฉีดดูด
ระบบแก้ไขการชดเชยความร้อนอัตโนมัติ
สร้างความมั่นใจในความมั่นคงในระยะยาวของการใช้งานอุปกรณ์
| รายละเอียด | พารามิเตอร์ |
|---|
| มิติภายนอก | 1600 มม. (L) × 1688 มม. (W) × 1560 มม. (H) |
| น้ำหนัก | 1930kg |
| แหล่งจ่ายไฟ | AC380V (50Hz, สาม - เฟส), พลังงาน 4.5kW |
| แหล่งอากาศ | 0.5MPA - 0.7MPA |
| การผลิตสุญญากาศ | สร้าง - ในปั๊มสูญญากาศ |
| จำนวนหัวติดตั้ง | 10 |
| ความเร็วในการติดตั้ง | 45000CPH (ภายใต้เงื่อนไขที่เหมาะสมของ บริษัท ) |
| ความแม่นยำในการติดตั้ง | (xy) ± 0.035 มม. cpk≥1.0 |
| ส่วนประกอบความสูง | ≤12มม. |
| ประเภทส่วนประกอบ | ตัวต้านทาน, ตัวเก็บประจุ, อาร์เรย์ตัวต้านทาน, ไดโอดทรงกระบอก, ตัวเก็บประจุอลูมิเนียม, SOT, SOP, QFP, QFN, BGA ฯลฯ |
| ช่วงส่วนประกอบ | Imperial 0201 ถึง 36mmx36mm และ Super - การติดตั้งส่วนประกอบขนาดใหญ่ |
| ความหนา PCB | 0.6 มม. - 3.5 มม. |
| ขนาด PCB | 600 มม. (ความยาว) × 400 มม. (ความกว้าง) (มาตรฐาน); 1200 มม. (ความยาว) × 400 มม. (ความกว้าง) (ไม่บังคับ) |
| ยานพาหนะ PCB | 3 - Stage Track Automatic Provate, PCB Support Device |
| การเปลี่ยนแปลงของหัวฉีด | การเปลี่ยนแปลงอัตโนมัติ (31 - นิตยสาร Hole Nozzle) |
| ระบบควบคุม | สร้าง - ในคอมพิวเตอร์อุตสาหกรรม (ใช้ Windows 7) พร้อมจอแสดงผลแป้นพิมพ์เมาส์ |
| ระบบขับเคลื่อน | X - แกนขับเคลื่อนโดยเซอร์โวมอเตอร์ (Y - แกนขับเคลื่อนด้วยมอเตอร์เชิงเส้นคู่) |
| ระบบส่งกำลัง | x, y - แกนโดยใช้สกรูตะกั่วพื้นดิน THK และคู่มือเชิงเส้น Silent Silent Silent |
| ระบบให้อาหาร | ตำแหน่งการติดตั้งตัวป้อนมาตรฐาน 100 มม. NXT 8 มม. (สามารถติดตั้งถาด IC และตัวป้อนการสั่นสะเทือน) |
| ระบบการมองเห็น | 10 กล้องบิน (ขนาดส่วนประกอบที่ใช้งานได้: 16 มม. × 16 มม.) 1
กล้อง
IC (ขนาดส่วนประกอบที่ใช้งานได้: 36 มม. × 36 มม |
