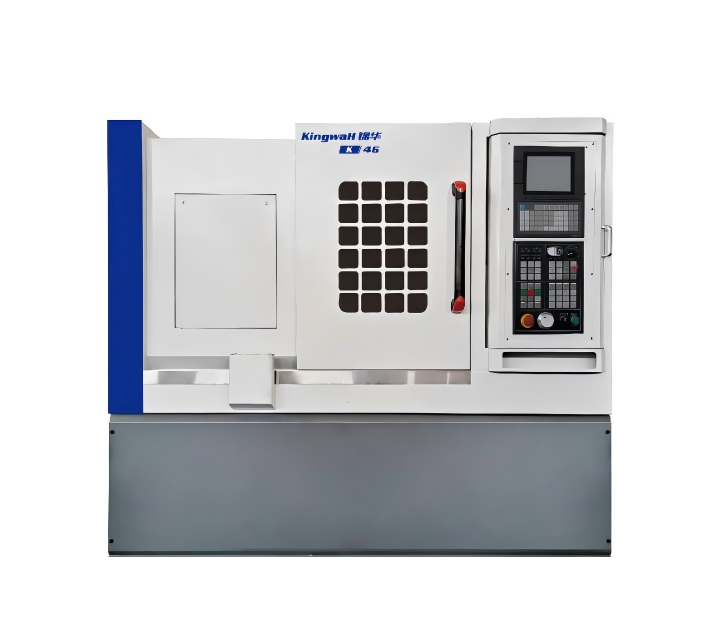

คุณสมบัติของผลิตภัณฑ์:
1: 45 °การคัดเลือกนักแสดงแบบเอียงรวมด้วยความแข็งแกร่งสูงและการอพยพชิปที่มีประสิทธิภาพ
2: หน่วยแกนหมุนที่มีความแม่นยำพร้อมคู่มือเชิงเส้นนำเข้าและสกรูบอลที่โหลดไว้ล่วงหน้าเพื่อความแม่นยำในการตัดสูง
3: ระบบควบคุมประเภทบัสและมอเตอร์ฟีดแบบสัมบูรณ์มั่นใจได้ว่าการตอบสนองที่รวดเร็วและการวางตำแหน่งที่แม่นยำ
4: โครงสร้างแบบแยกส่วนที่มีสิ่งที่แนบมาเต็มรูปแบบรองรับการใช้เครื่องมือสดและระบบการให้อาหารอัตโนมัติ
พารามิเตอร์ทางเทคนิค
พิมพ์ | พารามิเตอร์ทางเทคนิค | หน่วย | เป็นตัวเลข |
Processin Grange | เส้นผ่านศูนย์กลางการแกว่งสูงสุดเหนือเตียง | มม. | φ500 |
เส้นผ่านศูนย์กลางการแกว่งสูงสุดของสไลด์ | มม. | φ220 | |
ความยาวการตัดสูงสุด | มม. | 400 | |
แกนหมุน | ช่วงความเร็วของแกนหมุน | รอบต่อนาที | 60-3000 |
เส้นผ่านศูนย์กลางของแกนหมุน | มม. | φ56 | |
จมูกแกนหมุน | / | A2-5 | |
ระบบหนีบ | / | แรงดันไฮดรอลิก | |
พลังมอเตอร์แกนหมุน | กิโลวัตต์ | 7.5 (เซอร์โว) | |
ให้อาหาร | X Axis Stroke | มม. | 300 (รัศมี) |
z axis stroke | มม. | 450 | |
พลังงานมอเตอร์ป้อนแกน x/z | NM | x/z: 7.7/7.7 | |
โพสต์เครื่องมือ | แบบฟอร์มโพสต์เครื่องมือ | / | คัตเตอร์แถว (มี 4 คลิป) |
มิติการติดตั้งเครื่องมือ | / | 20-25 | |
tailstock | เส้นผ่านศูนย์กลางแขนเสื้อ | มม. | / |
Tailstock Sleeve Travel | มม. | / | |
เรียวด้านในของ tailstock | / | / | |
ความแม่นยำของเครื่องจักร | แกน x ทำซ้ำความแม่นยำในการวางตำแหน่ง | มม. | 0.005 |
แกน z ทำซ้ำความแม่นยำในการวางตำแหน่ง | มม. | 0.005 | |
ความขรุขระพื้นผิวของชิ้นส่วนการประมวลผล | อืม | ≦ ra0.8um (nonferrous) ≦ ra1.6um (เหล็ก) | |
อื่น | มิติโดยรวม | มม. | 2300x1550x1700 |
น้ำหนัก | กิโลกรัม | 3000 | |
พลัง | 3 ¢ -AC 380V 50Hz ± 5% |
