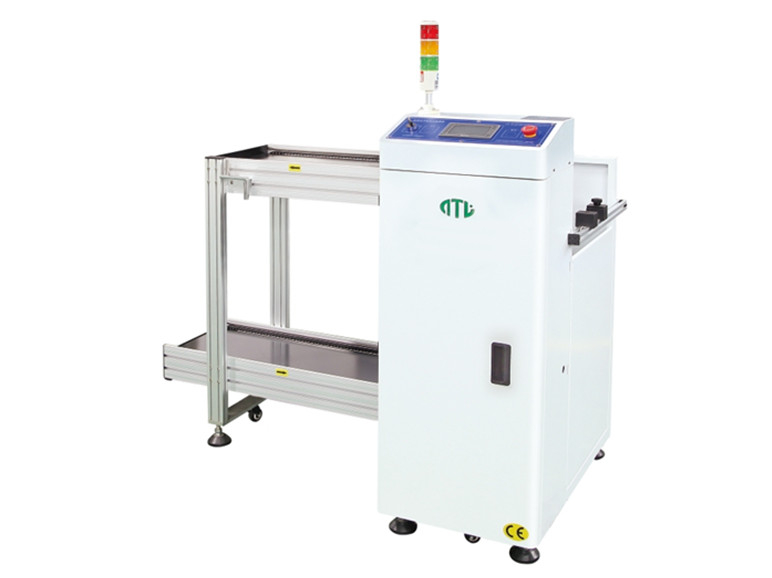

การโหลดอัตโนมัติเพื่อประสิทธิภาพที่เพิ่มขึ้น

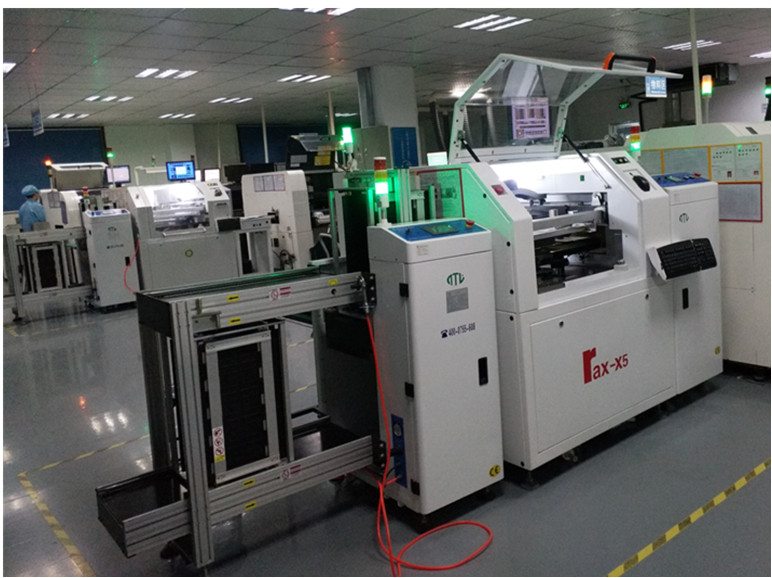

เครื่องบอร์ดนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการโหลดอัตโนมัติด้านหน้าอุปกรณ์ SMT ต่างๆเช่นเครื่องพิมพ์วางแบบประสานอัตโนมัติเครื่องจ่ายเครื่องจักรเครื่องทำเครื่องหมายเลเซอร์และเครื่องพิมพ์อิงค์เจ็ท ด้วยการเปิดใช้งานระบบอัตโนมัติและการรวมเข้ากับเครื่องจักรเหล่านี้อย่างราบรื่นทำให้ลดความจำเป็นในการใช้แรงงานด้วยตนเองซึ่งอาจนำไปสู่การประหยัดค่าใช้จ่ายและการเพิ่มผลผลิตที่ดีขึ้น
ระบบควบคุมที่ใช้งานง่าย
มันมาพร้อมกับระบบควบคุมหน้าจอ PLC + Human - Machine Touch - Screen การตั้งค่านี้ช่วยให้อินพุตดิจิตอลได้ง่ายของพารามิเตอร์ต่างๆ ไม่ว่าจะเป็นการตั้งค่าเวลาผลักดันการปรับความเร็วในการผลักดันหรือระบุจำนวนบอร์ดที่จะป้อนผู้ประกอบการสามารถทำได้ด้วยความสะดวกสบายที่ดี
แรงผลักดันที่ปรับได้
เครื่องบอร์ดมีตัวเลือกของกระบอกสูบนิวเมติกหรือมอเตอร์สำหรับการผลักบอร์ด กลไกการผลักกระบอกลมมาตรฐานสามารถปรับแรงผลักดันและสำหรับผู้ที่มีข้อกำหนดพิเศษตัวเลือกการผลักดันมอเตอร์จะมีให้บริการตามคำสั่งล่วงหน้า คุณลักษณะแรงผลักดันที่ปรับได้นี้สามารถตั้งค่าได้ตามความหนาของ PCB ป้องกันความเสียหายต่อ PCB เนื่องจากตะกร้าวัสดุที่มีรูปร่างผิดปกติ
กลไกการยกประสิทธิภาพสูง
ส่วนการยกของเครื่องใช้สกรูลูกบอลนำเข้า ส่วนประกอบนี้ให้ข้อได้เปรียบหลายประการรวมถึงการทำงานความเร็วสูงเสียงรบกวนต่ำในระหว่างการใช้งานความแม่นยำสูงและความทนทานยาวนานยาวนานทำให้มั่นใจได้ว่าการเคลื่อนไหวแนวตั้งที่ราบรื่นและเชื่อถือได้ของบอร์ด
การออกแบบโครงสร้างเชิงปฏิบัติ
โครงสร้างเครื่องประกอบด้วยสองส่วนหลัก: กลไกการยกและแทร็กสแตนด์บายตะกร้าวัสดุ

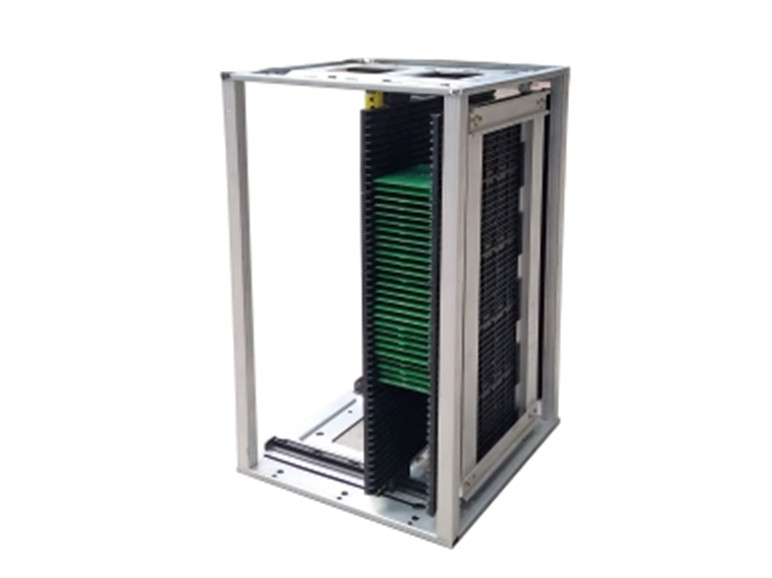

แทร็กสแตนด์บายสำหรับตะกร้าที่เข้ามาสามารถถือตะกร้าอย่างน้อย 1 ใบ (50 บอร์ด) ตามความต้องการของลูกค้าในขณะที่แทร็กสแตนด์บายสำหรับตะกร้าว่างเปล่าสามารถเก็บตะกร้าเปล่า 2 ใบ นอกจากนี้ยังมีตะกร้า 1 ใบในพื้นที่ทำงานยก การออกแบบนี้ช่วยให้สามารถใช้งานได้อย่างต่อเนื่องเป็นระยะเวลานานโดยไม่ต้องมีการแทรกแซงด้วยตนเองบ่อยครั้ง
| รุ่น | NLT - 810 (ทั่วไป - วัตถุประสงค์) | NLT - 810 - L | NLT - 810 - XL | NLT - 810 - XL + 1 |
|---|---|---|---|---|
| ขนาด (L × W × H ไม่รวมความสูงของแสงเตือน) | 1280 × 776 × 1200 (มม.) | 1480 × 856 × 1200 (มม.) | 1750 × 954 × 1200 (มม.) | 1750 × 1024 × 1200 (มม.) |
| ขนาด PCB ที่ใช้งานได้ | 5050 ～ L350W250 (มม.) | 5050 ～ L460W330 (มม.) | 5050 ～ L530W390 (มม.) | 5050 ～ L530W460 (มม.) |
| ทิศทางการถ่ายโอน PCB | l → r หรือ r → l | l → r หรือ r → l | l → r หรือ r → l | l → r หรือ r → l |
| ความสูงของการถ่ายโอน PCB | 900 ± 20 มม. | 900 ± 20 มม. | 900 ± 20 มม. | 900 ± 20 มม. |
| ความเร็วในการถ่ายโอน | ＞ 10 ชิ้น/นาที | ＞ 10 ชิ้น/นาที | ＞ 8 ชิ้น/นาที | ＞ 8 ชิ้น/นาที |
| ขนาดตะกร้าวัสดุที่ใช้งานได้ | 355320563 มม. | 460400563 มม. | 535460570 มม. | 535530570 มม. |
| แหล่งจ่ายไฟ | 1p AC220V 50/60Hz, 0.25kW | 1p AC220V 50/60Hz, 0.25kW | 1p AC220V 50/60Hz, 0.35kW | 1p AC220V 50/60Hz, 0.35kW |
| ปริมาณตะกร้าสแตนด์บาย | 2 ตะกร้าเต็มรูปแบบรอที่จะโหลดบนชั้นล่าง + ตะกร้าเปล่า 1 ที่รอการขนถ่ายที่ชั้นบน + 1 ตะกร้าในพื้นที่ทำงานยก | 2 ตะกร้าเต็มรูปแบบรอที่จะโหลดบนชั้นล่าง + ตะกร้าเปล่า 1 ที่รอการขนถ่ายที่ชั้นบน + 1 ตะกร้าในพื้นที่ทำงานยก | 2 ตะกร้าเต็มรูปแบบรอที่จะโหลดบนชั้นล่าง + ตะกร้าเปล่า 1 ที่รอการขนถ่ายที่ชั้นบน + 1 ตะกร้าในพื้นที่ทำงานยก | 2 ตะกร้าเต็มรูปแบบรอที่จะโหลดบนชั้นล่าง + ตะกร้าเปล่า 1 ที่รอการขนถ่ายที่ชั้นบน + 1 ตะกร้าในพื้นที่ทำงานยก |
| วิธีการควบคุม | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch |
| อินเทอร์เฟซการสื่อสาร | รอยเปื้อน | รอยเปื้อน | รอยเปื้อน | รอยเปื้อน |
| น้ำหนัก | ประมาณ 210 กิโลกรัม |
