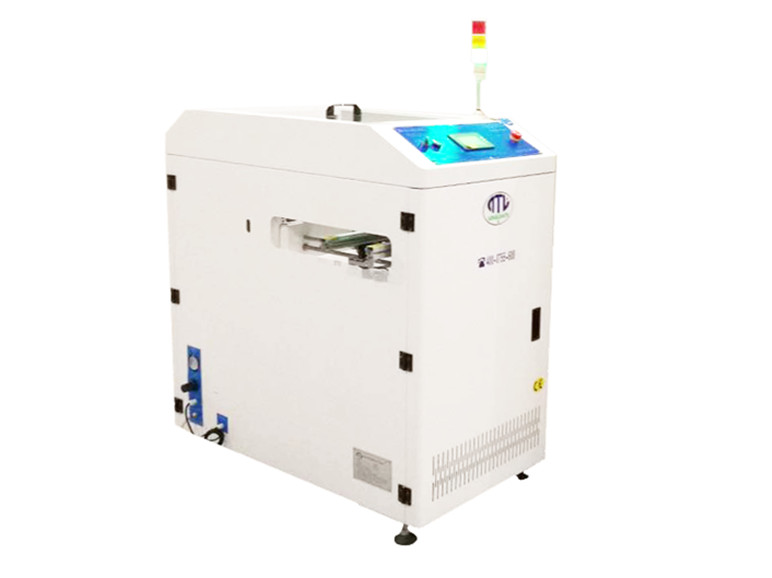

องค์ประกอบของระบบ: เครื่องประกอบด้วยสี่ระบบหลัก: แพลตฟอร์มยก, บอร์ดสูญญากาศ - ระบบดูดระบบไดรฟ์แปลและระบบถ่ายโอนแทร็ก โครงสร้างแบบบูรณาการนี้ช่วยให้การดำเนินงานบอร์ดที่ราบรื่นและมีประสิทธิภาพ
กระบวนการปฏิบัติการ: กระบวนการทำงานเกี่ยวข้องกับแพลตฟอร์มยกที่จัดหาบอร์ด จากนั้นระบบสูญญากาศดูดกระดานย้ายไปที่แทร็กผ่านการแปลปิดเครื่องดูดฝุ่นและปล่อยบอร์ด รอบนี้ซ้ำอย่างต่อเนื่อง
ฟังก์ชั่นพิเศษ: เมื่อจัดการบอร์ดสองด้านสามารถเปลี่ยนเป็นโหมดฟีดได้เช่นเดียวกับฟังก์ชั่นของสถานีซึ่งให้ความยืดหยุ่นในการผลิต
การออกแบบที่ปรับแต่งได้: สามารถปรับแต่งตามขนาด PCB ที่แตกต่างกันและความต้องการของผู้ใช้เฉพาะทำให้เหมาะสำหรับแอปพลิเคชันที่หลากหลาย
ความเข้ากันได้อเนกประสงค์: มันใช้ได้กับสายการผลิต SMT, DIP หรือชุดประกอบสำหรับการโหลดบอร์ดอัตโนมัติเพิ่มประสิทธิภาพของสายการผลิต
ส่วนประกอบที่มีคุณภาพสูง: เครื่องใช้ส่วนประกอบนิวเมติกจากแบรนด์ที่มีชื่อเสียงระดับสากล มันสามารถแปลงอากาศอัดเป็นสุญญากาศโดยตรงเพื่อใช้งานโดยไม่จำเป็นต้องใช้เครื่องดูดฝุ่นเพิ่มเติมลดความซับซ้อนของอุปกรณ์และค่าใช้จ่าย
ระบบควบคุมที่เสถียร: มีระบบควบคุม PLC ที่มีประสิทธิภาพสูง ระบบนี้ช่วยให้มั่นใจได้ว่าการทำงานที่มั่นคงและมีความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่งทำให้เครื่องเชื่อถือได้ในสภาพแวดล้อมการผลิตที่แตกต่างกัน
ผู้ใช้ - อินเทอร์เฟซที่เป็นมิตร: อินเทอร์เฟซเครื่องจักรของมนุษย์ช่วยให้สามารถใช้งานได้ง่าย มันช่วยให้การตั้งค่าพารามิเตอร์ที่สะดวกเช่นการหน่วงเวลาการขนส่งการนับและการดีบักจังหวะ นอกจากนี้สถานะการทำงานสามารถตรวจสอบผ่าน IO ให้ข้อมูลจริงเวลาแก่ผู้ประกอบการ
แหล่งจ่ายไฟที่เชื่อถือได้: การใช้แหล่งจ่ายไฟในไต้หวัน - Mingwei DC สำหรับแหล่งจ่ายไฟอิสระไปยังเซ็นเซอร์โฟโตอิเล็กทริกและมอเตอร์สเต็ปเปอร์ช่วยเพิ่มความเสถียรโดยรวมของอุปกรณ์ทำให้มั่นใจได้ว่าการทำงานที่แม่นยำและสอดคล้องกัน
โครงสร้างที่ทนทาน: กรอบเครื่องทำจากΔ2mmเย็น - แผ่นเหล็กรีดผ่านการประมวลผลด้วยเลเซอร์, การปั๊ม CNC, การเชื่อมอาร์คคาร์บอนไดออกไซด์, การพ่นพลาสติกและกระบวนการประกอบที่ดี การก่อสร้างนี้ส่งผลให้โครงสร้างที่แข็งแกร่งและทนทาน
อินเทอร์เฟซการสื่อสารมาตรฐาน: มันติดตั้งอินเทอร์เฟซสัญญาณมาตรฐาน SMEMA เป็นมาตรฐานทำให้สามารถเชื่อมต่ออัตโนมัติออนไลน์ได้อย่างราบรื่นกับอุปกรณ์อื่น ๆ และอำนวยความสะดวกในการรวมสายการผลิตทั้งหมด
| รุ่น | NLT - 810 - XP (ธรรมดา) | NLT - 810 - XPL | NLT - 810 - XP - XL | NLT - 810 - XP - LED |
|---|---|---|---|---|
| ขนาด (L × W × H ไม่รวมความสูงของแสงเตือน) | 600 × 900 × 1250 (มม.) | 750 × 1206 × 1250 (มม.) | 950 × 1206 × 1250 (มม.) | 1500 × 1206 × 1250 (มม.) |
| ขนาด PCB ที่ใช้งานได้ | 5050 ～ L350W300 (มม.) | 5050 ～ L500W460 (มม.) | 5050 ～ L700W460 (มม.) | 5050 ～ L1200W460 (มม.) |
| ทิศทางการถ่ายโอน PCB | l → r หรือ r → l | l → r หรือ r → l | l → r หรือ r → l | l → r หรือ r → l |
| ความสูงของการถ่ายโอน PCB | 900 ± 20 มม. | 900 ± 20 มม. | 900 ± 20 มม. | 900 ± 20 มม. |
| ความเร็วในการถ่ายโอน | ＞ 8 ชิ้น/นาที | ＞ 8 ชิ้น/นาที | ＞ 7 ชิ้น/นาที | ＞ 5 ชิ้น/นาที |
| ความดันแหล่งอากาศ | 4 - 8kg | 6 - 8kg | 6 - 8kg | 6 - 8kg |
| แหล่งจ่ายไฟ | 1p AC220V 50/60Hz | 1p AC220V 50/60Hz | 1p AC220V 50/60Hz | 1p AC220V 50/60Hz |
| วิธีการควบคุม | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch | หน้าจอ PLC + Touch |
| อินเทอร์เฟซการสื่อสาร | รอยเปื้อน | รอยเปื้อน | รอยเปื้อน | รอยเปื้อน |
| น้ำหนัก | ประมาณ 140 กิโลกรัม | ประมาณ 170 กิโลกรัม | Ap |
