คุณสมบัติเครื่อง:
การตรวจสอบด้วยภาพ 2 มิติความเร็วสูง:
รองรับกระบวนการ SMT และ THT ด้วยความแม่นยำในการตรวจสอบที่เสถียรและทำซ้ำได้
ความเข้ากันได้ของสายที่ยืดหยุ่น:
เหมาะกับขั้นตอนการผลิต PCB ต่างๆ รวมถึงการตรวจสอบหลังการพิมพ์ หลังการติดตั้ง และหลังการรีโฟลว์
ปริมาณงานสูง:
สถาปัตยกรรมการสแกนขั้นสูงช่วยลดระยะเวลาในการดำเนินการโดยรวมและเพิ่มผลผลิตในสายการผลิต
ระบบไฟส่องสว่างขั้นสูง:
ไฟโคแอกเชียลเหนือศีรษะเผยให้เห็นสภาวะการบัดกรีอย่างชัดเจนและลดการรบกวนจากเงา
ส่วนติดต่อผู้ใช้ที่ได้รับการปรับปรุง:
ไลบรารีส่วนประกอบที่ติดตั้งไว้ล่วงหน้าและเครื่องมือตรวจจับข้อบกพร่องแบบอัตโนมัติทำให้การเขียนโปรแกรมง่ายขึ้น
เทคโนโลยีสแกนเส้นที่เหนือกว่า:
ตรวจจับส่วนประกอบเพิ่มเติมหรือข้อบกพร่องทั่วทั้งบอร์ดด้วยหน้าต่างการตรวจสอบเดียว
การกวาดล้างและความคล่องตัวที่ยอดเยี่ยม:
ช่องว่างด้านบน 40 มม. และด้านล่าง 60 มม. รองรับส่วนประกอบสูงและโครงสร้าง PCB ที่ซับซ้อน
พร้อมสำหรับการตรวจสอบย้อนกลับ:
การสแกนบาร์โค้ดและโค้ด 2D เสริมช่วยให้สามารถจัดการข้อมูล SPC แบบบูรณาการได้
ข้อกำหนดผลิตภัณฑ์:
| ข้อมูลจำเพาะ | รายละเอียด |
| ประเภทเครื่อง | อุปกรณ์ตรวจสอบด้วยแสงอัตโนมัติ (AOI) |
| น้ำหนัก | 80 กก |
| แรงดันไฟฟ้า | 380V |
| ส่วนประกอบหลัก | PLC, โมดูลตรวจสอบ AOI |
| ขนาดพีซีบี | 50×60 มม. ~ 330×250 มม |
| ปณิธาน | 18 ไมครอน |
| ความหนาของบอร์ด | 0.6–2.5 มม |
| ความอดทนต่อการบิดเบี้ยวของบอร์ด | ±2 มม |
| สภาพแวดล้อมการใช้งาน | 15–30°ซ; 15–80% RH (ไม่ควบแน่น) |
| ขนาด (W × D × H) | 580×850×452 มม |
| แหล่งจ่ายไฟ | เฟสเดียว 100–120V / 200–240V, 50/60Hz |
| รายงานการทดสอบเครื่องจักร | ที่ให้ไว้ |
| การตรวจสอบวิดีโอ | ที่ให้ไว้ |

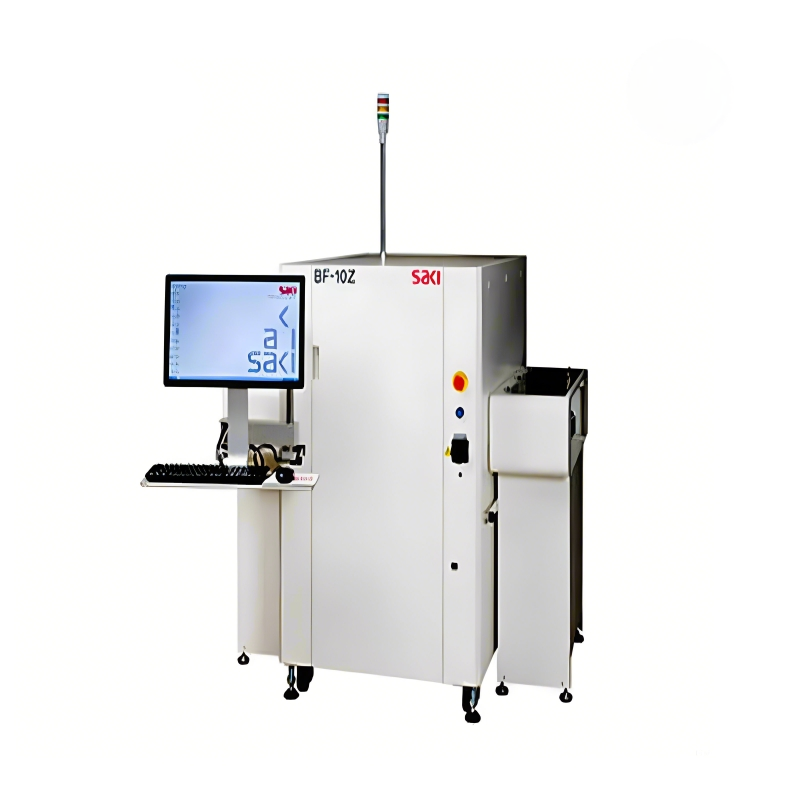

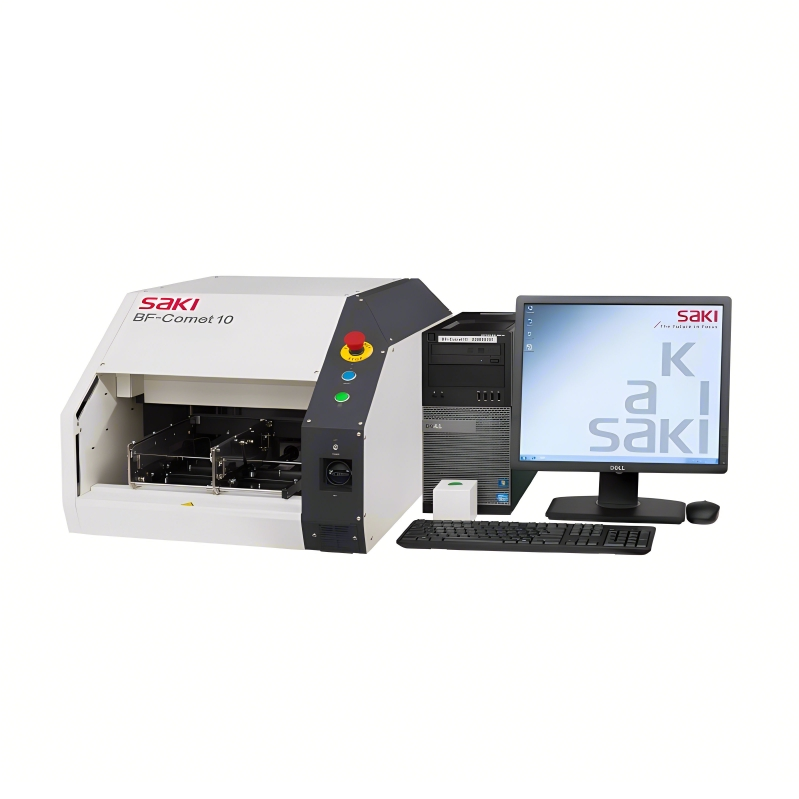

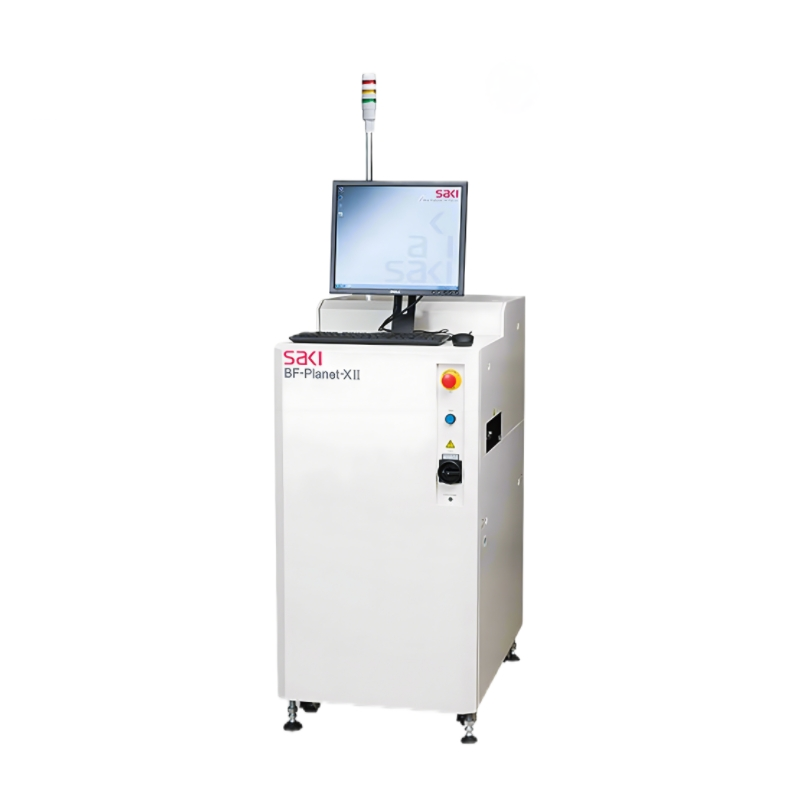

รูปภาพสินค้า:
