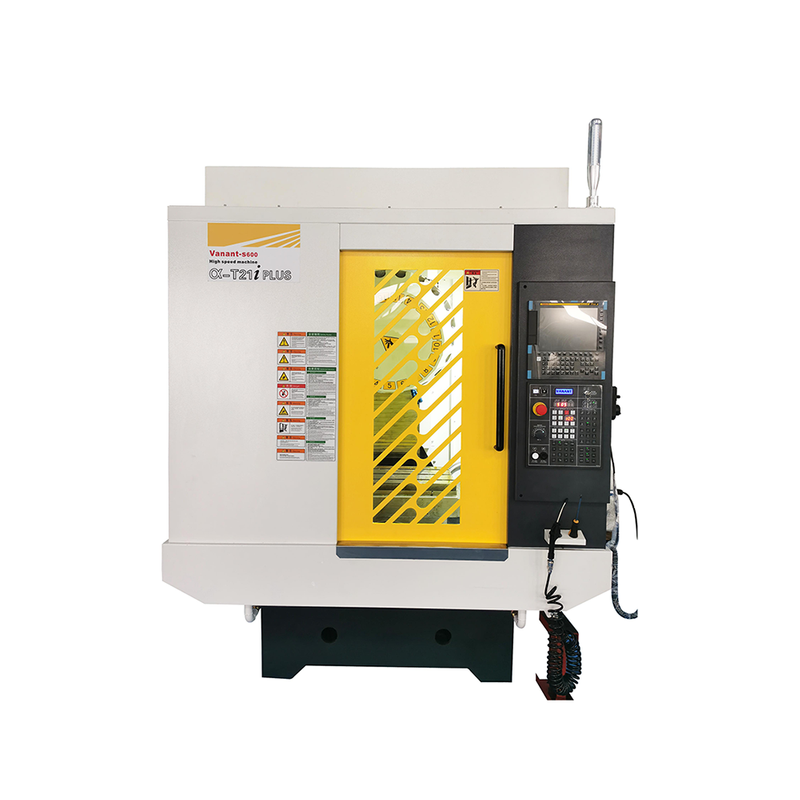

คุณสมบัติของผลิตภัณฑ์:
1: โครงสร้างที่มีความแข็งแกร่งสูงพร้อมประสิทธิภาพแบบไดนามิกที่ยอดเยี่ยมเหมาะสำหรับการขุดเจาะความเร็วสูงและการแตะ
2: แกนขับเคลื่อนไดรฟ์โดยตรง 20000/24000 รอบต่อนาทีสำหรับการดำเนินงานที่มีประสิทธิภาพสูง
3: ฟีดอย่างรวดเร็ว 60m/นาทีทั้งสามแกนสำหรับรอบที่สั้นลง
4: นิตยสารเครื่องมือ Servo ประเภท ARM สำหรับการเปลี่ยนแปลงเครื่องมือที่รวดเร็วมั่นคงและเชื่อถือได้
5: การแตะที่เข้มงวดทำให้มั่นใจได้ถึงความแม่นยำและความสอดคล้องในการประมวลผล
การกำหนดค่ามาตรฐาน:
Spindle BT30、 ไดรฟ์ไดรฟ์โดยตรง 20000/24000RPM、 ARM-type BT30-21 เครื่องมือนิตยสาร、 ระบบหล่อลื่นอัตโนมัติ、 อีเธอร์เน็ตการสื่อสาร、 ไฟ LED ทำงาน
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | S600 |
| การเดินทาง x-axis | มม. | 600 (ขยาย L: 600L) |
| การเดินทางแกน y | มม. | 400/450 |
| การเดินทางแกน z | มม. | 300 |
| ขนาดตาราง | มม. | 700 × 420 |
| ตารางไปยังระยะห่างจากแกนหมุน | มม. | 150-450 |
| ความเร็วแกนหมุน | รอบต่อนาที | 20000/24000 |
| เรียวแกนหมุน | - | BT30 |
| Feedrate อย่างรวดเร็ว (x/y/z) | M/นาที | 60/60/60 |
| ประเภท Guideway (X/Y/Z) | - | ประเภทบอล x/y/z |
| Guideway Width (x/y/z) | มม. | 30/30 / 30 |
| เส้นผ่านศูนย์กลาง Ballscrew (x/y/z) | มม. | xy: φ28, z: φ32 |
| ballscrew lead (x/y/z) | มม. | 12月 16 日 |
| ความจุเครื่องมือ | EA | 21 |
| เวลาเปลี่ยนเครื่องมือ (อยู่ติดกัน) | วินาที | 0.15 |
| ความแม่นยำในการวางตำแหน่ง | มม. | ± 0.007 |
| การทำซ้ำได้ | มม. | ± 0.003 |
| ขนาดของเครื่อง (l/w/h) | มม. | 1800 / 2200/2400 |
| น้ำหนักเครื่องจักร | กิโลกรัม | ประมาณ 3,000 |
| ผู้ควบคุม | - | Mitsubishi M80B / FANUC 0I-MF-plus |
