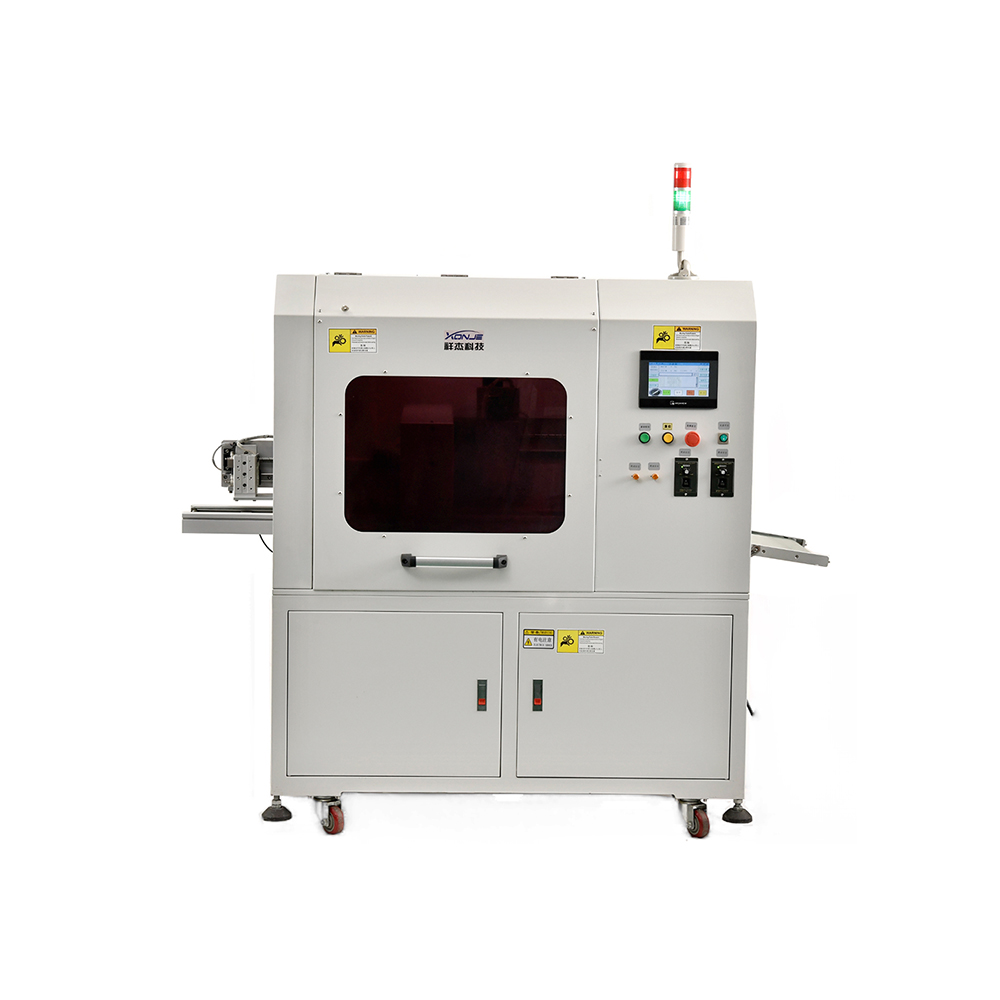

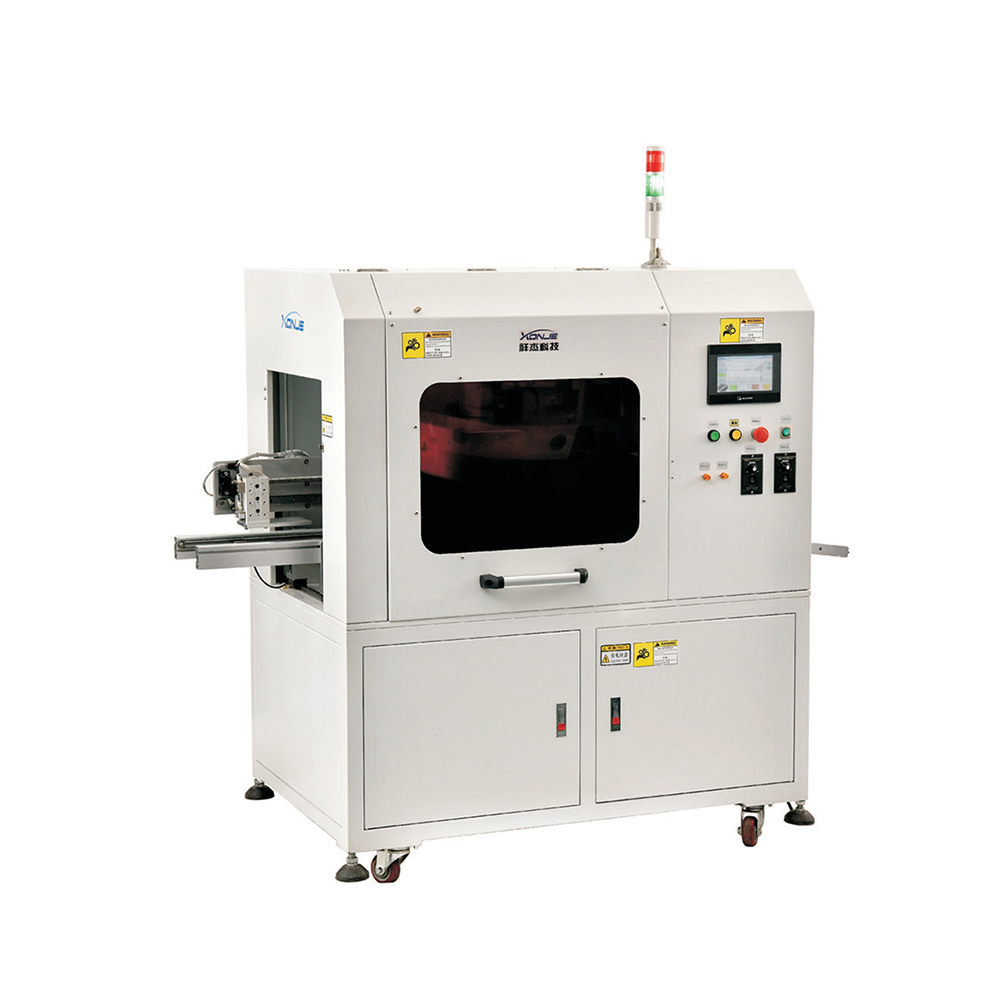

Xonje XJVC-12A ออนไลน์ V-slot Dual Direction Splitting Machine

เหมาะสำหรับการตัดบอร์ด PCB พื้นผิวอลูมิเนียมแผ่นทองแดงและแผ่นเซรามิก เหมาะอย่างยิ่งสำหรับการตัด PCBA SMD ที่แม่นยำหรือแผ่นบางทำให้ส่วนประกอบ SMD ที่ละเอียดอ่อนและตัวเก็บประจุไม่ได้รับผลกระทบจากความเครียดลดความเสี่ยงด้านคุณภาพที่อาจเกิดขึ้นของผลิตภัณฑ์ ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นรถยนต์อุปกรณ์จ่ายไฟคอมพิวเตอร์เครื่องใช้ในบ้านโทรศัพท์มือถือตัวเชื่อมต่อ LED ฯลฯ

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์:

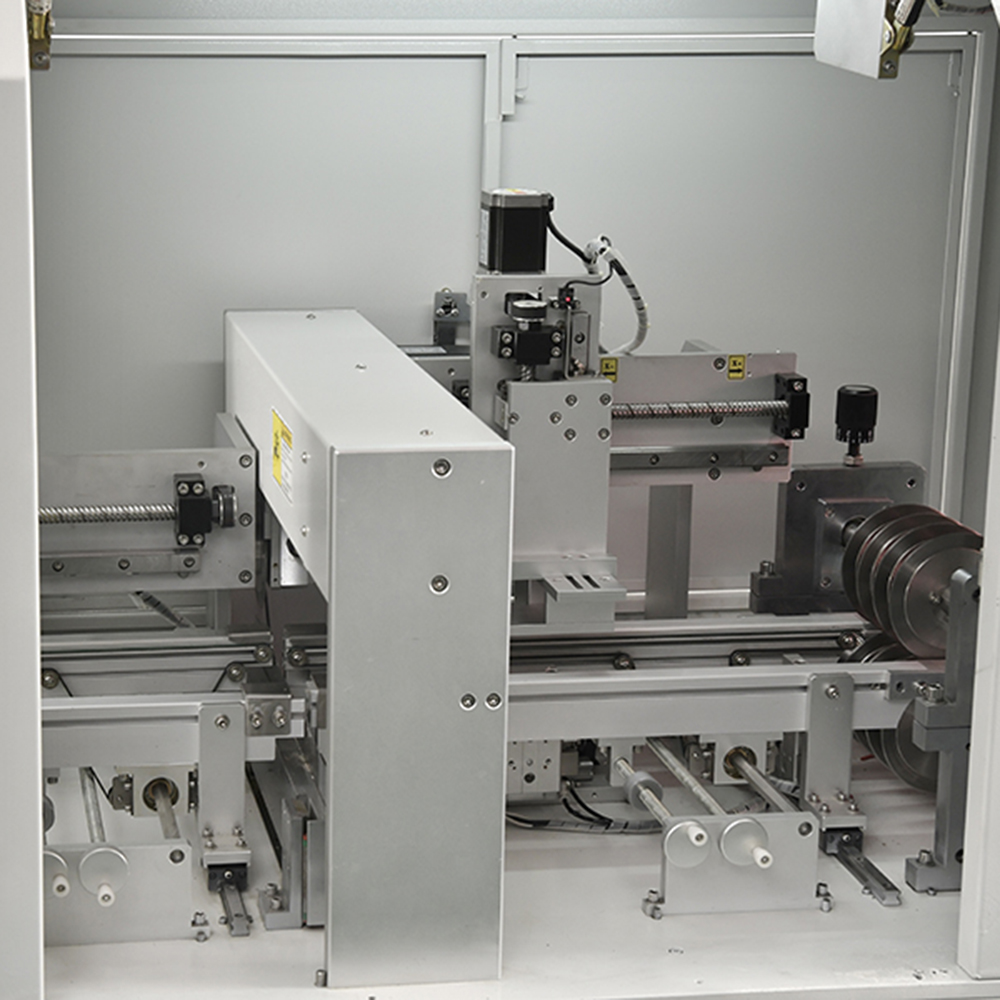

1. บอร์ด PCBA ถูกส่งไปยังแทร็กที่กำหนดไว้ล่วงหน้าผ่านกลไกการโหลด แทร็กการขนส่งขนส่ง PCBA เหนือใบมีดตรงด้านล่าง

ยกมีดตรงล่างแล้วเดินข้ามมีดตรงบนเพื่อตัดในทิศทาง y; เสร็จสิ้นการตัดทั้งหมดในทิศทาง y ตามตำแหน่งการตัดชุด;

2. PCBA ที่ถูกตัดในทิศทาง y จะถูกขนส่งผ่านการไหลของแทร็กไปยังมีดหลายชุดสำหรับการตัดครั้งเดียวในทิศทาง x;

3. ผลิตภัณฑ์ PCBA ที่ถูกตัดออกไปสู่สายพานลำเลียงสายพานปล่อยและไหลผ่านสายพานลำเลียงไปยังสถานีต่อไปนี้

4. มีเครื่องดูดฝุ่นอุตสาหกรรมภายใต้กลุ่มตัดเครื่องจักรเพื่อกำจัดฝุ่น PCB ทำงานในวัฏจักรนี้

หมายเหตุ: บอร์ด PCB ขนาดเล็กที่ถูกตัดสามารถวางไว้ในกล่องวัสดุโดยอัตโนมัติ (ถาดหรือวางลงบนสายการประกอบโดยตรง) ตามความต้องการของลูกค้าและขนส่งโดยสายการประกอบ;

พารามิเตอร์ผลิตภัณฑ์:

พารามิเตอร์ / คุณสมบัติ	ข้อมูลจำเพาะ / คำอธิบาย
แอปพลิเคชัน	เหมาะสำหรับการแบ่งบอร์ด PCB ที่มีรูปร่างดีหลังจากปลั๊กอิน
คุณสมบัติระบบอัตโนมัติ	การให้อาหารอัตโนมัติ, การตัดอัตโนมัติ, การรวบรวมแผ่นอัตโนมัติ
การตั้งค่าพารามิเตอร์	พารามิเตอร์ที่ปรับได้ให้แน่ใจว่าการให้อาหารและการแยกอย่างต่อเนื่อง
เกียร์หลัก	เซอร์โวที่แม่นยำ, สเต็ปเปอร์มอเตอร์, SMC & Yadeke subicat
ระบบควบคุม	หน้าจอสัมผัส Mitsubishi Plc + Weilun, อินเทอร์เฟซที่เรียบง่ายและสะดวกสบาย
อุปกรณ์แรงดันไฟฟ้าทำงาน	220V, 50Hz
ประสิทธิภาพ	10S/PCS (150 × 150 มม., การตัด 8-Blade เป็นข้อมูลอ้างอิง)
ความปลอดภัย	พื้นที่ทำงานได้รับการคุ้มครองโดยความปลอดภัย
มิติโดยรวม	1500 มม. (L) × 800 มม. (W) × 1500 มม. (H)
น้ำหนัก	550 กิโลกรัม
แหล่งจ่ายไฟ	220V AC, 1000W
ความดันอากาศ / เส้นผ่านศูนย์กลางท่อทำงาน	> 0.6 MPa / 8 mm
นาที. ระยะห่างระหว่างชิ้นส่วนและสายตัด	≥1.5มม.
สูงสุด & นาที. ขนาดบอร์ด	สูงสุด: 300 × 300 มม., นาที: 12 × 12 มม.
การปรับแผ่นเข้าแผ่น	ด้านหน้าคงที่ปรับด้านหลังได้
สูงสุด ส่วนประกอบความสูง	ด้านย้อนกลับ≤20มม. ด้านหน้า≤35มม.
ใบมีดแยก	นำเข้าจากญี่ปุ่นเหล็กความเร็วสูง 10 ° –30 ° (เสริม) อายุการใช้งาน: 5 ล้านบาดแผล
ความแม่นยำตาย	0.1 มม.
ความเร็วแยก	0–800 มม./s
การเคลื่อนไหวของแขนหุ่นยนต์ถ้วยดูด	Stepper Motor + Guide Rail + การส่งผ่านสายพาน
วิธีการดูดสูญญากาศ	การดูดสูญญากาศ 1500W ภายใต้ Blade Group
ความหนาของแผ่น	0.6–3.5 มม.
การป้องกันพลังงาน/ก๊าซ	ใช่
ฟังก์ชั่นการตรวจสอบตนเอง	การตรวจสอบเริ่มต้นการตรวจสอบความจุการตรวจจับความผิดการแก้ไขปัญหาอัตโนมัติ
