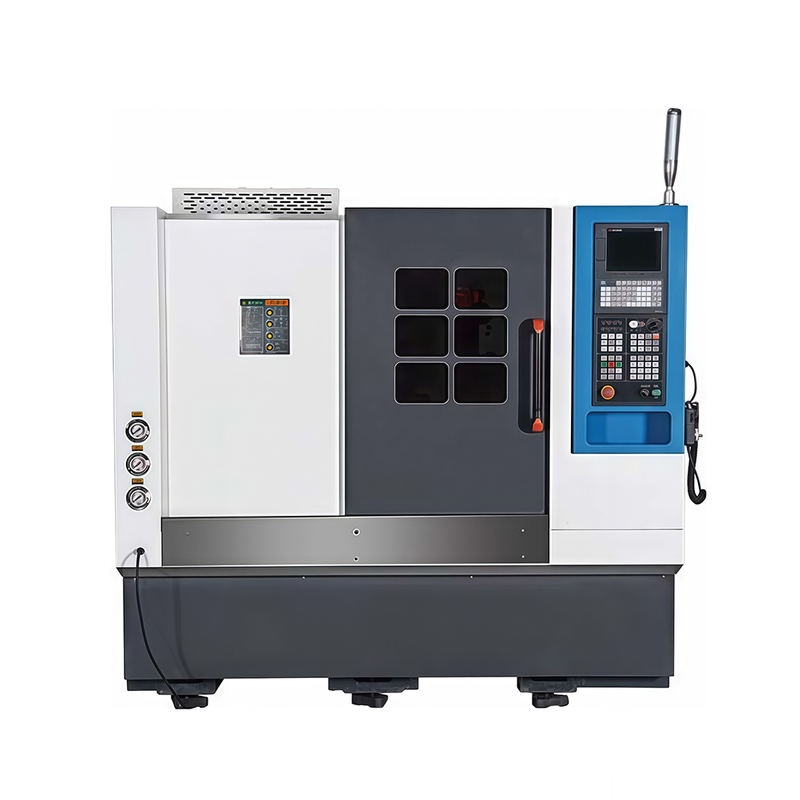

คุณสมบัติของผลิตภัณฑ์:
1: การใช้เหล็กหล่อที่มีความแข็งแรงสูงโครงสร้างฐานเตียง 30 องศาการออกแบบรูปลักษณ์ใหม่, แผงการทำงานของมนุษย์, การป้องกันแบบกึ่งล้อมรอบ;
2: เพลาหลักใช้หน่วยแกนหมุนและผ่านการรักษาสมดุลแบบไดนามิกเพื่อเพิ่มความเร็วในการหมุนและปรับปรุงความขรุขระของพื้นผิวของชิ้นส่วนที่ผ่านการประมวลผล;
3: Guideway ใช้ Rail Rail เชิงเส้นซึ่งทำให้มั่นใจได้ว่ามีความแม่นยำในการตัดเฉือนสูง
4: การจัดทำดัชนี C-Axis ที่แม่นยำหัวเปิดใช้งานทั้งการหมุนและการกัด
5: ป้อมปืนการยก 12 สถานีดีขึ้นตรงตามข้อกำหนดระบบอัตโนมัติสำหรับเครื่องมือเครื่องจักร
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ข้อมูลจำเพาะ | CXT-46 |
| Max.swing Diameter Overbe (mm) | φ520 |
| max.swing over carriage (mm) | φ330 |
| ระยะปลายสูงสุด (มม.) | / |
| Max.swing Travel (MM) | x: 300 z: 400 y: ± 35 |
| ความเร็วในแนวตั้งอย่างรวดเร็ว (m/นาที) | x: 20 z: 24 |
| Spindle Bore Dia (มม.) | φ56 |
| พลังมอเตอร์หลัก (kW) | 5.5 |
| ช่วงความเร็วของแกนหมุน (r/min) | 5000 |
| ขนาดกากบาทของตัวคัตเตอร์ (มม.) | 20x20/BMT40 |
| เส้นทางปลอกหุ้มเบาะที่นั่งหางหรือระยะทางของการเดินทาง (มม.) | / |
| Thimble Lnner Hole Taper (MT) | / |
| สเปคเชย (มม.) | 6 寸 /a2-5 |
| ความแม่นยำในการวางตำแหน่ง (มม.) | X: 0.005, Z: 0.01 |
| LMPULSE เทียบเท่า (มม.) | X: 0.0005, Z: 0.001 |
| แกน contyolled | 5 แกน (X/Y + Spindle + ป้อมปืน) |
| ประเภทไดรฟ์ | 1.7 |
| การเขียนโปรแกรม | รหัสมาตรฐาน ISO |
| มอเตอร์ระบายความร้อนมอเตอร์ไฟฟ้า (W) | แรงดันสูง |
| การหล่อลื่นจำนวนแถวและเวลา (MT) | 2-6ml, 15 นาที/เวลา |
| น้ำหนักสุทธิ (กก.) | 3100 |
| มิติโดยรวม (มม.) | 2200x1700x1840 |
