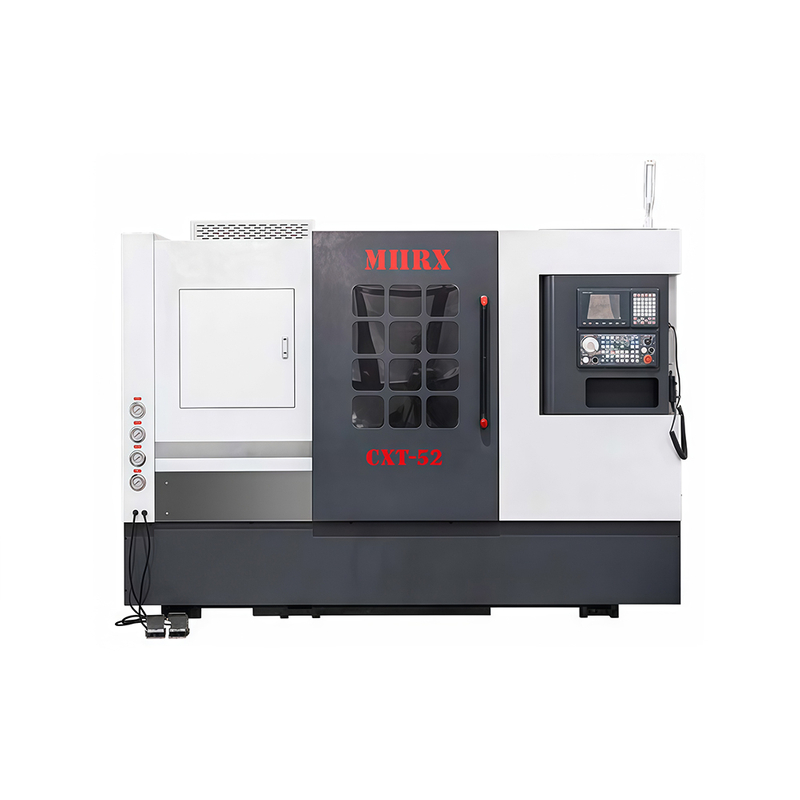

คุณสมบัติของผลิตภัณฑ์:
1: 45 °การหล่อเตียงแบบลาดเอียงที่มีความแข็งแรงสูง, รูปลักษณ์ใหม่, แผงที่ใช้งานง่าย, การป้องกันอย่างสมบูรณ์
2: หน่วยแกนหมุนที่มีความสมดุลแบบไดนามิกเพื่อเพิ่มความแม่นยำในการหมุนและคุณภาพส่วนที่ดีขึ้น
3: Guideways เชิงเส้นโรลเลอร์เปิดใช้งานการตัดหนักและปรับปรุงความแม่นยำของการตัดเฉือน
4: tailstock กับการวางตำแหน่งซี่โครงภูเขาช่วยให้มั่นใจได้ถึงความแม่นยำในการวิ่งวนรอบและความแม่นยำของทรงกระบอก
พารามิเตอร์ทางเทคนิค
พารามิเตอร์ข้อมูลจำเพาะ | CXT-52 |
Max.swing Diameter Overbe (mm) | φ600 |
max.swing over carriage (mm) | φ500 |
ระยะปลายสูงสุด (มม.) | 670 |
Max.swing Travel (MM) | X: 250, Z: 500, Y: ± 50 |
ความเร็วในแนวตั้งอย่างรวดเร็ว (m/นาที) | X: 20, Z: 24 |
Spindle Bore Dia (มม.) | φ66 |
พลังมอเตอร์หลัก (kW) | 11 |
ช่วงความเร็วของแกนหมุน (r/min) | 4200 |
ขนาดกากบาทของตัวคัตเตอร์ (มม.) | 25 × 25 / BMT55 |
เส้นทางปลอกหุ้มเบาะที่นั่งหางหรือระยะทางของการเดินทาง (มม.) | 100 |
Thimble Lnner Hole Taper (MT) | มอร์สหมายเลข 5 |
สเปคเชย (มม.) | 8 นิ้ว / a2-6 |
ความแม่นยำในการวางตำแหน่ง (มม.) | X: 0.005, Z: 0.01 |
LMPULSE เทียบเท่า (มม.) | X: 0.0005, Z: 0.001 |
แกน contyolled | 5 แกน (x/y/z + แกนหมุน + ป้อมปืน) |
ประเภทไดรฟ์ | 2.4 |
การเขียนโปรแกรม | รหัสมาตรฐาน ISO |
มอเตอร์ระบายความร้อนมอเตอร์ไฟฟ้า (W) | แรงดันสูง |
การหล่อลื่นจำนวนแถวและเวลา (MT) | 2-6ml, 15 นาที/เวลา |
น้ำหนักสุทธิ (กก.) | 4800 |
มิติโดยรวม (มม.) | 2840 × 1800 × 1980 |
