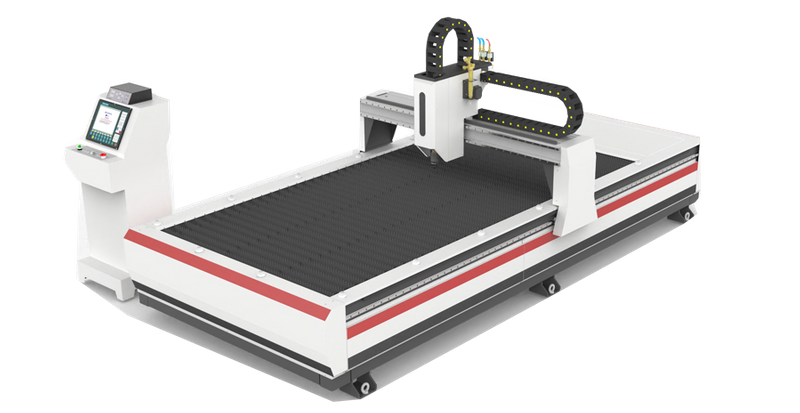

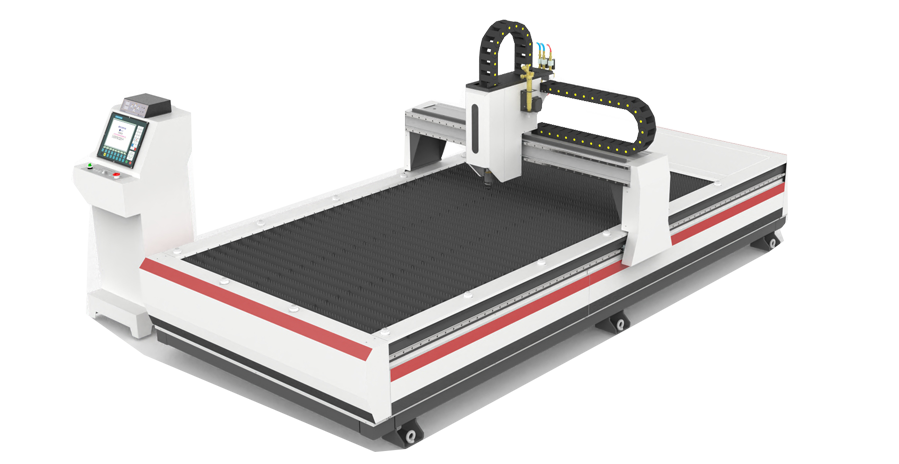

TNC เดสก์ท็อปซีเอ็นซีพลาสม่าเปลวไฟ

เครื่องตัดเดสก์ท็อป (รุ่น: TNC-1325/TNC-1530/TNC-1840) เป็นระบบตัด CNC ที่มีประสิทธิภาพสูงที่ออกแบบมาสำหรับการประมวลผลแผ่นโลหะที่แม่นยำ รองรับทั้งการตัดพลาสมาและเปลวไฟด้วยระบบไดรฟ์เกียร์แอนด์แร็คสองด้านและมอเตอร์สเต็ปเปอร์/เซอร์โวเสริมสำหรับการทำงานที่มั่นคง พร้อมกับหน้าจอสัมผัสอุตสาหกรรมขนาด 10 นิ้ว (ระบบควบคุมมหาวิทยาลัยเซี่ยงไฮ้ Jiao Tong) และซอฟต์แวร์ทำรัง FastCAM/Starcam ช่วยให้มั่นใจได้ว่าการใช้งานที่ใช้งานง่าย ตัวเลือกที่ปรับแต่งได้รวมถึงการปรับความยาวการตัดการขยายปริมาณไฟฉาย (สูงสุด 2 ชุด) และวิธีการตัดที่แตกต่างกัน (พลาสมา/เปลวไฟ)

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

พารามิเตอร์ผลิตภัณฑ์

ชื่อ	เครื่องตัดเดสก์ท็อป
ข้อมูลจำเพาะของแบบจำลอง	TNC-1325	TNC-1530	TNC-1840
แรงดันไฟฟ้าอินพุต	AC 220V ± 10%50-60Hz 1.0kW, พลาสมาสามเฟส AC 380V
พลังงานอินพุต	Stepper (1200W) / เซอร์โว (2000W)
ประเภทการตัด	การตัดพลาสมา (จำเป็นต้องมีแหล่งจ่ายไฟพลาสมาที่ตรงกัน)/การตัดเปลวไฟ/การตัดพลาสมา + การตัดเปลวไฟ
ความกว้างของอุปกรณ์มม.	1900	2100	2300
อุปกรณ์ยาวมม.	3500	4000	5000
ข้อมูลที่กำหนดเอง	ความยาวตามยาว (ความยาวการตัดที่มีประสิทธิภาพ y แกน y) สามารถเพิ่มหรือสั้นลงตามความต้องการของผู้ใช้
ช่วงตัดที่มีประสิทธิภาพมม.	1300*2500	1500*3000	1800*4000
การตัดคบเพลิงยกจังหวะ MM	200
จำนวนคบเพลิงตัด	พลาสมา 1 ชุดหรือเปลวไฟ 1 ชุด	พลาสมา 1 ชุดหรือเปลวไฟ 1 ชุด	พลาสมา 1 ชุดหรือเปลวไฟ 1 ชุด
จำนวนวัตถุที่เคลื่อนที่	1 ตั้งเป็นมาตรฐานตัวเลือก (สูงสุด 2 ชุด)
ความหนาของการตัดแผ่น	ขึ้นอยู่กับพลังพลาสมาเปลวไฟ 6-150 มม.
ความเร็วในการทำงาน	0—10000mm/นาที
ความเร็วในการตัด	20—6000 มม./นาที
ประเภทไดรฟ์	ไดรฟ์สองด้าน (แร็คและไดรฟ์)
ประเภทมอเตอร์	Standard 86 Series Stepper Motor + Reducer (Servo Motor เป็นตัวเลือก)
ระบบ CNC	มหาวิทยาลัยเซี่ยงไฮ้ Jiaotong, การควบคุมอุตสาหกรรมขนาด 10 นิ้วหน้าจอขนาดใหญ่
การกำหนดค่าอื่น ๆ	การยกโซ่ลากไปป์ไลน์เครื่องมือ 1 ชุด
ข้อกำหนดการจัดหาก๊าซ	ความดันอะเซทิลีนหรือโพรเพนสูงสุดไม่ควรเกิน 0.1MPa (จำเป็นเมื่อเลือกการตัดเปลวไฟเท่านั้น)
ข้อกำหนดการจัดหาออกซิเจน	ความดันออกซิเจนสูงสุดไม่เกิน 0.8MPa (จำเป็นเฉพาะเมื่อเลือกการตัดเปลวไฟ)
ประเภทการเพิ่มความสูง	การปรับความสูงของ Flame Capacitance: ตัวเลือก / พลาสมาอาร์คการปรับความสูงของแรงดันไฟฟ้า: ไม่บังคับ
ร่างกายมือถือสามารถรองรับวิธีการปรับระดับความสูงเดียวเท่านั้น (ตัวอย่างเช่นหากแรงดันไฟฟ้าอาร์คพลาสมาถูกเลือกสำหรับการปรับความสูงตัวเก็บประจุเปลวไฟไม่สามารถเพิ่มได้สำหรับการปรับความสูง)
ซอฟต์แวร์ทำรัง	การกำหนดค่ามาตรฐาน: FastCAM Expert Edition/หรือ Starcam
ขนาดเครื่อง	350017001600	400020001600	500023001600
โต๊ะตัด	(ตารางการตัดเจ็ทน้ำตามมาตรฐาน) เป็นตัวเลือก: (ตารางการกำจัดฝุ่นชนิดไอเสีย)

คุณสมบัติผลิตภัณฑ์

1） ความสามารถในการตัด

การตัดพลาสมา : ต้องใช้แหล่งจ่ายไฟพลาสมาภายนอก ความหนาของการตัดขึ้นอยู่กับพลังงาน

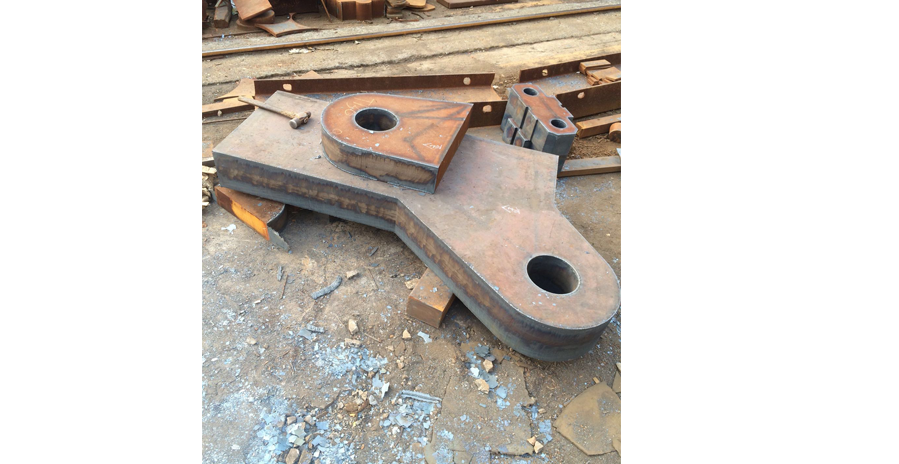

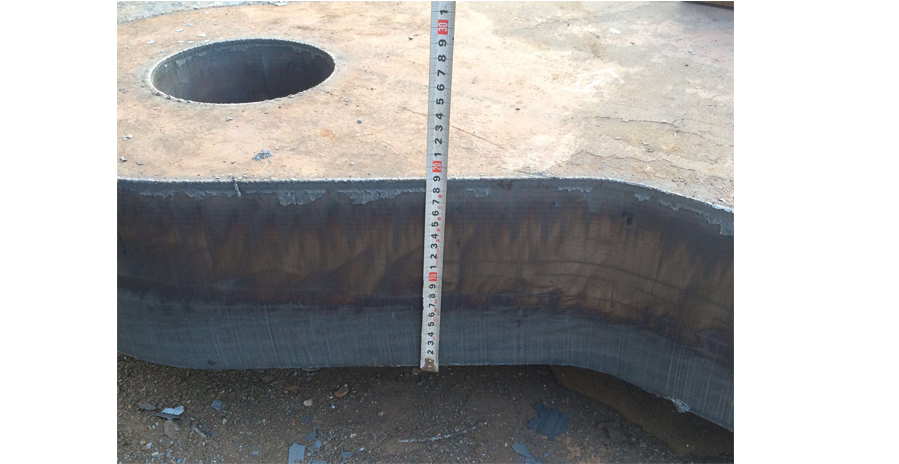

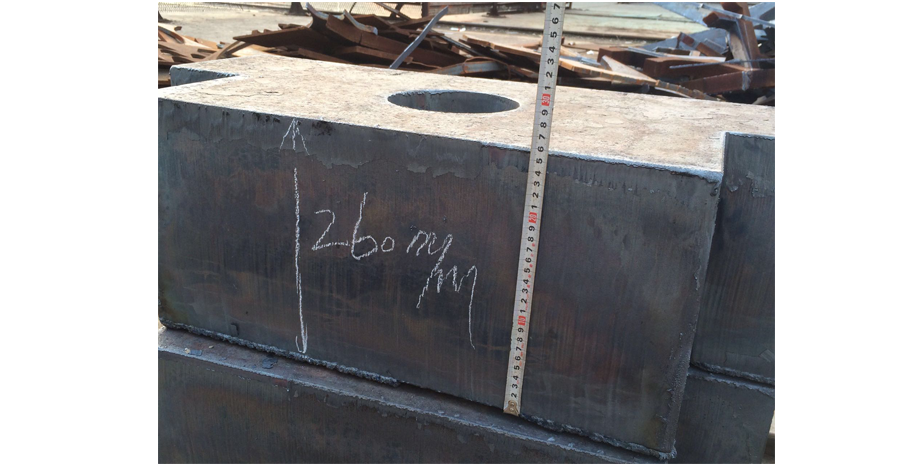

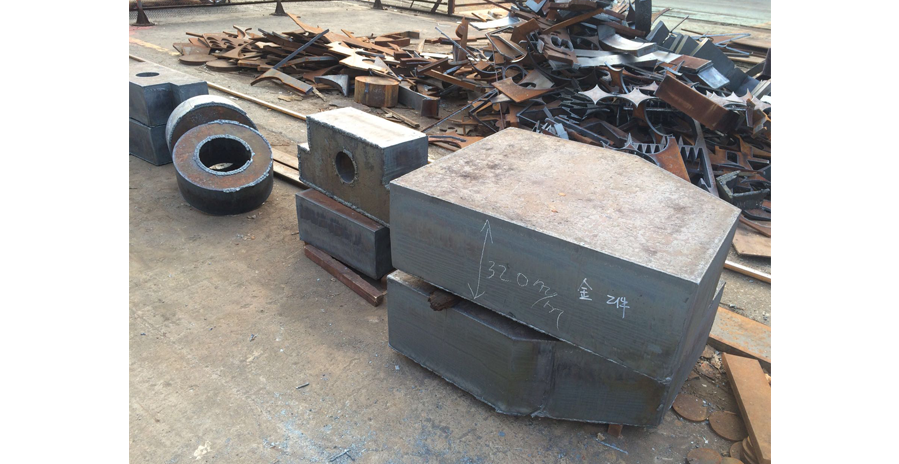

การตัดเปลวไฟ : เหมาะสำหรับแผ่นโลหะขนาด 6-150 มม. โดยใช้ acetylene/propane (≤0.1mpa) และออกซิเจน (≤0.8mpa)
ความเร็วในการตัด : 20-6000 มม./นาที (สูงสุดความเร็วในการเดินทาง: 10,000 มม./นาที)

（2） โครงสร้างเชิงกล

ระบบไดรฟ์ : เกียร์และเกียร์สองด้านพร้อมมอเตอร์สเต็ปเปอร์ (เซอร์โวมอเตอร์เสริม)
พื้นที่ตัดที่มีประสิทธิภาพ : TNC-1325 (1300 × 2500 มม.), TNC-1530 (1500 × 3000 มม.), TNC-1840 (1800 × 4000 มม.)
การกำหนดค่าไฟฉาย : มาตรฐาน 1 ชุด (พลาสมาหรือเปลวไฟ) ขยายได้ถึง 2 ชุด (โหมดควบคุมความสูงต้องตรงกัน)

（3） ระบบควบคุม

ระบบซีเอ็นซี : หน้าจอสัมผัสอุตสาหกรรมขนาด 10 นิ้ว (ระบบมหาวิทยาลัยเซี่ยงไฮ้ Jiao Tong)
การควบคุมความสูง : การตรวจจับแบบ capacitive (เปลวไฟ) หรือการติดตามแรงดันไฟฟ้าอาร์ค (พลาสมา) - มีเพียงโหมดเดียวต่อร่างกายที่เคลื่อนที่
ซอฟต์แวร์ทำรัง : รวม FastCAM BASIC หรือ StarCAM สำหรับการเพิ่มประสิทธิภาพวัสดุ

（4） ตัวเลือกการปรับแต่ง
