| ข้อมูลจำเพาะ | XA5032 |
| เรียวรูแกน | 7：24 ISO50 |
| ระยะห่างจากแกนแกนหมุนถึงรางนำแนวตั้งของเตียง | 350 มม |
| ระยะห่างจากปลายแกนหมุนถึงพื้นผิวโต๊ะทำงาน | 60~430 มม |
| เส้นผ่านศูนย์กลางรูแกน | 29มม |
| มุมการหมุนของหัวกัดแนวตั้ง | ±45° |
| ช่วง/ระดับความเร็วของแกนหมุน | 30~1500 รอบต่อนาที /18 ระดับ |
| ระยะการเคลื่อนที่ของแกนแกนหมุน | 70มม |
| ขนาดพื้นผิวโต๊ะทำงาน | 1320x320 มม |
| โต๊ะทำงานเคลื่อนที่ตามยาว/ด้านข้าง/แนวตั้ง | 700(680)/255(240)/370(350) มม. |
| ช่วงป้อนโต๊ะทำงานตามยาว/ด้านข้าง/แนวตั้ง | 23.5-1180/15-786/8-394 มม./นาที |
| ความเร็วในการเคลื่อนที่โต๊ะทำงานตามยาว/ด้านข้าง/แนวตั้ง | 2300/1533/770 มม./นาที |
| โต๊ะทำงาน 'T' หมายเลขสล็อต/ความกว้าง/ระยะพิทช์ | 3/18/70มม |
| กำลังมอเตอร์หลัก | 7.5kW |
| กำลังมอเตอร์ป้อน | 1.5kW |
| ขนาดเครื่องมือกล (ยาว x กว้าง x สูง) | 2294x1770x1960 มม |
| น้ำหนักสุทธิของเครื่องมือกล | 2800 กก |
คุณสมบัติของผลิตภัณฑ์
1: การออกแบบโต๊ะทำงานอเนกประสงค์พร้อมโหมดป้อนด้วยมือ ใช้มอเตอร์ และป้อนเร็วในแกน X/Y/Z สำหรับการตัดเฉือนแบบปรับเปลี่ยนได้
2: หัวกัดแนวตั้งแบบปรับได้จะหมุน ±45° ภายในระนาบแนวตั้ง ช่วยเพิ่มความสามารถในการตัดเฉือน
3: สปินเดิลความจุสูงพร้อมแบริ่งลูกกลิ้งเรียวและการเบรกที่ใช้พลังงานเพื่อการหยุดที่รวดเร็วและเชื่อถือได้
4: ระบบหล่อลื่นที่มีความแม่นยำสำหรับสกรูและตัวกั้นช่วยลดการสึกหรอของเครื่องจักร ระบบระบายความร้อนจะปรับหัวฉีดตามการไหลของน้ำหล่อเย็นที่แตกต่างกัน

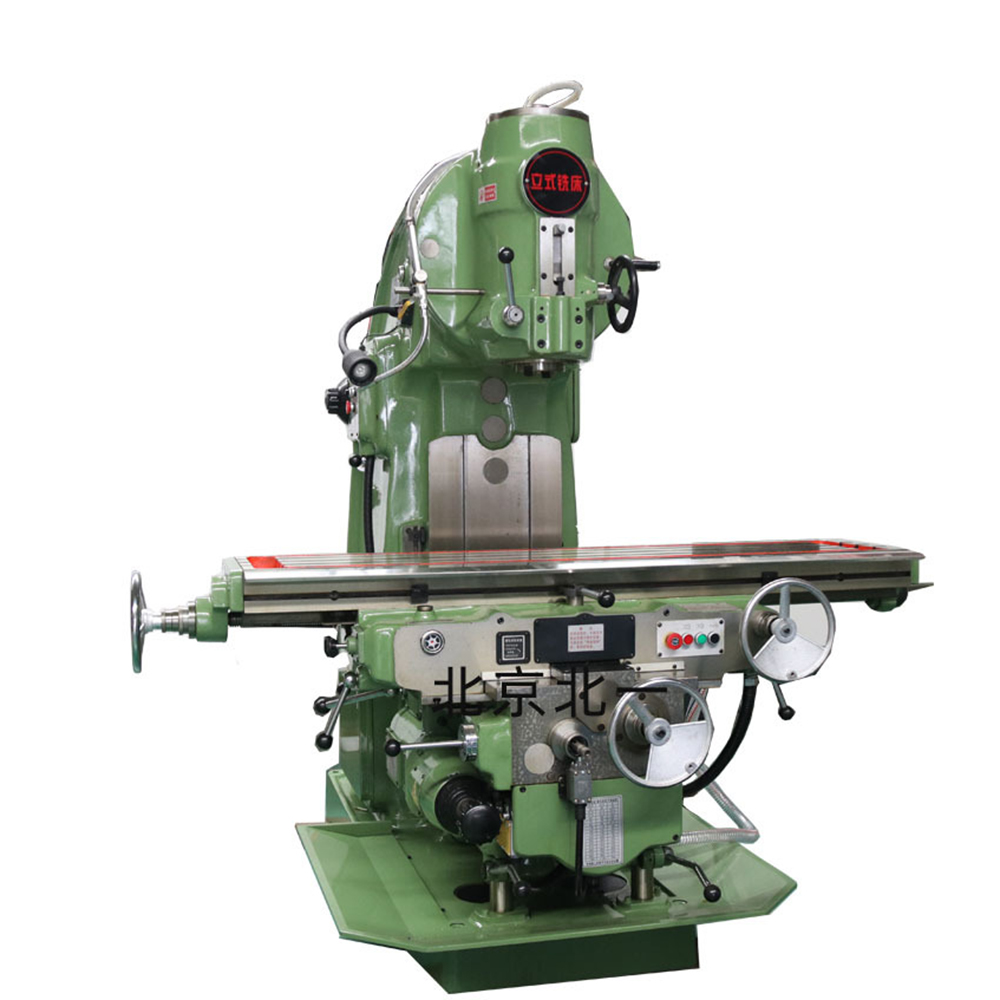

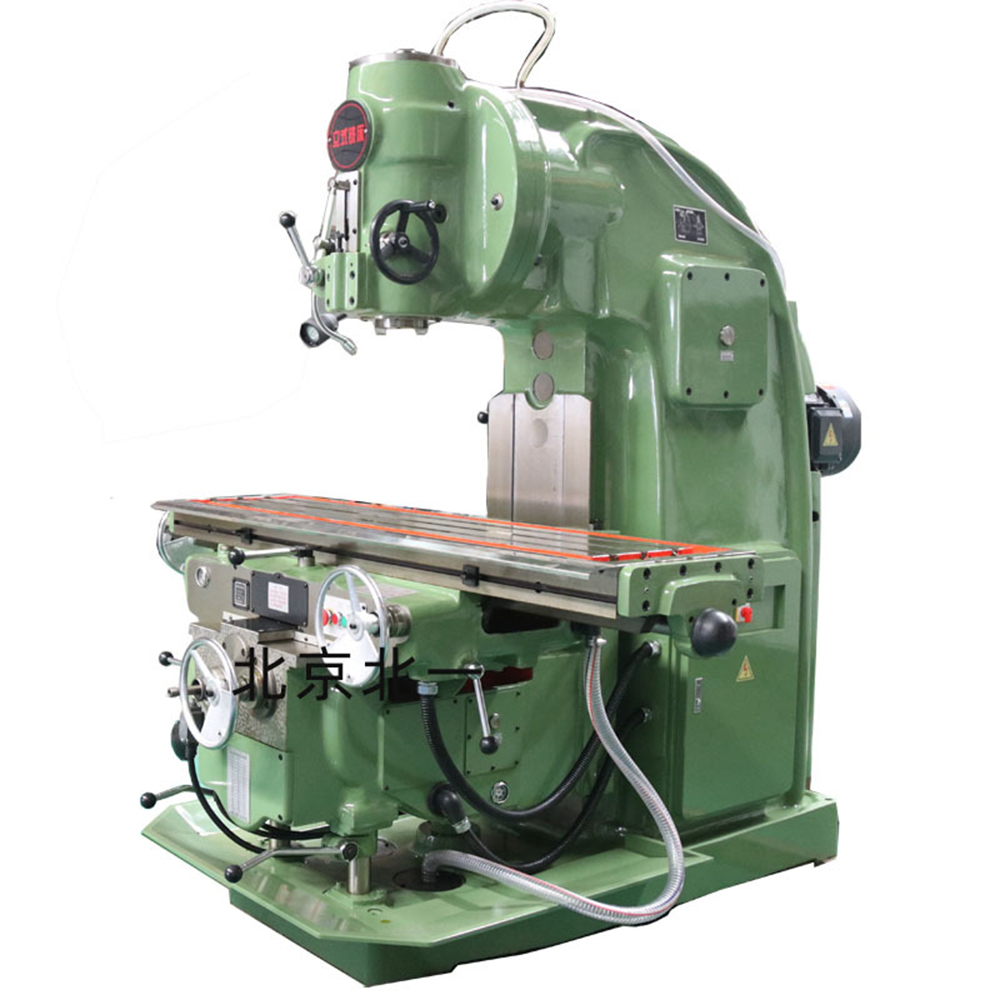

รูปภาพสินค้า
