ข้อได้เปรียบของผลิตภัณฑ์ :
1. การออกแบบแบบบูรณาการขนาดกะทัดรัดราคาพื้นที่ต่ำ
2. เตียงมีความมั่นคงและทนทานเพื่อให้มั่นใจว่าอายุการใช้งานอุปกรณ์ยาวนาน
3. ติดตั้งหัวตัดโฟกัสอัตโนมัติสำหรับการตัดอัจฉริยะและมีประสิทธิภาพ
4. เครื่องตัดไฟเบอร์ใช้พลังงาน 20% - 30% ของ 2 เครื่องตัดเลเซอร์ CO ของพลังงานเดียวกันโดยใช้ไฟฟ้า 0.5W ถึง 1.5W ต่อชั่วโมงและง่ายต่อการบำรุงรักษาโดยไม่จำเป็นต้องปรับเส้นทางแสง
การกำหนดค่าผลิตภัณฑ์
เลขที่. | ชื่อ | ปริมาณ/ข้อกำหนด | ยี่ห้อ | คำพูด |
1 | ระบบควบคุม | 1 ชุด | เครื่องดื่ม | เซี่ยงไฮ้ |
2 | ซอฟต์แวร์การเขียนโปรแกรม | |||
3 | เลเซอร์ไฟเบอร์ออปติก | 3000-12000W | เรย์คัส | หวู่ฮั่น |
4 | หัวตัด | 1 พีซี | Raytools/Ospri | ไม่จำเป็น |
5 | เตียงเครื่องจักร | 1 ชุด | เตียงเชื่อมแผ่น | |
6 | แพลตฟอร์มเครื่องจักรกลและอุปกรณ์เสริม | การตัดความกว้าง 4000*2000 มม. | การปรับแต่ง xql | |
7 | เซอร์โวมอเตอร์และไดรฟ์ | 1 ชุด | การเข้าด้วยกัน | จีน |
8 | ตัวลดความแม่นยำ | 1 พีซี | ผู้มีอำนาจ | จีน |
9 | เกียร์และชั้นวาง | 1 ชุด | YYC | ไต้หวัน |
10 | ไกด์ราง | 1 ชุด | Hiwin | จีน |
11 | เครื่องทำความเย็น | 1 ชุด | ฮันลี่ | หวู่ฮั่น |
พารามิเตอร์ทางเทคนิค
ชื่อ | พารามิเตอร์ |

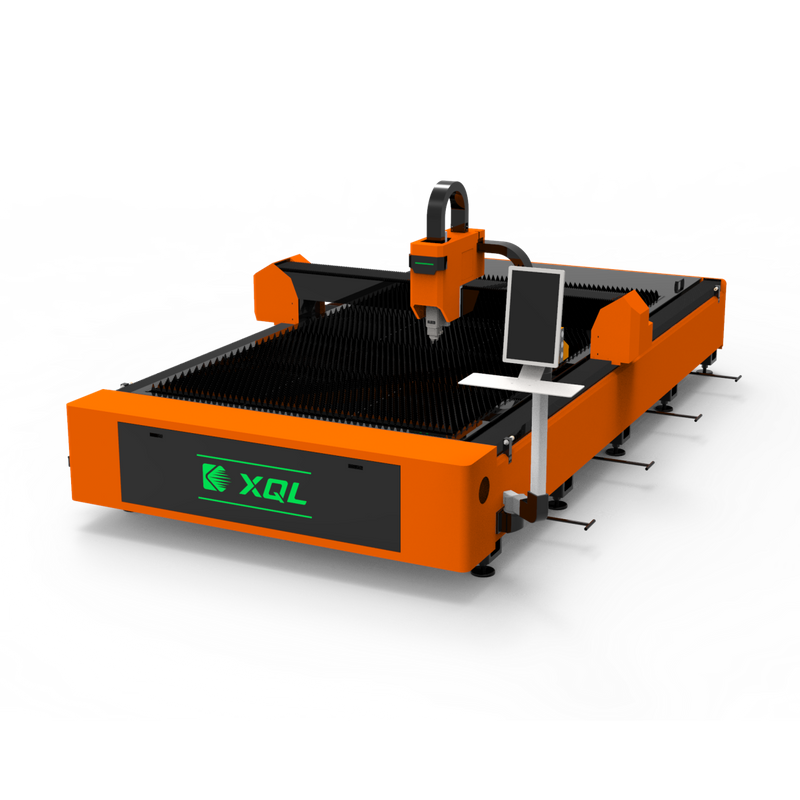

รุ่นเครื่องจักร | x4020ae |
พลัง | 3000W/6000W/12000W |
พื้นที่ตัดเฉือน (ความยาว * ความกว้าง) | 4000*2000 (มม.) |
จังหวะ x แกน | 2000 (มม.) |
Y-Axis Stroke | 4000 (มม.) |
z-axis stroke | 140 (มม.) |
ความแม่นยำในการวางตำแหน่งของแกน x/y | ± 0.03mm/m |
ความเร็วสูงสุด | 110m/นาที |
การจัดอันดับการป้องกันของพลังงานหลัก | IP54 |
แรงดันไฟฟ้า | AC220V/AC380V |
ความถี่ | 50Hz/60Hz |
ขนาดอุปกรณ์ | 5480*2700*1800 (มม.) |
น้ำหนักรวม | 4500 กิโลกรัม |
พารามิเตอร์การตัด
วัสดุ | พลังงานเลเซอร์ | |||||||
1,000W | 1500W | 2000W | 3000W | 6000W | 8000W | 12000W | 20000W | |
เหล็กคาร์บอน | 10 | 14 | 16 | 20 | 25 | 30 | 40 | 70 |
สแตนเลส | 4 | 6 | 8 | 10 | 16 | 30 | 30 | 50 |
อลูมิเนียม | 3 | 3 | 4 | 6 | 14 | 25 | 30 | 30 |
ทองเหลือง | 2 | 3 | 4 | 5 | 10 | 12 | 16 | 20 |
