คำอธิบายผลิตภัณฑ์:

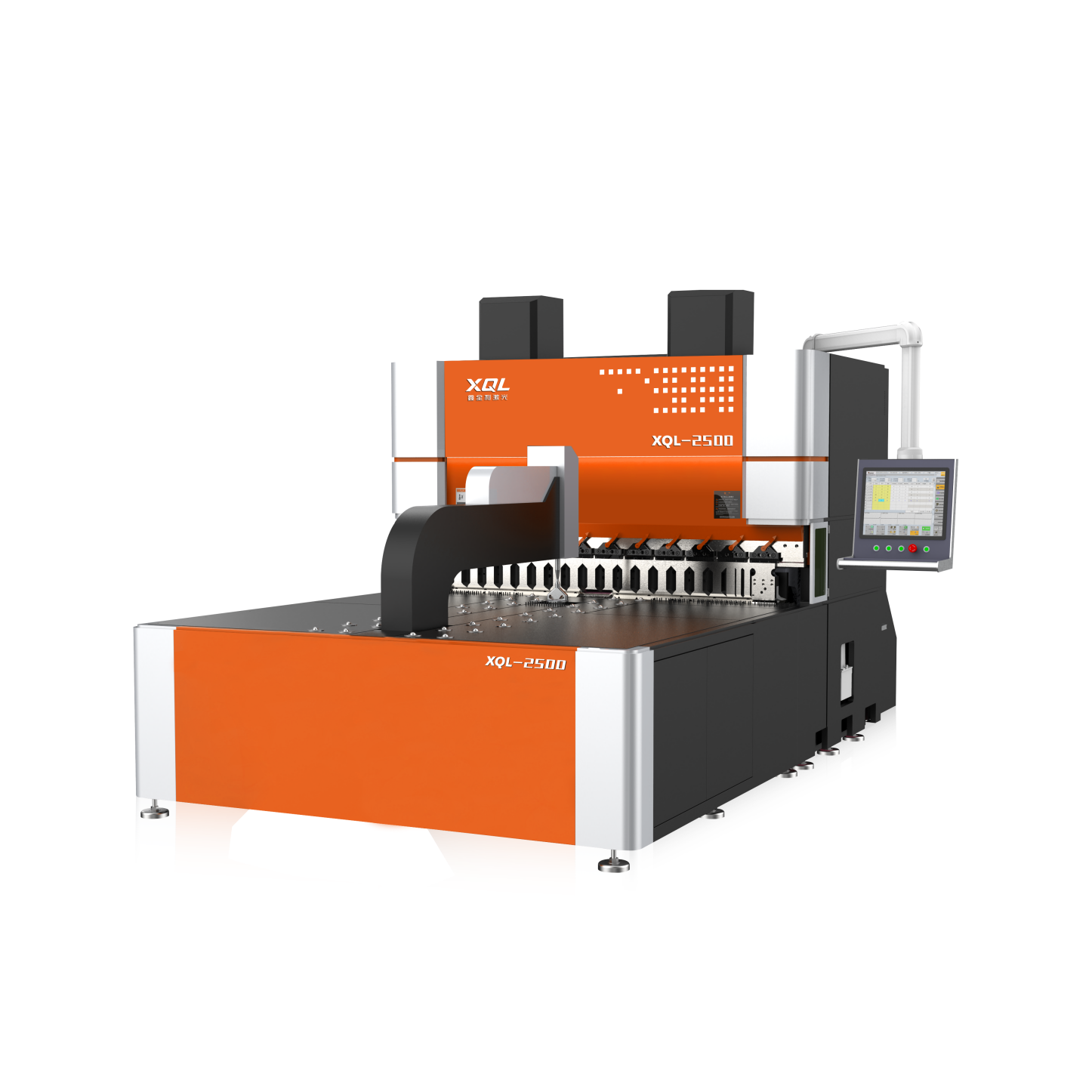

เครื่องดัดแผงโลหะแผ่น XQL-2500 แผ่นเป็นเครื่องดัดแผงที่ยืดหยุ่นและอัจฉริยะที่ได้รับการออกแบบและผลิตตามมาตรฐานเครื่องมือเครื่องจักรที่มีความแม่นยำสูง มันทำจากการหล่อแบบสเป็กสูงและทั้งชิ้นส่วนหล่อและรอยเชื่อมนั้นถูกประมวลผลการบรรเทาความเครียดอย่างเข้มงวด เครื่องมือเครื่องจักรที่มีความแม่นยำสูงใช้สำหรับการประมวลผลแบบบูรณาการเพื่อให้มั่นใจถึงความแม่นยำในระยะยาวเสถียรภาพและความแข็งแกร่งสูงในระหว่างการดำเนินการ
พารามิเตอร์ทางเทคนิค
| ชื่อ | พารามิเตอร์ |
| รุ่นเครื่องจักร | XQL-2500 |
| มิติของเครื่องจักร | 5080*2890*2950 (มม.) |
| น้ำหนักรวม | 18000kg |
| พลังงานทั้งหมด | 47kW |
| ความยาวการดัด | 2500 มม. |
| ความยาวแผ่น | 2600 มม. |
| ความกว้างของแผ่น | 1250 มม. |
| ความสูงโค้งงอ | 175 มม. |
| ความยาวการดัดทั้งหมด | 200 มม. |
| มิติภายในที่เกิดขึ้นขั้นต่ำทั้งสี่ด้าน | 360*180 มม. |
| มิติภายในขั้นต่ำสองด้านที่เกิดขึ้น | 180 มม. |
| รัศมีขั้นต่ำของวงกลม | 1.2 มม. |
| ความเร็วในการดัดอย่างต่อเนื่องที่เร็วที่สุด | 0.5S/มีด |
| ระยะห่างระหว่างมีดบนและล่าง | 180 มม. |
| มุมโค้ง | 0-360 ° |
| ระบบควบคุม CNC | star300-lgx |
| ระบบปฏิบัติการ | Win7+OS |
| จำนวนแกน | 13 แกนเป็นมาตรฐาน |
| ความหนาของวัสดุสูงสุด | แผ่นอลูมิเนียม: 2.0 มม. |
| เหล็กกล้าคาร์บอน: 1.5 มม. | |
| สแตนเลส: 1.2 มม. |
ช่วงขนาดโค้งงอ
ช่วงต่ำสุดของขนาดขอบโค้งสำหรับซีรีส์ AG
| ความหนาของแผ่น (มม.) | 0.3-0.6 | 0.7-1.0 | 1.1-1.2 | 1.3-1.5 | 1.6-2.0 |
| ขนาดต่ำสุด (มม.) | 4 | 5 | 6 | 8 | 10 |
ช่วงความอดทนสำหรับขนาดและมุมโค้งงอในซีรีย์ AG
| ความยาว (มม.) | 300-500 | 501-800 | 801-1000 | 1001-1200 | 1201-1500 | 1501-1800 | 1801-2000 | 2001-2500 |
| ความทนทานต่อมิติที่ปลายทั้งสอง (มม.) | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.15 | ± 0.25 | ± 0.25 | ± 0.25 |
| ความอดทนเชิงมุม (°) | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.75 | ± 0.75 | ± 0.75 |
| ความอดทนในแนวทแยง (มม.) | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.75 | ± 0.75 | ± 0.1 | ± 0.1 |
