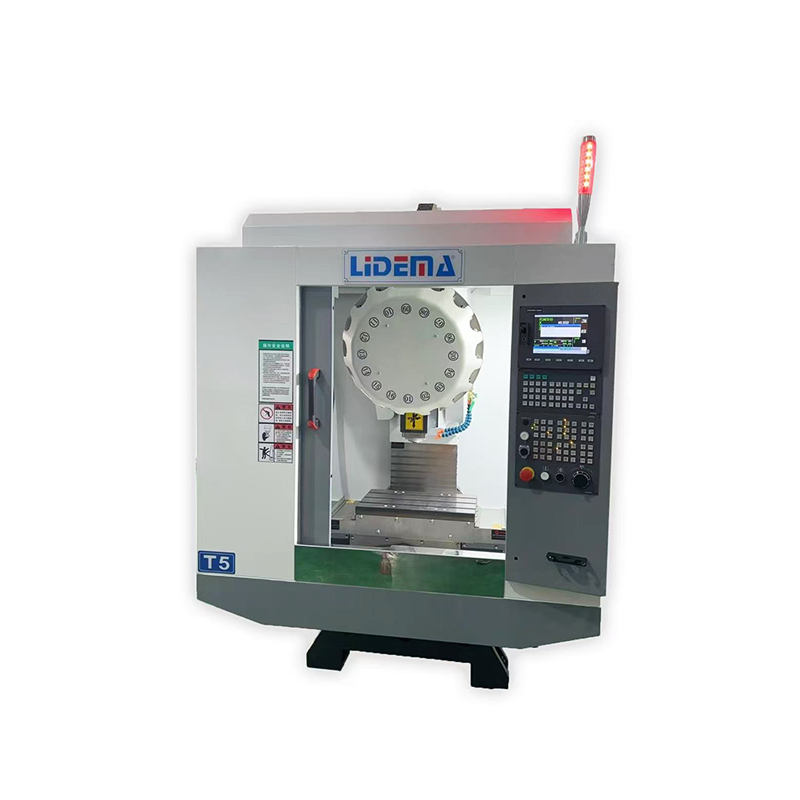

LIDEMA T5 เครื่องเจาะและต๊าปแนวตั้ง

T5 Vertical Drilling & Tapping Center มีโครงสร้างเฟรมแนวตั้งที่มีความแข็งแกร่งสูง ซึ่งออกแบบมาเพื่อความแม่นยำ ความเร็ว และความมั่นคงในระยะยาว ตัวเครื่องสร้างจากเหล็กหล่อที่มีความแข็งแรงสูง ปรับแต่งผ่านการจำลอง 3 มิติและการบรรเทาความเครียดจากความร้อนเพื่อความแข็งแกร่งสูงสุด ติดตั้งระบบควบคุม CNC ของไต้หวัน SYNTEC 22MA ช่วยให้มั่นใจได้ถึงการทำงานที่มีประสิทธิภาพและประสิทธิภาพที่ราบรื่น รางนำเชิงเส้นตรงและบอลสกรูของ THK ให้ความแม่นยำในการเคลื่อนที่ที่เหนือกว่าและแรงเสียดทานต่ำ ในขณะที่แกนหมุน TDEHONG BT30 ให้ประสิทธิภาพการตัดด้วยความเร็วสูงและมีความแม่นยำสูง เหมาะอย่างยิ่งสำหรับการเจาะที่แม่นยำ การต๊าป และการกัดเบา T5 นำเสนอความน่าเชื่อถือ ความแม่นยำในการตัดเฉือน และประสิทธิภาพการดำเนินงานที่โดดเด่น

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

โครงสร้างความแข็งแกร่งสูง

เค้าโครงเฟรมแนวตั้งพร้อมเสาคงที่และส่วนประกอบเหล็กหล่อที่มีความแม่นยำ ช่วยให้มั่นใจในความเสถียรของโครงสร้าง ความแข็งแกร่ง และความต้านทานการสั่นสะเทือน

การควบคุม CNC ขั้นสูง

ติดตั้งระบบบัสประเภท SYNTEC 22MA ของไต้หวัน รองรับการตัดเฉือนออนไลน์ DNC และการทำงานที่ใช้งานง่าย

ระบบการเคลื่อนไหวที่แม่นยำ

แกน X/Y/Z ใช้รางนำเชิงเส้นตรง THK 25/30 มม. ของญี่ปุ่นและบอลสกรูที่มีความแม่นยำเพื่อการเคลื่อนไหวที่ราบรื่น ความแม่นยำสูง และระยะฟันเฟืองที่น้อยที่สุด

ชุดแกนหมุนความเร็วสูง

ใช้แกนหมุนความเร็วสูง TDEHONG BT30 ของไต้หวันพร้อมตลับลูกปืน FAG/SKF P4 ของเยอรมนี ประกอบภายใต้อุณหภูมิคงที่เพื่อความแม่นยำและความทนทาน

เครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC)

แม็กกาซีนเครื่องมือแบบหมุน ETech 16 เครื่องมือ ขับเคลื่อนด้วยลูกเบี้ยวเพื่อการเปลี่ยนเครื่องมือที่รวดเร็ว แม่นยำ และเสียงรบกวนต่ำ

ระบบระบายความร้อนที่มีประสิทธิภาพ

ถังเก็บน้ำความจุขนาดใหญ่และปั๊มน้ำหล่อเย็น 750 วัตต์ / 20 ลิตร/นาทีพร้อมระบบระบายความร้อนด้วยอากาศ/น้ำแบบเลือกได้ และมีปืนลมในตัวสำหรับการทำความสะอาดชิป

ระบบนิวแมติก

โซลินอยด์วาล์วควบคุมด้วย PLC ช่วยให้มั่นใจในการปลดแคลมป์เครื่องมือ การเป่าด้วยลมบนแกนหมุน และการระบายความร้อนด้วยอากาศที่แม่นยำและรวดเร็ว

การป้องกันสิ่งที่แนบมาเต็มรูปแบบ

การป้องกันตามมาตรฐานความปลอดภัยช่วยป้องกันการกระเด็นของน้ำหล่อเย็นและการบุกรุกของเศษ ช่วยรักษาทั้งความปลอดภัยของผู้ปฏิบัติงานและอายุการใช้งานของเครื่องจักร

การหล่อลื่นอัตโนมัติ

ระบบหล่อลื่นน้ำมันแบบรวมศูนย์จ่ายน้ำมันแบบมิเตอร์ไปยังพื้นผิวที่เคลื่อนไหวทั้งหมด ลดการสึกหรอ และรับประกันการเคลื่อนไหวที่ราบรื่น

การออกแบบการกำจัดชิป

การออกแบบภายในแบบลาดเอียงช่วยนำเศษเข้าไปในถาดรวบรวม ทำให้การถอดออกรวดเร็ว สะอาด และมีประสิทธิภาพ

สภาพการทำงานของเครื่องจักร:

แหล่งจ่ายไฟ: 380V ± 10%, 50Hz ± 1%, ไฟฟ้ากระแสสลับ 3 เฟส

ช่วงอุณหภูมิแวดล้อม: 5°C – 40°C

อุณหภูมิในการทำงานที่เหมาะสมที่สุด: 15°C – 25°C

ความชื้นสัมพัทธ์: 40% – 75%

ความดันอากาศ: 0.5 – 0.7 MPa

ข้อมูลจำเพาะของผลิตภัณฑ์:

รายการ	คำอธิบาย	หน่วย	ค่า
เวิร์มได้	ขนาดตาราง	มม.	500 × 300
	ที-สล็อต	มม.	3 × 14 × 85
	สูงสุด กำลังโหลด	กิโลกรัม	300
การท่องเที่ยว	X / Y / Z การเดินทาง	มม.	500/300/320
	Spindle Nose สู่พื้นผิวโต๊ะ	มม.	80 – 400
	ศูนย์แกนหมุนถึงพื้นผิวคอลัมน์	มม.	300
ให้อาหาร	ความเร็วในการป้อนที่รวดเร็ว (X/Y/Z)	M/นาที	40 / 40 / 30
ให้อาหาร	ความเร็วป้อนตัด (X/Y/Z)	มม./นาที	2.5 – 12,000
แกนหมุน	เรียวแกนหมุน	—	BT30
	ความเร็วแกนหมุน	รอบ/นาที	40 – 12,000
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	เอซีเซอร์โว 5.5
นิตยสารเครื่องมือ	ความจุเครื่องมือ	พีซี	16
	สูงสุด น้ำหนักเครื่องมือ	กิโลกรัม	5
	สูงสุด ขนาดเครื่องมือ	มม.	Ø150 × 200
	เวลาเปลี่ยนเครื่องมือ	s	3
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ความแม่นยำ	ทำซ้ำความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ตัวเครื่องโดยรวม	ขนาดเครื่อง (ยาว×กว้าง×สูง)	มม.	1450 × 1500 × 1900
ตัวเครื่องโดยรวม	น้ำหนักเครื่อง (ประมาณ)	กิโลกรัม	2000

การกำหนดค่ามาตรฐาน:

เลขที่	รายการ	คำอธิบาย / ข้อมูลจำเพาะ
1	ระบบ CNC	ระบบควบคุมประเภทบัส SYNTEC 22MA ของไต้หวัน
2	มอเตอร์หลัก	ไต้หวัน SYNTEC AC เซอร์โวมอเตอร์
3	มอเตอร์ฟีด	เซอร์โวมอเตอร์ SYNTEC ของไต้หวัน
4	หน่วยแกนหมุน	แกนหมุนความเร็วสูง TDEHONG ของไต้หวัน
5	บอลสกรู	บอลสกรูกราวด์ THK Precision ของญี่ปุ่น
6	นิตยสารเครื่องมือ	ไต้หวัน ETech 16-Tool Carousel Type
7	โคมไฟทำงาน	ไฟส่องสว่างตัวเครื่อง
8	สปินเดิลแอร์บลาส	ระบบล้างแอร์ Spindle Taper
9	ระบบหล่อเย็น	ระบบหมุนเวียนน้ำหล่อเย็นในตัว
10	ปืนลมแรงดันสูง	ปืนลมฉีดน้ำแรงดันสูงภายนอก
11	แผ่นปรับระดับและสลักเกลียว	ชุดปรับระดับและปรับระดับเครื่องจักร
12	เอกสารทางเทคนิค	คู่มือการใช้งานและไฟล์ทางเทคนิค
13	เรียวแกนหมุน	BT30
14	ไฟสัญญาณเตือนแบบชั้น	ไฟเตือนสามสี
15	โปรเซสเซอร์แหล่งอากาศ	ยูนิตควบคุมตัวกรองลม AIRTAC ของไต้หวัน
16	พวงมาลัย MPG	เครื่องกำเนิดพัลส์แบบแมนนวลที่ถอดออกได้
17	สิ่งที่แนบมาเต็มรูปแบบ	กล่องนิรภัยและอุปกรณ์ป้องกันน้ำกระเซ็นแบบสมบูรณ์
18	ตู้แช่ไฟฟ้า	เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

รายการส่วนประกอบที่สำคัญ:

เลขที่	ส่วนประกอบและข้อมูลจำเพาะ	ยี่ห้อ/แหล่งกำเนิดสินค้า
1	ระบบควบคุมซีเอ็นซี	ไต้หวัน SYNTEC 22MA
2	หน่วยแกนหมุน	ไต้หวัน SYNTEC
3	แบริ่งแกนหมุน	เยอรมนี FAG (เกรด P4)
4	แบริ่งบอลสกรู	ญี่ปุ่น FAG / SKF
5	บอลสกรู	ประเทศญี่ปุ่น THK
6	รางนำเชิงเส้น	ประเทศญี่ปุ่น THK
7	นิตยสารเครื่องมือ	อีเทคไต้หวัน
8	ระบบหล่อลื่น	แบรนด์ท้องถิ่นของจีน
9	ตู้แช่ไฟฟ้า	แบรนด์ท้องถิ่นของจีน
10	ส่วนประกอบไฟฟ้าหลัก	ฝรั่งเศส ชไนเดอร์
11	ปั๊มน้ำหล่อเย็น	NOK ไต้หวัน
12	ข้อต่อ	ไต้หวันหงหวาง
