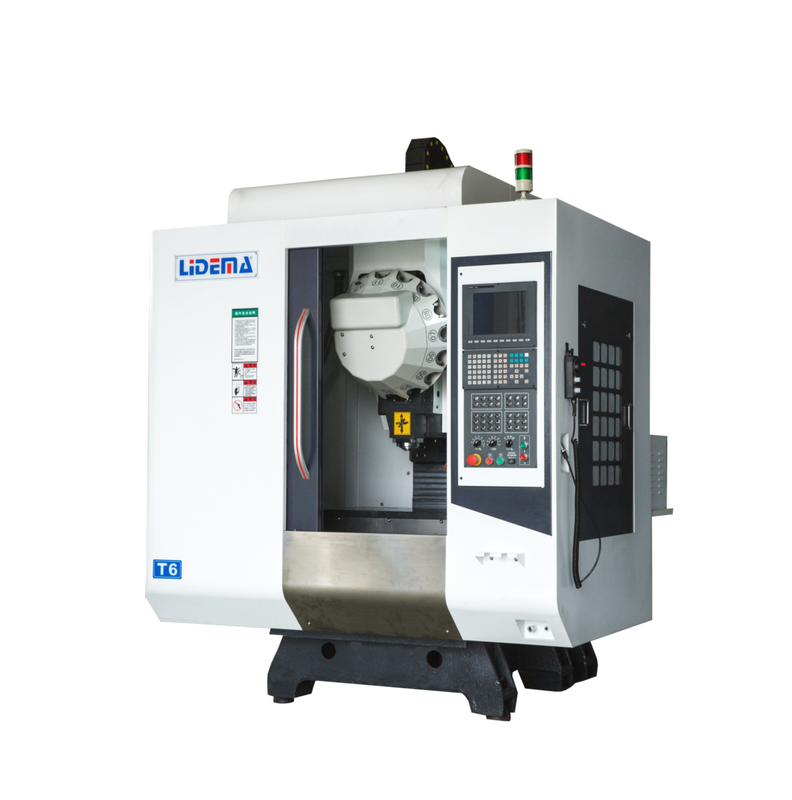

LIDEMA T6 เครื่องเจาะและต๊าปความเร็วสูง

เครื่องเจาะและต๊าปความเร็วสูง T6 ได้รับการออกแบบให้มีโครงสร้างโครงสำหรับตั้งสิ่งของแนวตั้งที่ให้ความแข็งแกร่ง แม่นยำ และมั่นคงเป็นพิเศษ ส่วนประกอบหลัก ได้แก่ ฐาน เสา อาน และหัวสปินเดิล ล้วนทำจากเหล็กหล่อที่มีความแข็งแรงสูง และได้รับการปรับแต่งผ่านการวิเคราะห์โครงสร้าง 3 มิติ เพื่อให้มีความต้านทานแรงสั่นสะเทือนที่เหนือกว่า T6 ติดตั้งระบบ CNC SYNTEC 22MA ของไต้หวัน ให้ประสิทธิภาพที่เชื่อถือได้และใช้งานง่าย รางนำเชิงเส้นตรงและบอลสกรูของ HIWIN รับประกันความแม่นยำในการวางตำแหน่งสูงและการเคลื่อนไหวที่ราบรื่น ในขณะที่สปินเดิลความเร็วสูง DAYUE ช่วยให้สามารถตัดเฉือนได้อย่างมีประสิทธิภาพและมีความแม่นยำสูง เหมาะอย่างยิ่งสำหรับการเจาะ การต๊าป และการกัดเบา T6 ให้ผลผลิตที่มีความเร็วสูงพร้อมความน่าเชื่อถือที่โดดเด่นและความแม่นยำในการตัดเฉือน

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

การออกแบบกรอบที่มีความแข็งแกร่งสูง:

โครงสร้างคอลัมน์แนวตั้งพร้อมส่วนประกอบเหล็กหล่อที่มีความแม่นยำช่วยให้มั่นใจได้ถึงความแข็งแกร่ง ความทนทาน และความต้านทานการสั่นสะเทือนสูงสุด

ระบบซีเอ็นซีขั้นสูง:

มาพร้อมกับตัวควบคุม CNC แบบบัส SYNTEC 22MA ของไต้หวัน รองรับการตัดเฉือน DNC ออนไลน์และการทำงานที่ใช้งานง่าย

ส่วนประกอบการเคลื่อนไหวที่แม่นยำ:

แกน X/Y ใช้รางนำทางเชิงเส้นชนิดบอล HIWIN ของไต้หวันขนาด 30 มม. แกน Z ใช้รางนำแบบลูกกลิ้ง ให้การเคลื่อนไหวที่ราบรื่น ความไวสูง และการสึกหรอน้อยที่สุด

ชุดแกนหมุนความเร็วสูง:

ติดตั้งแกนหมุนความเร็วสูง DAYUE ของไต้หวัน ซึ่งรองรับโดยตลับลูกปืน FAG P4 ของเยอรมนี ประกอบภายใต้อุณหภูมิคงที่และมีความสมดุลแบบไดนามิกเพื่อความมั่นคง

นิตยสารเครื่องมือเซอร์โว (ATC):

เครื่องเปลี่ยนเครื่องมือแบบหมุนขับเคลื่อนด้วยเซอร์โว DAYUE 21 เครื่องมือ ใช้กลไกลูกเบี้ยวเพื่อการเปลี่ยนเครื่องมือที่รวดเร็ว แม่นยำ และไร้เสียงรบกวน

ระบบระบายความร้อนที่มีประสิทธิภาพ:

ถังน้ำหล่อเย็นความจุสูงพร้อมปั๊ม 750 วัตต์ / 20 ลิตร/นาที มีตัวเลือกการระบายความร้อนทั้งแบบลมและน้ำพร้อมปืนลมในตัวสำหรับทำความสะอาด

ระบบนิวแมติก:

ระบบนิวแมติกที่ควบคุมด้วย PLC ช่วยให้มั่นใจได้ถึงฟังก์ชั่นการคลายแคลมป์เครื่องมือ การเป่าลมด้วยแกนหมุน และการระบายความร้อนด้วยอากาศที่รวดเร็วและแม่นยำ

การป้องกันสิ่งที่แนบมาแบบเต็ม:

การออกแบบที่สอดคล้องกับความปลอดภัยช่วยป้องกันการกระเด็นของน้ำหล่อเย็นและการบุกรุกของเศษ ช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอายุการใช้งานส่วนประกอบที่ยาวนาน

การหล่อลื่นอัตโนมัติ:

ระบบหล่อลื่นแบบรวมศูนย์ช่วยให้จ่ายน้ำมันตามมิเตอร์ไปยังชิ้นส่วนที่เคลื่อนไหวทั้งหมด ลดการสึกหรอและรักษาการเคลื่อนไหวที่ราบรื่น

ระบบกำจัดชิป:

การออกแบบป้องกันภายในที่ลาดเอียงทำให้ชิปสามารถเลื่อนเข้าไปในถาดชิปได้โดยตรง เพื่อการถอดและบำรุงรักษาได้ง่าย

สภาพการทำงานของเครื่องจักร:

แหล่งจ่ายไฟ: 380V ± 10%, 50Hz ± 1%, ไฟฟ้ากระแสสลับ 3 เฟส

ช่วงอุณหภูมิแวดล้อม: 5°C – 40°C

อุณหภูมิในการทำงานที่เหมาะสมที่สุด: 15°C – 25°C

ความชื้นสัมพัทธ์: 40% – 75%

ความดันอากาศ: 0.5 – 0.7 MPa

ข้อมูลจำเพาะของผลิตภัณฑ์:

รายการ	คำอธิบาย	หน่วย	ค่า
เวิร์มได้	ขนาดตาราง	มม.	700 × 420
	ที-สล็อต	มม.	3 × 14 × 120
	สูงสุด กำลังโหลด	กิโลกรัม	300
การท่องเที่ยว	X / Y / Z การเดินทาง	มม.	600 × 400 × 350
	Spindle Nose สู่พื้นผิวโต๊ะ	มม.	140 – 590
	ศูนย์แกนหมุนถึง Guideway คอลัมน์	มม.	420
ให้อาหาร	ความเร็วในการป้อนที่รวดเร็ว (X/Y/Z)	M/นาที	60/60/60
ให้อาหาร	ความเร็วป้อนตัด (X/Y/Z)	มม./นาที	2.5 – 12,000
แกนหมุน	เรียวแกนหมุน	—	BT30
	ความเร็วแกนหมุน	รอบ/นาที	40 – 12,000
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	เอซีเซอร์โว 7.5
นิตยสารเครื่องมือ	ความจุเครื่องมือ	พีซี	16
	สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ	มม.	80
	สูงสุด ความยาวเครื่องมือ	มม.	300
	เวลาเปลี่ยนเครื่องมือ	s	2.5
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ความแม่นยำ	ทำซ้ำความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ตัวเครื่องโดยรวม	ขนาดเครื่อง (ยาว × กว้าง × สูง)	มม.	1900 × 2100 × 2200

การกำหนดค่ามาตรฐาน:

เลขที่	รายการ	คำอธิบาย / ข้อมูลจำเพาะ
1	ระบบ CNC	ระบบควบคุม CNC แบบบัส SYNTEC 22MA ของไต้หวัน
2	มอเตอร์หลัก	ไต้หวัน SYNTEC AC เซอร์โวมอเตอร์
3	มอเตอร์ฟีด	เซอร์โวมอเตอร์ SYNTEC ของไต้หวัน
4	หน่วยแกนหมุน	ชุดประกอบแกนหมุนความเร็วสูง DAYUE ของไต้หวัน
5	บอลสกรู	สกรูบอลกราวด์ความแม่นยำสูงของไต้หวัน HIWIN
6	นิตยสารเครื่องมือ	นิตยสารแบบหมุนเซอร์โว DAYUE 21 เครื่องมือของไต้หวัน
7	โคมไฟทำงาน	ไฟส่องสว่างตัวเครื่อง
8	สปินเดิลแอร์บลาส	ระบบล้างแอร์ Spindle Taper
9	ระบบหล่อเย็น	ระบบหมุนเวียนน้ำหล่อเย็นในตัว
10	ปืนลมแรงดันสูง	ปืนลมฉีดน้ำแรงดันสูงภายนอก
11	แผ่นปรับระดับและสลักเกลียว	แผ่นปรับระดับเครื่องจักรและโบลท์ปรับ
12	เอกสารทางเทคนิค	คู่มือการใช้งานและไฟล์ทางเทคนิค
13	เรียวแกนหมุน	BT30
14	ไฟสัญญาณเตือนแบบชั้น	ไฟเตือนสามสี
15	โปรเซสเซอร์แหล่งอากาศ	ยูนิตควบคุมตัวกรองลม AIRTAC ของไต้หวัน
16	พวงมาลัย MPG	เครื่องกำเนิดพัลส์แบบแมนนวลที่ถอดออกได้
17	สิ่งที่แนบมาเต็มรูปแบบ	กล่องนิรภัยและอุปกรณ์ป้องกันน้ำกระเซ็นแบบสมบูรณ์
18	ตู้แช่ไฟฟ้า	เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

รายการส่วนประกอบที่สำคัญ:

เลขที่	ส่วนประกอบและข้อมูลจำเพาะ	ยี่ห้อ/แหล่งกำเนิดสินค้า
1	ระบบควบคุม CNC (จอแสดงผล 10.4')	ไต้หวัน SYNTEC 22MA
2	หน่วยแกนหมุน	ไต้หวัน SYNTEC
3	แบริ่งแกนหมุน	เยอรมนี FAG (เกรด P4)
4	แบริ่งบอลสกรู	เอ็นเอสเคของญี่ปุ่น
5	บอลสกรู	ไต้หวัน HIWIN
6	รางนำเชิงเส้น	ไต้หวัน HIWIN
7	นิตยสารเครื่องมือ	ไต้หวัน DAYUE
8	ระบบหล่อลื่น	ไต้หวัน เซิงเซียง
9	ตู้แช่ไฟฟ้า	เฉียนกวน (จีน)
10	ส่วนประกอบไฟฟ้าหลัก	ฝรั่งเศส ชไนเดอร์
11	ปั๊มน้ำหล่อเย็น	NOK ไต้หวัน
12	ข้อต่อ	ไต้หวันหงหวาง
