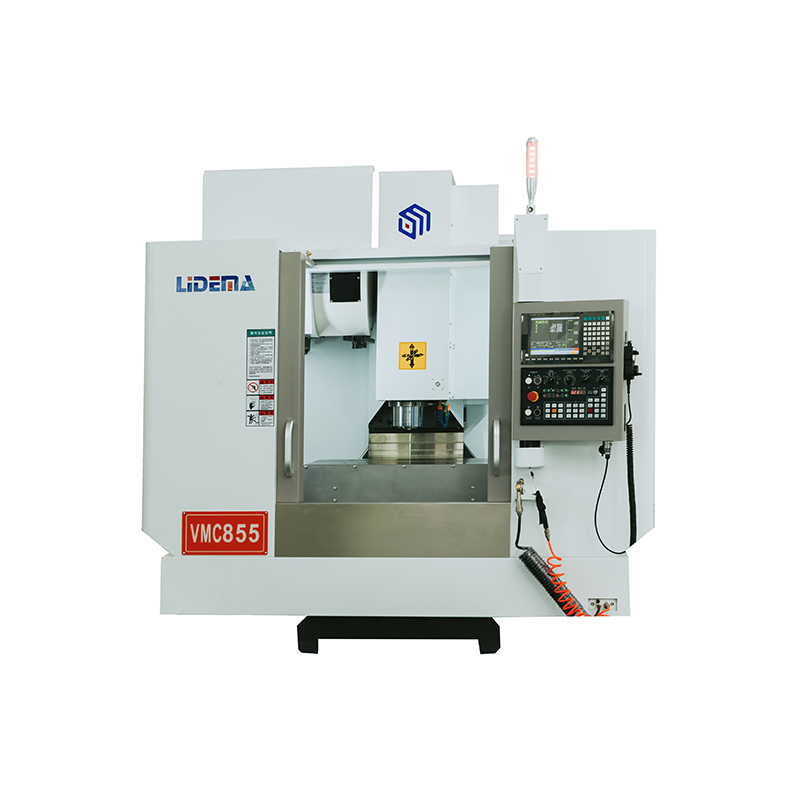

LIDEMA VMC855 เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้ง

เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้ง VMC855 ได้รับการออกแบบให้มีโครงสร้างเฟรมแนวตั้งที่แข็งแกร่งเพื่อความแม่นยำ ความเสถียร และความทนทานที่ยอดเยี่ยม ส่วนประกอบที่สำคัญ ได้แก่ เบด เสา อาน และหัวสปินเดิล ทำจากเหล็กหล่อที่มีความแข็งแรงสูง ปรับให้เหมาะสมด้วยการออกแบบ 3 มิติและการบำบัดความร้อนขั้นสูง ทำให้มั่นใจได้ถึงความต้านทานการสั่นสะเทือนและเสถียรภาพทางความร้อนที่ยอดเยี่ยม VMC855 ติดตั้งระบบ CNC ของไต้หวัน SYNTEC 22MA ให้การควบคุมที่ทรงพลัง การทำงานที่ราบรื่น และประสิทธิภาพการตัดเฉือนสูง การใช้รางนำทางเชิงเส้นแบบลูกกลิ้ง HIWIN และบอลสกรูที่มีความแม่นยำ ทำให้มีความแม่นยำในการวางตำแหน่งและความไวในการเคลื่อนไหวที่โดดเด่น สปินเดิลความเร็วสูง TAI DA ของไต้หวันและ FANGGUAN 24-tool ATC ช่วยให้สามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็ว เชื่อถือได้ และแม่นยำ เพื่อการตัดเฉือนโลหะประสิทธิภาพสูงอย่างต่อเนื่อง

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

โครงสร้างความแข็งแกร่งสูง:

การออกแบบโครงเสาแนวตั้งพร้อมส่วนประกอบเหล็กหล่อทำให้มั่นใจในความแข็งแกร่ง ความแม่นยำ และความมั่นคงในระยะยาวที่เหนือกว่า

การควบคุมซีเอ็นซีขั้นสูง:

ติดตั้งระบบ CNC แบบบัส SYNTEC 22MA ของไต้หวันที่มีการรองรับ DNC เต็มรูปแบบและการทำงานที่ใช้งานง่าย

ระบบการเคลื่อนไหวที่แม่นยำ:

แกน X/Y/Z ใช้รางนำเชิงเส้นแบบลูกกลิ้ง HIWIN (X: 35 มม., Y: 45 มม., Z: 45 มม. รวมแถบเลื่อนหกตัว) เพื่อการเคลื่อนไหวที่ราบรื่นและความแม่นยำในการวางตำแหน่งสูง

ชุดแกนหมุนความเร็วสูง:

แกนหมุนความเร็วสูง TAI DA ของไต้หวันพร้อมตลับลูกปืน FAG P4 ของเยอรมนี มีความสมดุลแบบไดนามิกเพื่อความแม่นยำและอายุการใช้งานที่ยาวนานขึ้น

เครื่องมือเปลี่ยนเครื่องมืออัตโนมัติ 24 เครื่องมือ (ATC):

นิตยสารเครื่องมือ 24 ชิ้นแบบดิสก์ FANGGUAN ของไต้หวันพร้อมระบบขับเคลื่อนลูกเบี้ยวแบบลูกกลิ้งและการเปลี่ยนแขนกลเพื่อการแลกเปลี่ยนเครื่องมือที่รวดเร็ว เงียบ และแม่นยำ

การระบายความร้อนที่มีประสิทธิภาพและการกำจัดชิป:

ติดตั้งปั๊มน้ำหล่อเย็น 750W / 20 ลิตร/นาที ระบบระบายความร้อนด้วยอากาศ/น้ำแบบสลับได้ และการทำความสะอาดปืนลม การออกแบบภายในที่ลาดเอียงช่วยให้มั่นใจได้ถึงการไหลของเศษที่ราบรื่น

ระบบนิวเมติกและหล่อลื่น:

หน่วยนิวแมติกที่ควบคุมด้วย PLC และระบบหล่อลื่นแบบรวมศูนย์ให้การทำงานอัตโนมัติที่เชื่อถือได้ และลดการสึกหรอของชิ้นส่วนที่เคลื่อนไหวที่สำคัญ

สภาพการทำงานของเครื่องจักร:

แหล่งจ่ายไฟ: 380V ± 10%, 50Hz ± 1%, ไฟฟ้ากระแสสลับ 3 เฟส

ช่วงอุณหภูมิแวดล้อม: 5°C – 40°C

อุณหภูมิในการทำงานที่เหมาะสมที่สุด: 15°C – 25°C

ความชื้นสัมพัทธ์: 40% – 75%

ความดันอากาศ: 0.5 – 0.7 MPa

ข้อมูลจำเพาะของผลิตภัณฑ์:

รายการ	คำอธิบาย	หน่วย	ค่า
เวิร์มได้	ขนาดตาราง	มม.	1,000 × 550
	ที-สล็อต	มม.	5 × 18 × 90
	สูงสุด กำลังโหลด	กิโลกรัม	800
การท่องเที่ยว	X / Y / Z การเดินทาง	มม.	800 × 550 × 550
	Spindle Nose สู่พื้นผิวโต๊ะ	มม.	120 – 670
	ศูนย์แกนหมุนถึง Guideway คอลัมน์	มม.	550
ให้อาหาร	ความเร็วในการป้อนที่รวดเร็ว (X/Y/Z)	M/นาที	48 / 48 / 48
ให้อาหาร	ความเร็วป้อนตัด (X/Y/Z)	มม./นาที	2.5 – 12,000
แกนหมุน	เรียวแกนหมุน	—	BT40-150
	ความเร็วแกนหมุน	รอบ/นาที	40 – 8,000 (แบบสายพาน)
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	เอซีเซอร์โว 11
นิตยสารเครื่องมือ	ความจุเครื่องมือ	พีซี	24
	สูงสุด น้ำหนักเครื่องมือ	กิโลกรัม	8
	สูงสุด ขนาดเครื่องมือ	มม.	Ø150 × 300
	เวลาเปลี่ยนเครื่องมือ	s	3
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ความแม่นยำ	ทำซ้ำความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ตัวเครื่องโดยรวม	ขนาดเครื่อง (ยาว × กว้าง × สูง)	มม.	2300 × 2450 × 2650
ตัวเครื่องโดยรวม	น้ำหนักเครื่อง (ประมาณ)	กิโลกรัม	5500

การกำหนดค่ามาตรฐาน:

เลขที่	รายการ	คำอธิบาย / ข้อมูลจำเพาะ
1	ระบบ CNC	คอนโทรลเลอร์ CNC ชนิดบัส SYNTEC 22MA ของไต้หวัน (จอแสดงผล 10.4')
2	มอเตอร์หลัก	ไต้หวัน SYNTEC AC เซอร์โวมอเตอร์
3	มอเตอร์ฟีด	เซอร์โวมอเตอร์ SYNTEC ของไต้หวัน
4	หน่วยแกนหมุน	ชุดแกนหมุนความเร็วสูง TAIDA ของไต้หวันที่มีความแม่นยำสูง
5	บอลสกรูและไกด์เวย์	ไต้หวัน HIWIN Linear Guideways และ Precision Ball Screws
6	นิตยสารเครื่องมือ	ไต้หวัน FANGGUAN 24-Tool Disc-Type เครื่องเปลี่ยนเครื่องมืออัตโนมัติ
7	โคมไฟทำงาน	ไฟส่องสว่างตัวเครื่อง
8	สปินเดิลแอร์บลาส	ระบบล้างแอร์ Spindle Taper
9	ระบบหล่อเย็น	ระบบหมุนเวียนน้ำหล่อเย็นในตัว
10	ปืนลมแรงดันสูง	ปืนลมฉีดน้ำแรงดันสูงภายนอก
11	แผ่นปรับระดับและสลักเกลียว	แผ่นปรับระดับเครื่องจักรและโบลท์ปรับ
12	เอกสารทางเทคนิค	คู่มือการใช้งานและไฟล์ทางเทคนิค
13	เรียวแกนหมุน	BT40-150
14	ไฟสัญญาณเตือนแบบชั้น	ไฟเตือนสามสี
15	โปรเซสเซอร์แหล่งอากาศ	ยูนิตควบคุมตัวกรองลม AIRTAC ของไต้หวัน
16	พวงมาลัย MPG	เครื่องกำเนิดพัลส์แบบแมนนวลที่ถอดออกได้
17	สิ่งที่แนบมาเต็มรูปแบบ	กล่องนิรภัยและอุปกรณ์ป้องกันน้ำกระเซ็นแบบสมบูรณ์
18	ตู้แช่ไฟฟ้า	เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

รายการส่วนประกอบที่สำคัญ:

เลขที่	ส่วนประกอบและข้อมูลจำเพาะ	ยี่ห้อ/แหล่งกำเนิดสินค้า
1	ระบบควบคุมซีเอ็นซี	ไต้หวัน SYNTEC 22MA
2	หน่วยแกนหมุน	ไต้หวัน SYNTEC
3	แบริ่งแกนหมุน	เยอรมนี FAG / ญี่ปุ่น NSK (เกรด P4)
4	แบริ่งบอลสกรู	เอ็นเอสเคของญี่ปุ่น
5	บอลสกรู	บอลสกรู HIWIN ไต้หวัน (รุ่น 4016)
6	รางนำเชิงเส้น	ไต้หวัน HIWIN Linear Guideway & Slider
7	นิตยสารเครื่องมือ	ไต้หวันฟางกวน
8	ระบบหล่อลื่น	ไต้หวัน เซิงเซียง
9	ตู้แช่ไฟฟ้า	เฉียนกวน (จีน)
10	ส่วนประกอบไฟฟ้าหลัก	เยอรมนี ชไนเดอร์
11	ปั๊มน้ำหล่อเย็น	ไต้หวัน นูโอเค
12	ข้อต่อ	ไต้หวันหงหวาง
