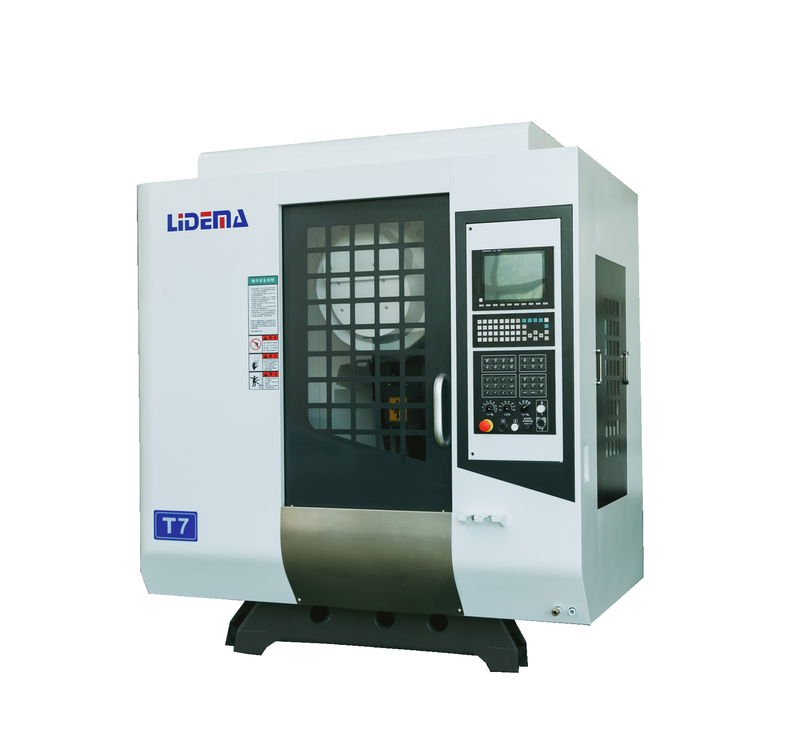

LIDEMA T7 เครื่องเจาะและต๊าปความเร็วสูง

เครื่องเจาะและต๊าปความเร็วสูง T7 สร้างขึ้นด้วยโครงสร้างเฟรมแนวตั้งเพื่อความแข็งแกร่ง เสถียรภาพ และความแม่นยำเป็นพิเศษ ส่วนประกอบเหล็กหล่อที่มีความแข็งแรงสูงได้รับการปรับให้เหมาะสมโดยใช้ซอฟต์แวร์การออกแบบ 3 มิติและการบำบัดความร้อนขั้นสูง เพื่อให้มั่นใจถึงความแม่นยำในระยะยาวและความต้านทานการสั่นสะเทือน ติดตั้งระบบควบคุม CNC ของไต้หวัน SYNTEC 22MA ให้ประสิทธิภาพที่เชื่อถือได้และใช้งานง่าย รางนำทางเชิงเส้น HIWIN และบอลสกรูที่มีความแม่นยำให้การเคลื่อนไหวที่ราบรื่นและความเร็วสูง ในขณะที่แกนหมุนความเร็วสูง DAYUE ช่วยให้มั่นใจได้ถึงการตัดเฉือนที่มีประสิทธิภาพ แม่นยำ และมีเสถียรภาพ T7 เหมาะสำหรับการเจาะที่แม่นยำ การต๊าป และการกัดเบา ให้ประสิทธิภาพ ความน่าเชื่อถือ และความยืดหยุ่นในการตัดเฉือนที่เหนือกว่า

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

โครงสร้างความแข็งแกร่งสูง:

การออกแบบโครงแนวตั้งพร้อมส่วนประกอบเหล็กหล่อทำให้มั่นใจได้ถึงความแข็งแกร่ง เสถียรภาพทางความร้อน และการลดแรงสั่นสะเทือนที่ยอดเยี่ยม

การควบคุมซีเอ็นซีขั้นสูง:

ติดตั้งระบบ CNC แบบบัส SYNTEC 22MA ของไต้หวัน รองรับการตัดเฉือนออนไลน์ DNC และการทำงานที่ใช้งานง่าย

ระบบการเคลื่อนไหวที่แม่นยำ:

แกน X/Y ใช้รางนำแบบบอล HIWIN 30 มม. แกน Z ใช้รางนำแบบลูกกลิ้ง เพื่อให้มั่นใจถึงการเคลื่อนไหวที่ราบรื่นและความแม่นยำในการวางตำแหน่งสูง

ชุดแกนหมุนความเร็วสูง:

แกนหมุนความเร็วสูง DAYUE ของไต้หวันพร้อมตลับลูกปืน FAG P4 ของเยอรมนี ประกอบภายใต้อุณหภูมิคงที่เพื่อความแม่นยำและความทนทาน

ตัวเปลี่ยนเครื่องมือเซอร์โว (ATC):

แม็กกาซีนขับเคลื่อนด้วยเซอร์โว DAYUE 21 เครื่องมือ ขับเคลื่อนด้วยลูกเบี้ยวเพื่อการเปลี่ยนเครื่องมือที่รวดเร็ว แม่นยำ และเสียงรบกวนต่ำ

ระบบระบายความร้อนที่มีประสิทธิภาพ:

ติดตั้งปั๊มน้ำหล่อเย็น 750 วัตต์ / 20 ลิตร/นาที ระบายความร้อนด้วยลมและน้ำด้วยปืนลมในตัวสำหรับการทำความสะอาดเศษ

ระบบนิวเมติกและหล่อลื่น:

ระบบนิวแมติกควบคุมด้วย PLC และการหล่อลื่นด้วยน้ำมันแบบรวมศูนย์ช่วยให้การทำงานราบรื่นและยืดอายุการใช้งานของเครื่องจักร

การกำจัดสิ่งที่แนบมาและชิปแบบเต็ม:

กล่องหุ้มที่ได้มาตรฐานด้านความปลอดภัยป้องกันการกระเด็นและการบุกรุกของเศษ การออกแบบภายในที่ลาดเอียงทำให้สามารถถอดและทำความสะอาดเศษได้ง่าย

สภาพการทำงานของเครื่องจักร:

แหล่งจ่ายไฟ: 380V ± 10%, 50Hz ± 1%, ไฟฟ้ากระแสสลับ 3 เฟส

ช่วงอุณหภูมิแวดล้อม: 5°C – 40°C

อุณหภูมิในการทำงานที่เหมาะสมที่สุด: 15°C – 25°C

ความชื้นสัมพัทธ์: 40% – 75%

ความดันอากาศ: 0.5 – 0.7 MPa

ข้อมูลจำเพาะของผลิตภัณฑ์:

รายการ	คำอธิบาย	หน่วย	ค่า
เวิร์มได้	ขนาดตาราง	มม.	780 × 420
	ที-สล็อต	มม.	3 × 14 × 120
	สูงสุด กำลังโหลด	กิโลกรัม	300
การท่องเที่ยว	X / Y / Z การเดินทาง	มม.	700 × 400 × 350
	Spindle Nose สู่พื้นผิวโต๊ะ	มม.	170 – 620
	ศูนย์แกนหมุนถึง Guideway คอลัมน์	มม.	420
ให้อาหาร	ความเร็วในการป้อนที่รวดเร็ว (X/Y/Z)	M/นาที	60/60/60
ให้อาหาร	ความเร็วป้อนตัด (X/Y/Z)	มม./นาที	2.5 – 12,000
แกนหมุน	เรียวแกนหมุน	—	BT30
	ความเร็วแกนหมุน	รอบ/นาที	40 – 12,000
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	เอซีเซอร์โว 7.5
นิตยสารเครื่องมือ	ความจุเครื่องมือ	พีซี	16
	สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ	มม.	80
	สูงสุด ความยาวเครื่องมือ	มม.	300
	เวลาเปลี่ยนเครื่องมือ	s	2.5
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ความแม่นยำ	ทำซ้ำความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ตัวเครื่องโดยรวม	ขนาดเครื่อง (ยาว × กว้าง × สูง)	มม.	1900 × 2100 × 2200
ตัวเครื่องโดยรวม	น้ำหนักเครื่อง (ประมาณ)	กิโลกรัม	3500

การกำหนดค่ามาตรฐาน:

เลขที่	รายการ	คำอธิบาย / ข้อมูลจำเพาะ
1	ระบบ CNC	คอนโทรลเลอร์ CNC ชนิดบัส SYNTEC 22MA ของไต้หวัน
2	มอเตอร์หลัก	ไต้หวัน SYNTEC AC เซอร์โวมอเตอร์
3	มอเตอร์ฟีด	เซอร์โวมอเตอร์ SYNTEC ของไต้หวัน
4	หน่วยแกนหมุน	ชุดแกนหมุนความเร็วสูง DAYUE ของไต้หวัน
5	บอลสกรู	สกรูบอลกราวด์ความแม่นยำสูงของไต้หวัน HIWIN
6	นิตยสารเครื่องมือ	นิตยสารแบบหมุนเซอร์โว DAYUE 21 เครื่องมือของไต้หวัน
7	โคมไฟทำงาน	ไฟส่องสว่างตัวเครื่อง
8	สปินเดิลแอร์บลาส	ระบบล้างแอร์ Spindle Taper
9	ระบบหล่อเย็น	ระบบหมุนเวียนน้ำหล่อเย็นในตัว
10	ปืนลมแรงดันสูง	ปืนลมฉีดน้ำแรงดันสูงภายนอก
11	แผ่นปรับระดับและสลักเกลียว	แผ่นปรับระดับเครื่องจักรและโบลท์ปรับ
12	เอกสารทางเทคนิค	คู่มือการใช้งานและไฟล์ทางเทคนิค
13	เรียวแกนหมุน	BT30
14	ไฟสัญญาณเตือนแบบชั้น	ไฟเตือนสามสี
15	โปรเซสเซอร์แหล่งอากาศ	ยูนิตควบคุมตัวกรองลม AIRTAC ของไต้หวัน
16	พวงมาลัย MPG	เครื่องกำเนิดพัลส์แบบแมนนวลที่ถอดออกได้
17	สิ่งที่แนบมาเต็มรูปแบบ	กล่องนิรภัยและอุปกรณ์ป้องกันน้ำกระเซ็นแบบสมบูรณ์
18	ตู้แช่ไฟฟ้า	เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

รายการส่วนประกอบที่สำคัญ:

เลขที่	ส่วนประกอบและข้อมูลจำเพาะ	ยี่ห้อ/แหล่งกำเนิดสินค้า
1	ระบบควบคุมซีเอ็นซี	ไต้หวัน SYNTEC 22MA
2	หน่วยแกนหมุน	ไต้หวัน SYNTEC
3	แบริ่งแกนหมุน	เยอรมนี FAG (เกรด P4)
4	แบริ่งบอลสกรู	เอ็นเอสเคของญี่ปุ่น
5	บอลสกรู	ไต้หวัน HIWIN
6	รางนำเชิงเส้น	ไต้หวัน HIWIN
7	นิตยสารเครื่องมือ	ไต้หวัน DAYUE
8	ระบบหล่อลื่น	ไต้หวัน เซิงเซียง
9	ตู้แช่ไฟฟ้า	แบรนด์ท้องถิ่นของจีน
10	ส่วนประกอบไฟฟ้าหลัก	ฝรั่งเศส ชไนเดอร์
11	ปั๊มน้ำหล่อเย็น	ไต้หวัน นูโอเค
12	ข้อต่อ	ไต้หวันหงหวาง
