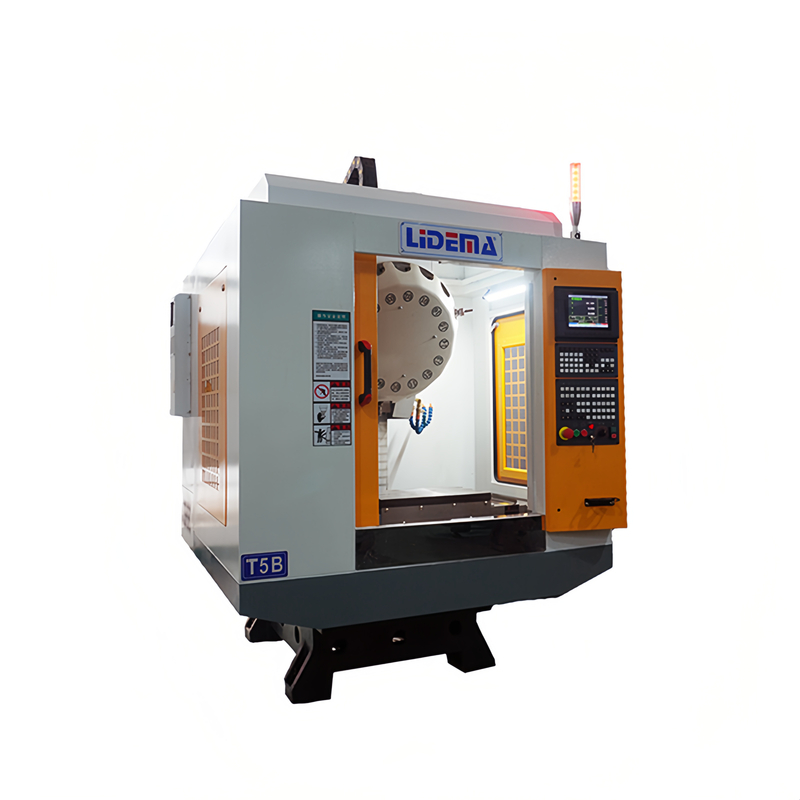

LIDEMA T5B เครื่องเจาะและต๊าปแนวตั้ง

เครื่องเจาะและต๊าปแนวตั้ง T5B ใช้โครงสร้างเฟรมแนวตั้งที่มีความแข็งแกร่งสูง ซึ่งออกแบบมาเพื่อความแม่นยำ ความเร็ว และความมั่นคง สร้างขึ้นด้วยส่วนประกอบเหล็กหล่อที่มีความแข็งแรงสูง และปรับปรุงประสิทธิภาพผ่านการวิเคราะห์โครงสร้าง 3 มิติ เครื่องจักรนี้รับประกันความต้านทานการสั่นสะเทือนที่ยอดเยี่ยมและความแม่นยำในระยะยาว มาพร้อมกับระบบควบคุม CNC SYNTEC M5800D ของไต้หวัน ทำให้มีการทำงานที่ราบรื่นและฟังก์ชัน DNC อันทรงพลัง ระบบแกนหมุน TDEHONG ที่มีความแม่นยำสูงและรางนำทางเชิงเส้น SHAC ให้การเคลื่อนไหวที่รวดเร็วและแม่นยำโดยมีแรงเสียดทานน้อยที่สุด เหมาะสำหรับการเจาะ การต๊าป และการกัดเบาที่มีประสิทธิภาพสูง T5B ให้ประสิทธิภาพ ความน่าเชื่อถือ และความง่ายในการบำรุงรักษาที่ยอดเยี่ยม

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

โครงสร้างความแข็งแกร่งสูง:

การออกแบบโครงแนวตั้งพร้อมเสาคงที่และส่วนประกอบเหล็กหล่อที่มีความแม่นยำ ช่วยให้มั่นใจถึงความแข็งแกร่ง ความแข็งแกร่ง และเสถียรภาพทางความร้อนที่เหนือกว่า

ระบบซีเอ็นซีขั้นสูง:

มาพร้อมกับตัวควบคุมบัสชนิด SYNTEC M5800D ของไต้หวัน ซึ่งมีการตัดเฉือน DNC ออนไลน์เต็มรูปแบบ อินเทอร์เฟซ CF และการใช้งานที่ง่ายดาย

ไดรฟ์การเคลื่อนไหวที่แม่นยำ:

แกน X/Y/Z ใช้รางนำเชิงเส้นตรง SHAC 25/30 มม. และบอลสกรูที่เชื่อมต่อโดยตรงกับเซอร์โวมอเตอร์ ทำให้สามารถกำหนดตำแหน่งได้แม่นยำและมีแรงเสียดทานต่ำ

ชุดแกนหมุนความเร็วสูง:

ติดตั้งกับสปินเดิลความเร็วสูง TDEHONG ของไต้หวัน โดยใช้ตลับลูกปืน FAG/SKF P4 ให้ความแม่นยำ ความแข็งแกร่ง และความน่าเชื่อถือสูงสำหรับการทำงานต่อเนื่อง

เครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC):

ATC แบบหมุนเครื่องมือ 16 เครื่องมือโดย Taiwan ETech ขับเคลื่อนด้วยกลไกลูกเบี้ยวแบบลูกกลิ้งเพื่อการเปลี่ยนเครื่องมือที่รวดเร็ว ราบรื่น และไร้เสียงรบกวน

ระบบระบายความร้อนที่มีประสิทธิภาพ:

ถังน้ำหล่อเย็นความจุขนาดใหญ่และปั๊มไหลสูง (120 วัตต์ / 20 ลิตรต่อนาที) พร้อมระบบระบายความร้อนด้วยอากาศ/น้ำแบบเลือกได้ และปืนลมทำความสะอาดในตัว

การควบคุมด้วยลม:

หน่วยอากาศแบบรวมศูนย์พร้อมวาล์วโซลินอยด์ควบคุมด้วย PLC สำหรับการปล่อยเครื่องมือ การเป่าลมด้วยสปินเดิล และการระบายความร้อนด้วยอากาศ ช่วยให้มั่นใจได้ถึงการตอบสนองที่รวดเร็วและเชื่อถือได้

การป้องกันสิ่งที่แนบมาแบบเต็ม:

กล่องหุ้มที่เป็นไปตามมาตรฐานความปลอดภัยช่วยป้องกันการกระเด็นของน้ำหล่อเย็นและการรั่วไหลของเศษ ขณะเดียวกันก็รักษาความปลอดภัยของผู้ปฏิบัติงานและรูปลักษณ์ที่สะอาด

ระบบหล่อลื่นอัตโนมัติ:

การหล่อลื่นไมโครออยล์แบบรวมศูนย์ช่วยให้มั่นใจในการกระจายน้ำมันที่สม่ำเสมอไปยังพื้นผิวเชิงเส้นและบอลสกรูทั้งหมด ลดการสึกหรอและรักษาความแม่นยำ

การออกแบบการกำจัดชิป:

ตัวป้องกันด้านในที่ลาดเอียงช่วยให้เศษตกลงไปในถาดเศษโดยตรง เพื่อให้รวบรวมและกำจัดได้ง่าย ทำให้มั่นใจในการบำรุงรักษาที่ราบรื่น

สภาพการทำงานของเครื่องจักร:

แหล่งจ่ายไฟ: 380V ± 10%, 50Hz ± 1%, ไฟฟ้ากระแสสลับ 3 เฟส

ช่วงอุณหภูมิแวดล้อม: 5°C – 40°C

อุณหภูมิในการทำงานที่เหมาะสมที่สุด: 15°C – 25°C

ความชื้นสัมพัทธ์: 40% – 75%

ความดันอากาศ: 0.5 – 0.7 MPa

ข้อมูลจำเพาะของผลิตภัณฑ์:

รายการ	คำอธิบาย	หน่วย	ค่า
เวิร์มได้	ขนาดตาราง	มม.	500 × 300
	ที-สล็อต	มม.	3 × 14 × 85
	สูงสุด กำลังโหลด	กิโลกรัม	300
การท่องเที่ยว	X / Y / Z การเดินทาง	มม.	500/300/320
	Spindle Nose สู่พื้นผิวโต๊ะ	มม.	80 – 400
	ศูนย์แกนหมุนถึงพื้นผิวคอลัมน์	มม.	300
ให้อาหาร	ความเร็วในการป้อนที่รวดเร็ว (X/Y/Z)	M/นาที	30/30 / 30
ให้อาหาร	ความเร็วป้อนตัด (X/Y/Z)	มม./นาที	2.5 – 12,000
แกนหมุน	เรียวแกนหมุน	—	BT30
	ความเร็วแกนหมุน	รอบ/นาที	40 – 8,000
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	เอซีเซอร์โว 5.5
นิตยสารเครื่องมือ	ความจุเครื่องมือ	พีซี	16
	สูงสุด น้ำหนักเครื่องมือ	กิโลกรัม	5
	สูงสุด ขนาดเครื่องมือ	มม.	Ø150 × 200
	เวลาเปลี่ยนเครื่องมือ	s	3
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ความแม่นยำ	ทำซ้ำความแม่นยำในการวางตำแหน่ง	มม.	± 0.005
ตัวเครื่องโดยรวม	ขนาดเครื่อง (ยาว×กว้าง×สูง)	มม.	1450 × 1500 × 1900
ตัวเครื่องโดยรวม	น้ำหนักเครื่อง (ประมาณ)	กิโลกรัม	2000

การกำหนดค่ามาตรฐาน:

เลขที่	รายการ	คำอธิบาย / หมายเหตุ
1	ระบบ CNC	คอนโทรลเลอร์ประเภทบัส SYNTEC M5800D ของไต้หวัน
2	มอเตอร์หลัก	เซอร์โวมอเตอร์ AC แบบซิงโครนัสปักกิ่ง
3	มอเตอร์ฟีด	เซอร์โวมอเตอร์ SYNTEC ของไต้หวัน
4	หน่วยแกนหมุน	แกนหมุนความเร็วสูงและความแม่นยำสูงของไต้หวัน TDEHONG
5	บอลสกรู	บอลสกรูกราวด์แม่นยำ SHAC ของไต้หวัน
6	นิตยสารเครื่องมือ	ไต้หวัน ETech 16-Tool Carousel Type
7	โคมไฟทำงาน	ไฟส่องสว่างตัวเครื่อง
8	สปินเดิลแอร์บลาส	อุปกรณ์ทำความสะอาดอากาศ Spindle Taper
9	ระบบหล่อเย็น	ระบบหมุนเวียนน้ำหล่อเย็นในตัว
10	ปืนลมแรงดันสูง	ปืนลมฉีดน้ำแรงดันสูงภายนอก
11	บล็อกปรับระดับและสลักเกลียว	แผ่นปรับระดับเครื่องจักรและโบลท์ปรับ
12	เอกสารทางเทคนิค	คู่มือการใช้งานและเอกสารทางเทคนิค
13	เรียวแกนหมุน	BT30
14	ไฟสัญญาณเตือนแบบชั้น	ไฟเตือนสามสี
15	โปรเซสเซอร์แหล่งอากาศ	ยูนิตควบคุมตัวกรองลม AIRTAC ของไต้หวัน
16	พวงมาลัย MPG	เครื่องกำเนิดพัลส์แบบแมนนวลที่ถอดออกได้
17	สิ่งที่แนบมาเต็มรูปแบบ	กล่องนิรภัยและอุปกรณ์ป้องกันน้ำกระเซ็นแบบสมบูรณ์
18	ตู้แช่ไฟฟ้า	หน่วยทำความเย็นแบบแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า

รายการส่วนประกอบที่สำคัญ:

เลขที่	ส่วนประกอบและข้อมูลจำเพาะ	ยี่ห้อ/แหล่งกำเนิดสินค้า
1	ระบบควบคุมซีเอ็นซี	ไต้หวัน SYNTEC M5800D
2	หน่วยแกนหมุน	ปักกิ่งซูเปอร์ซิงโครนัส
3	แบริ่งแกนหมุน	เยอรมนี FAG (เกรด P4)
4	แบริ่งบอลสกรู	NSK ของญี่ปุ่น / SKF
5	บอลสกรู	SHAC ของไต้หวัน
6	รางนำเชิงเส้น	SHAC ของไต้หวัน
7	นิตยสารเครื่องมือ	อีเทคไต้หวัน
8	ระบบหล่อลื่น	แบรนด์ท้องถิ่นของจีน
9	ตู้แช่ไฟฟ้า	แบรนด์ท้องถิ่นของจีน
10	ส่วนประกอบไฟฟ้าหลัก	ฝรั่งเศส ชไนเดอร์
11	ปั๊มน้ำหล่อเย็น	แบรนด์ท้องถิ่นของจีน
12	ข้อต่อ	แบรนด์ท้องถิ่นของจีน
