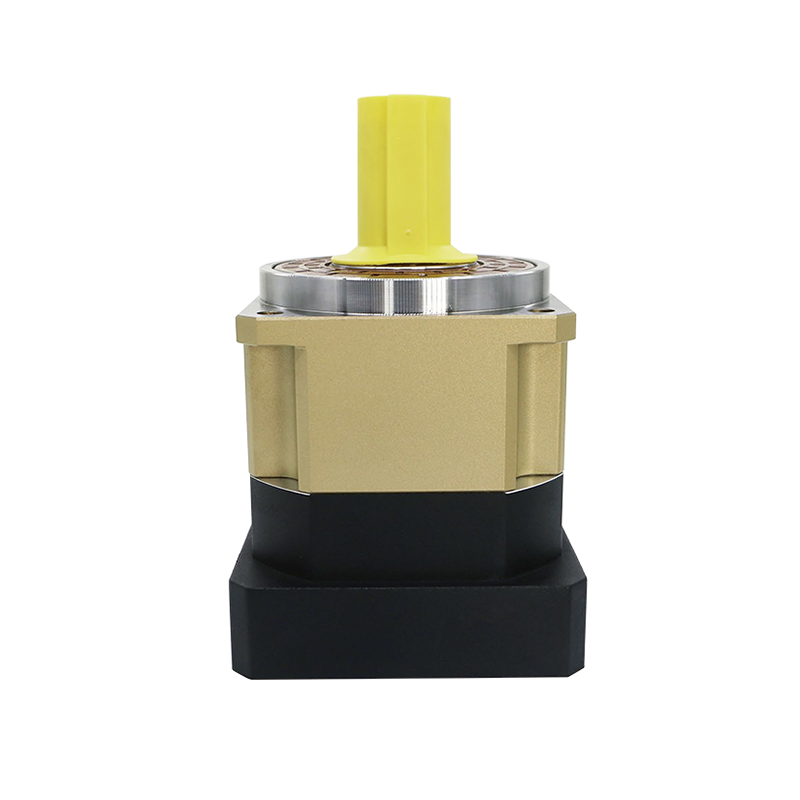

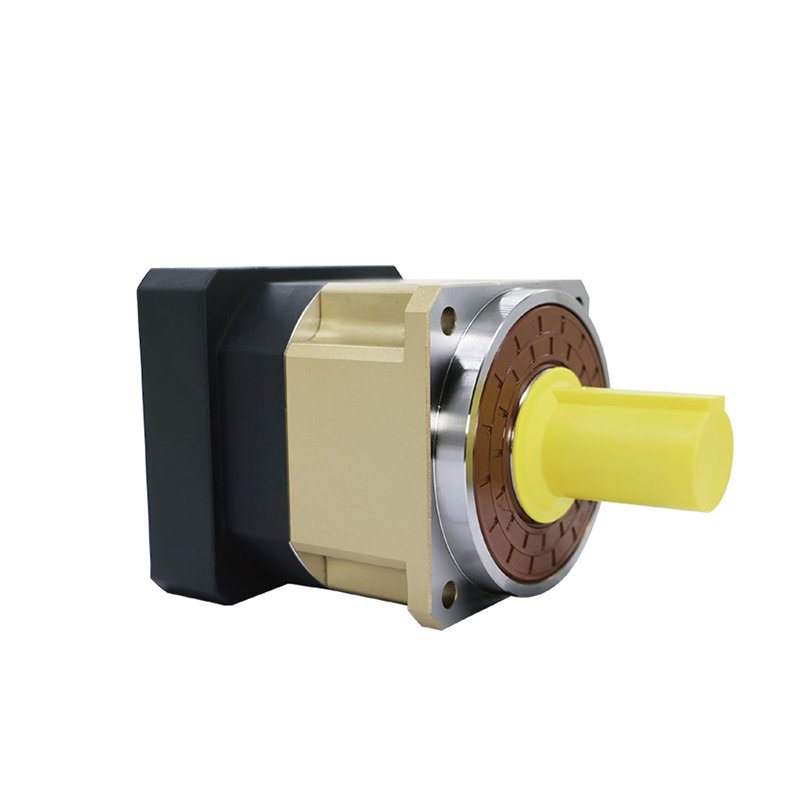

ZY AB ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ AB ได้รับการออกแบบมาสำหรับระบบควบคุมการเคลื่อนไหวประสิทธิภาพสูงที่ต้องการความแม่นยำ ความแข็งแกร่ง และความทนทานเป็นพิเศษ ผลิตด้วยเครื่องจักรที่มีความแม่นยำสูงและเทคโนโลยีการเจียรเฟืองขั้นสูง ซีรีส์นี้รับประกันระยะฟันเฟืองที่ต่ำกว่า 5 อาร์คนาทีและความเสถียรในการส่งผ่านที่โดดเด่น การใช้เหล็กกล้าโลหะผสมคุณภาพสูงและโครงสร้างรองรับดาวเคราะห์ที่ได้รับการปรับปรุง ซีรีส์ AB ให้เอาต์พุตแรงบิดสูง อายุการใช้งานยาวนาน และเข้ากันได้อย่างราบรื่นกับเซอร์โวมอเตอร์หลักๆ ทั่วโลก

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชที่ต่ำกว่า 5 อาร์คนาทีทำให้มั่นใจในความแม่นยำของตำแหน่งและการทำซ้ำที่ยอดเยี่ยม

การผลิตที่มีความแม่นยำสูง: เฟืองที่กลึงด้วยเครื่องเจียรเกียร์ CNC ขั้นสูงที่มีความแม่นยำ ISO 4 หรือสูงกว่า ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและมีประสิทธิภาพสูง

วัสดุเกียร์ระดับพรีเมียม: ผลิตจากเหล็กหลอมโลหะผสมคาร์บอนต่ำ คาร์บูไรซ์และชุบแข็งถึง HRC60 เพื่อความแข็งแรงและความทนทานที่เหนือกว่า

การออกแบบที่มีความแข็งแกร่งสูง: ตัวพาดาวเคราะห์แบบกรงที่รวมเข้ากับเพลาเอาท์พุตช่วยเพิ่มความแข็งแกร่งและการจัดตำแหน่งที่แม่นยำ

แรงบิดสูง: แบริ่งลูกกลิ้งแบบเข็มเต็มที่ไม่มีกรงช่วยเพิ่มความสามารถในการบิดและความแข็งแกร่งทางกล

ความเข้ากันได้สากล: ปรับให้เข้ากับแบรนด์เซอร์โวมอเตอร์ทั่วโลกเพื่อการรวมระบบที่ยืดหยุ่น

การทำงานที่ไม่ต้องบำรุงรักษา: เต็มไปด้วยจาระบีสังเคราะห์และปิดผนึกระดับ IP65 เพื่อประสิทธิภาพในระยะยาว ไม่มีการรั่วซึม และไม่มีการบำรุงรักษา

เครื่องวัดแรงเฉื่อยการหมุนของ AB ซีรี่ส์:

อัตราส่วนความเร็ว	หมายเลขสนาม	AB60 (กก.ซม.²)	AB90 (กก.ซม.²)	AB115(กก.ซม.²)	AB142(กก.ซม.²)	AB180 (กก.ซม.²)
3	1	0.2	0.81	3.25	9.21	28.98
4	1	0.16	0.65	2.74	7.54	23.67
5	1	0.15	0.62	2.71	7.42	22.75
7	1	0.14	0.6	2.62	7.25	22.48
10	1	0.14	0.6	2.57	7.14	22.59
9	2	0.15	0.6	0.47	7.03	12.35
12	2	0.15	0.62	0.47	7.03	12.35
15	2	0.15	0.62	0.47	7.03	12.35
16	2	0.15	0.62	0.47	2.71	7.54
20	2	0.15	0.62	0.47	2.71	7.42
25	2	0.15	0.62	0.47	2.71	7.54
28	2	0.14	0.6	0.47	2.71	7.42
30	2	0.14	0.6	0.47	2.71	7.14
35	2	0.14	0.6	0.47	2.71	7.14
40	2	0.14	0.6	0.47	2.71	7.14
50	2	0.14	0.6	0.47	2.71	7.14
70	2	0.14	0.6	0.47	2.71	7.14

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ AB ซีรี่ส์:

โมเมนต์แห่งความเฉื่อย		เอบี60	เอบี90	เอบี115	เอบี142	เอบี180	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	650	3	1
		52	145	300	550	1250	4	1
		55	155	320	650	1200	5	1
		50	135	290	540	1000	7	1
		42	105	220	440	910	10	1
		56	125	310	500	650	9	2
		56	145	310	500	650	12	2
		56	145	300	500	650	15	2
		52	145	320	550	1250	16	2
		55	145	320	650	1200	20	2
		55	155	320	650	1200	25	2
		52	155	305	550	1200	28	2
		55	145	320	650	1200	30	2
		55	155	320	650	1200	35	2
		55	155	320	650	1200	40	2
		55	155	320	650	1200	50	2
		55	155	320	650	1200	70	2
		42	105	220	440	910	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	14000	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	7000	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤1	≤1	≤1	≤1	≤1	3-100	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	3-100	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤3	≤3	≤3	≤3	≤3	3-100	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	3-100	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤5	≤5	≤5	≤5	≤5	3-100	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	3-100	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	140	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97						1
ประสิทธิภาพการโหลดเต็ม	%	95						2
ชั้นเรียนป้องกัน	/	IP65						1
ชั้นเรียนป้องกัน	/	IP65						2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้						1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					3-100	1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ AB ซีรี่ส์

	แบบอย่าง	เอบี60			เอบี90			เอบี115			เอบี142			เอบี180
	เวที	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			115			142			180
	D2	5.5			6.6			9			11			13
	D3	70			100			130			165			215
	D4	5			6			10			12			16
	D5	18			24.5			35			43			59
	D6	M5*15			M6*15			M10*15			M12*15			M20*15
	D7	50			80			110			130			160
	D8	16			22			32			40			55
L	L1	115	141.5		146	178		191.5	233.5		260.5	303.5		302	356.5	104
	L2	35.5			47			63.5			96			106
	L3	7			10			12			15			20
	L4	28			36			50			80			85
	L5	3			4			5			7			10
	L6	22			31			45			65			65
	L7	6.5			12			15			15			25
C	ค1	14			19			22			35			35
	ค2	50			70			110			114.3			114.3
	ค3	5			5			8			8			8
	ค4	36			44.5			60			84			84
	C5	M4*10			M5*15			M8*20			M12*24			M12*24
	ค6	70			90			145			200			200
	C7	60			90			130			180			180
