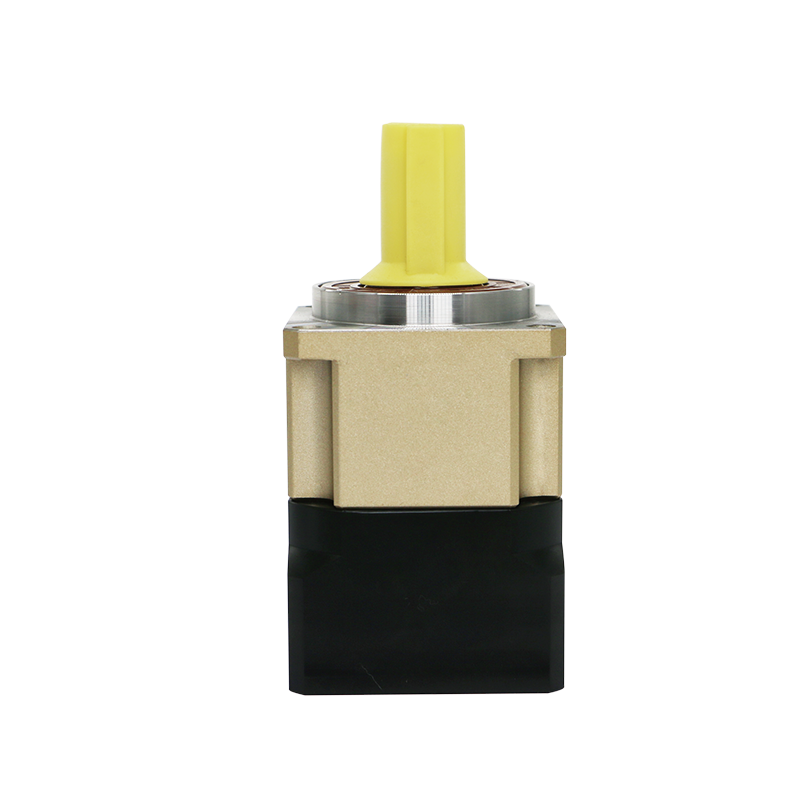

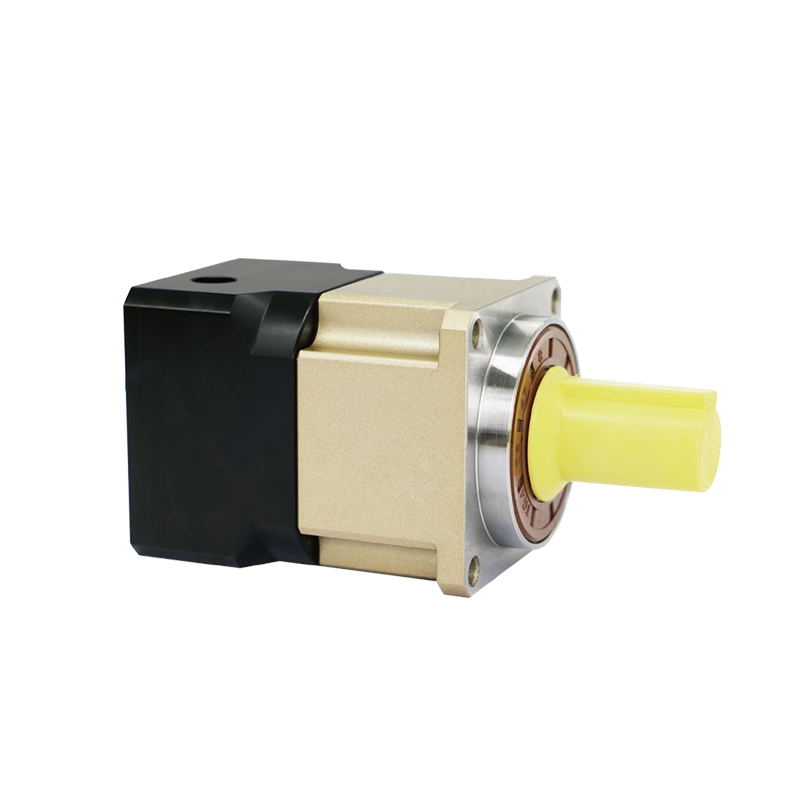

ZY PX Series ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง

ชุดลดดาวเคราะห์ความแม่นยำสูงซีรีส์ PX เป็นกระปุกเกียร์แรงบิดสูงขนาดกะทัดรัดที่ออกแบบมาสำหรับระบบเซอร์โวที่ต้องการความแม่นยำและเสถียรภาพ ด้วยการเจียรเฟืองที่มีความแม่นยำระดับ ISO4 ทำให้การส่งผ่านราบรื่นเป็นพิเศษ ประสิทธิภาพสูง และระยะฟันเฟืองที่น้อยที่สุด โครงสร้างดาวเคราะห์แบบกรงที่แข็งแกร่งของตัวลดช่วยให้มั่นใจได้ถึงความแข็งแกร่งที่ยอดเยี่ยม ในขณะที่การออกแบบน้ำหนักเบาทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด เช่น หุ่นยนต์ ระบบอัตโนมัติ และอุปกรณ์ CNC

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: ฟันเฟืองน้อยกว่า 5 อาร์คนาที ทำให้มั่นใจได้ถึงตำแหน่งที่มั่นคงและแม่นยำ

กะทัดรัดและน้ำหนักเบา: การออกแบบที่ปรับให้เหมาะสมเพื่อความหนาแน่นของแรงบิดสูงและการติดตั้งที่ประหยัดพื้นที่

ระบบเกียร์ที่ทนทาน: เกียร์ทำจากเหล็กโลหะผสมคาร์บูไรซ์และดับแล้ว (HRC60) เพื่ออายุการใช้งานที่ยาวนาน

โครงสร้างความแข็งแกร่งสูง: การรองรับดาวเคราะห์แบบกรงพร้อมเพลาเอาท์พุตในตัวทำให้มั่นใจได้ถึงความแข็งแกร่งที่แข็งแกร่ง

การทำงานที่ราบรื่นและเงียบ: การเจียรด้วยเกียร์ที่มีความแม่นยำระดับ ISO4 ช่วยลดการสั่นสะเทือนและเสียงรบกวน

ความเข้ากันได้สากล: สามารถจับคู่โดยตรงกับแบรนด์เซอร์โวมอเตอร์ระดับโลก

การออกแบบที่ไม่ต้องบำรุงรักษา: การซีล IP65 และการหล่อลื่นด้วยจาระบีสังเคราะห์รับประกันความน่าเชื่อถือในระยะยาวโดยไม่มีการรั่วไหล

มิเตอร์วัดแรงเฉื่อยการหมุนของซีรีย์ PX:

อัตราส่วนความเร็ว	หมายเลขสนาม	PX60 (กก.ซม.²)	PX90 (กก.ซม.²)	PX120(กก.ซม.²)	PX142(กก.ซม.²)
3	1	0.16	0.61	3.25	12.31
4	1	0.14	0.48	2.74	7.54
5	1	0.13	0.47	2.71	7.42
7	1	0.13	0.47	2.62	7.25
10	1	0.13	0.44	2.57	7.25
9	2	0.13	0.44	2.62	7.14
12	2	0.127	0.43	2.56	12.35
15	2	0.127	0.44	1.5	12.35
16	2	0.12	0.43	1.75	7.47
20	2	0.075	0.43	1.5	6.65
25	2	0.075	0.43	1.49	5.81
28	2	0.075	0.43	1.49	6.34
30	2	0.064	0.44	1.3	5.36
35	2	0.064	0.43	1.3	5.36
40	2	0.064	0.43	1.3	4.08
50	2	0.064	0.43	1.3	4.08
70	2	0.064	0.43	1.3	4.08
100	2	0.064	0.43	1.3	4.08
64	3	0.064	0.43	1.3	7.5
80	3	0.064	0.43	1.3	7.5
100	3	0.064	0.43	1.3	7.3
150	3	0.064	0.43	1.3	7.3
200	3	0.064	0.43	1.3	6.2
250	3	0.064	0.43	1.3	6.2
350	3	0.064	0.43	1.3	6.2
400	3	0.064	0.43	1.3	6.2
500	3	0.064	0.43	1.3	6.2
700	3	0.064	0.43	1.3	6.2
1000	3	0.064	0.43	1.3	6.2

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ PX Series:

โมเมนต์แห่งความเฉื่อย		PX60	PX90	PX120	PX142	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	44.2	135	245	490	3	1
		46.32	162	320	650	4	1
		46.32	162	320	650	5	1
		38.9	130	232	520	7	1
		18.5	72	165	320	10	1
		27.8	115	245	490	9	2
		27.8	162	245	490	12	2
		27.8	162	245	650	15	2
		46.32	162	245	650	16	2
		46.32	162	320	650	20	2
		46.32	162	320	650	25	2
		27.8	162	320	650	28	2
		27.8	135	245	490	30	2
		46.32	162	320	650	35	2
		46.32	162	320	650	40	2
		46.32	162	320	650	50	2
		38.9	130	232	520	70	2
		18.5	72	165	320	100	2
		46.32	162	320	650	64	3
		46.32	162	320	650	80	3
		46.32	162	320	650	100	3
		46.32	162	320	650	150	3
		46.32	162	320	650	200	3
		46.32	162	320	650	250	3
		46.32	162	320	650	350	3
		46.32	162	320	650	400	3
		46.32	162	320	650	500	3
		38.9	130	232	520	700	3
		18.5	72	165	320	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2.5 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9400
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4700
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	2500	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	5000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5		1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8		2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7		1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10		2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
							2
							3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤68	≤68	≤68	≤68	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ PX

	แบบอย่าง	PX60			PX90			PX120			PX142
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			120			150
	D2	5.5			6.5			9			11
	D3	70			100			130			165
	D4	5			6			10			12
	D5	18			24.5			35			43
	D6	M5*12			M6*15			M10*22			M12*25
	D7	50			80			110			130
	D8	16			22			32			40
L	L1	115.5	131.5	147	146	166	186	203	233	261.5	293	336	378
	L2	37			47			62.5			96
	L3	28			36			50			80
	L4	8			10			11			15
	L5	3.5			4			5			7
	L6	21			30			45			65
	L7	10			12			15			25
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	32			42.5			60			83
	C5	M4*10			M5*12			M8*20			M12*24
	ค6	70			90			145			200
	C7	60			90			120			180
