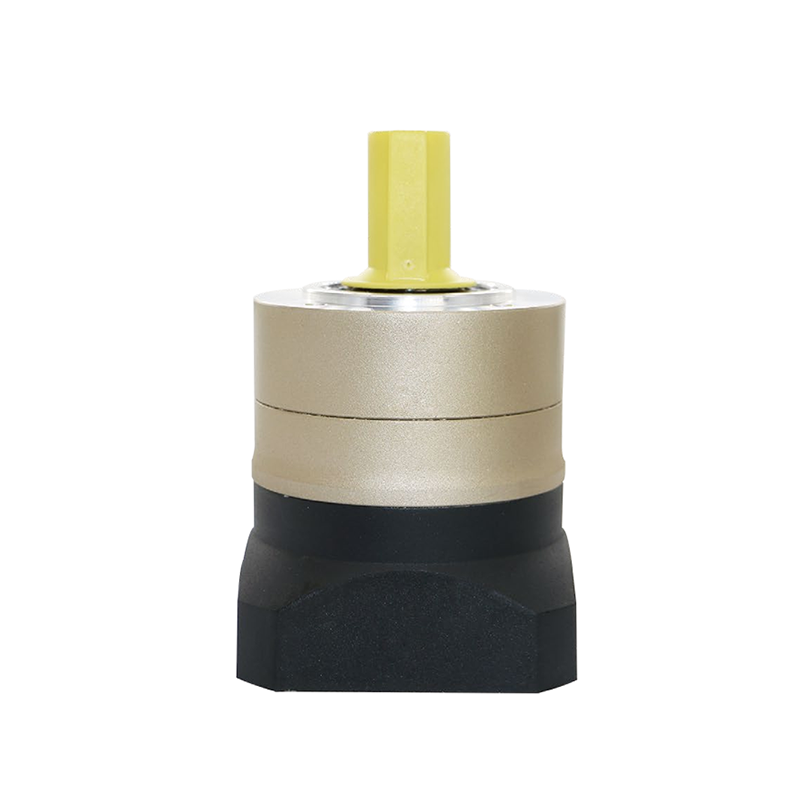

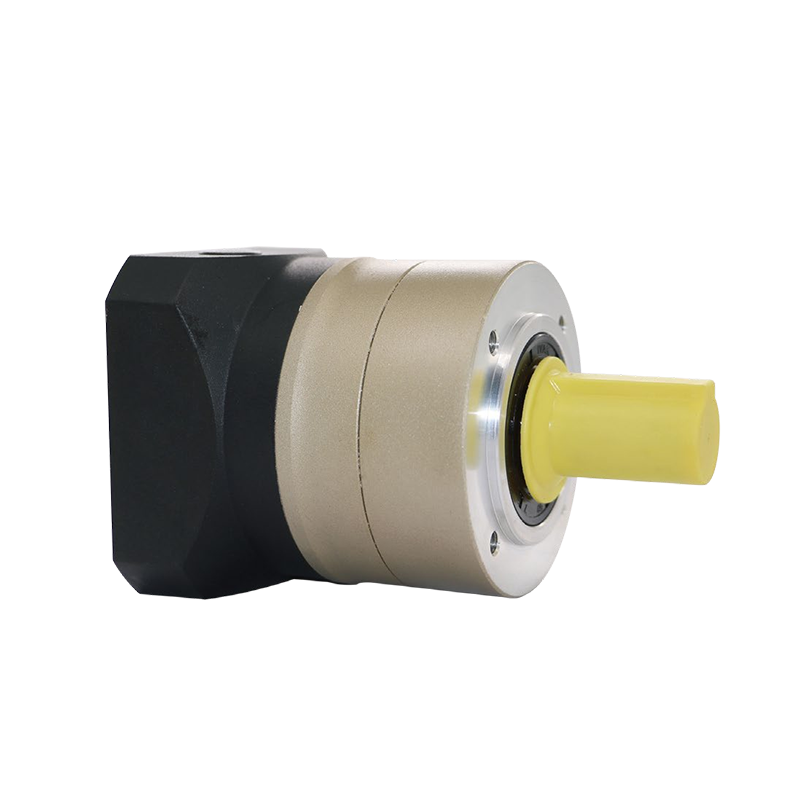

ZY AE Series ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ AE ได้รับการออกแบบมาเพื่อการใช้งานควบคุมการเคลื่อนไหวประสิทธิภาพสูงที่ต้องการความแม่นยำ ความแข็งแกร่ง และความทนทานที่เหนือกว่า ด้วยการใช้เทคโนโลยีการเจียรเฟืองขั้นสูงและการตัดเฉือนที่มีความแม่นยำ ซีรีส์ AE จึงมีระยะฟันเฟืองต่ำเป็นพิเศษและให้แรงบิดที่ยอดเยี่ยม โครงสร้างที่แข็งแกร่ง วัสดุระดับพรีเมียม และการออกแบบที่ปิดผนึกระดับ IP65 ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน ประสิทธิภาพที่มั่นคง และการทำงานที่ไม่ต้องบำรุงรักษา ทำให้เหมาะสำหรับเซอร์โวมอเตอร์และระบบอัตโนมัติ

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 นาทีอาร์คทำให้มั่นใจในการวางตำแหน่งและการทำซ้ำที่แม่นยำ

เทคโนโลยีเกียร์ขั้นสูง: ผลิตด้วยเครื่องมือเครื่องจักรที่มีความแม่นยำสูงพิเศษและเทคโนโลยีการเจียรระดับโลกเพื่อให้ได้ความแม่นยำระดับ ISO4

วัสดุเกียร์ที่ทนทาน: ผลิตจากเหล็กหลอมโลหะผสมคาร์บอนต่ำเกรดสูง คาร์บูไรซ์และชุบแข็งถึง HRC60 เพื่อความแข็งแรงที่เหนือกว่าและอายุการใช้งานที่ยาวนาน

การออกแบบตัวพาดาวเคราะห์แบบรวม: โครงสร้างตัวพาแบบกรงพร้อมเพลาเอาท์พุตในตัวให้ความแข็งแกร่งและความแม่นยำที่สูงกว่า

แรงบิดที่เพิ่มขึ้น: แบริ่งลูกกลิ้งเข็มแบบเต็มที่ไม่มีกรงช่วยเพิ่มความสามารถในการรับน้ำหนักและความแข็งแกร่งในการส่งผ่าน

ความเข้ากันได้กว้าง: เข้ากันได้กับแบรนด์เซอร์โวมอเตอร์รายใหญ่ทั้งหมดทั่วโลก

ปิดผนึกและไม่ต้องบำรุงรักษา: ใช้จาระบีสังเคราะห์และการออกแบบการปิดผนึก IP65 เพื่อให้แน่ใจว่าไม่มีการรั่วไหลและไม่มีการบำรุงรักษา

AE ซีรี่ส์ มิเตอร์วัดแรงเฉื่อยการหมุนแบบลดความเร็ว:

รุ่นผลิตภัณฑ์		AE60	AE90	AE120	AE160	อัตราส่วนความเร็ว	หมายเลขสนาม
โมเมนต์แห่งความเฉื่อย	kg/cm²	0.2	0.81	3.25	9.21	3	1
		0.16	0.65	2.74	7.54	4
		0.15	0.62	2.71	7.42	5
		0.14	0.6	2.62	7.25	7
		0.14	0.6	2.57	7.14	10
		0.15	0.6	0.47	7.03	9	2
		0.15	0.62	0.47	7.03	12
		0.15	0.62	0.47	7.03	15
		0.15	0.62	0.47	2.71	16
		0.15	0.62	0.47	2.71	20
		0.15	0.62	0.47	2.71	25
		0.14	0.6	0.47	2.71	28
		0.14	0.6	0.47	2.71	30
		0.14	0.6	0.47	2.71	35
		0.14	0.6	0.47	2.71	40
		0.14	0.6	0.47	2.71	50
		0.14	0.6	0.47	2.71	70

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ AE Series:

โมเมนต์แห่งความเฉื่อย		AE60	AE90	AE120	AE160	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	3	1
		52	145	300	550	4
		55	155	320	650	5
		50	135	290	540	7
		42	105	220	440	10
		56	125	310	500	9	2
		56	145	310	500	12
		56	145	300	500	15
		52	145	320	550	16
		55	145	320	650	20
		55	155	320	650	25
		52	155	305	550	28
		55	145	320	650	30
		55	155	320	650	35
		55	155	320	650	40
		55	155	320	650	50
		55	155	320	650	70
		42	105	220	440	100
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤1	≤1	≤1	≤1	≤1	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤3	≤3	≤3	≤3	≤3	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤5	≤5	≤5	≤5	≤5	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97
ประสิทธิภาพการโหลดเต็ม	%	95
ชั้นเรียนป้องกัน	/	IP65
ชั้นเรียนป้องกัน	/	IP65
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด				3-100	1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ AE

	แบบอย่าง	AE60			AE90			AE120			AE160
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	62			80			108			145
	D2	M5*12			M6*12			M8*16			M12*24
	D3	5			6			10			12
	D4	18			24.5			35			43
	D5	M5*12			M6*15			M10*25			M12*30
	D6	52			68			90			130
	D7	16			22			32			40
	D8	70			89			120			162
L	L1	115	141.5	168	140	172	204	201	243	285	254.5	315.5	376.5
	L2	35.5			45			61.5			96.5
	L3	28			36			50			80
	L4	21			30			45			66
	L5	6			8			10			15
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	35			45			60			82.5
	C5	M4*10			M5*12			M8*20			M12*24
	ค6	70			90			145			200
	C7	60			90			130			180
