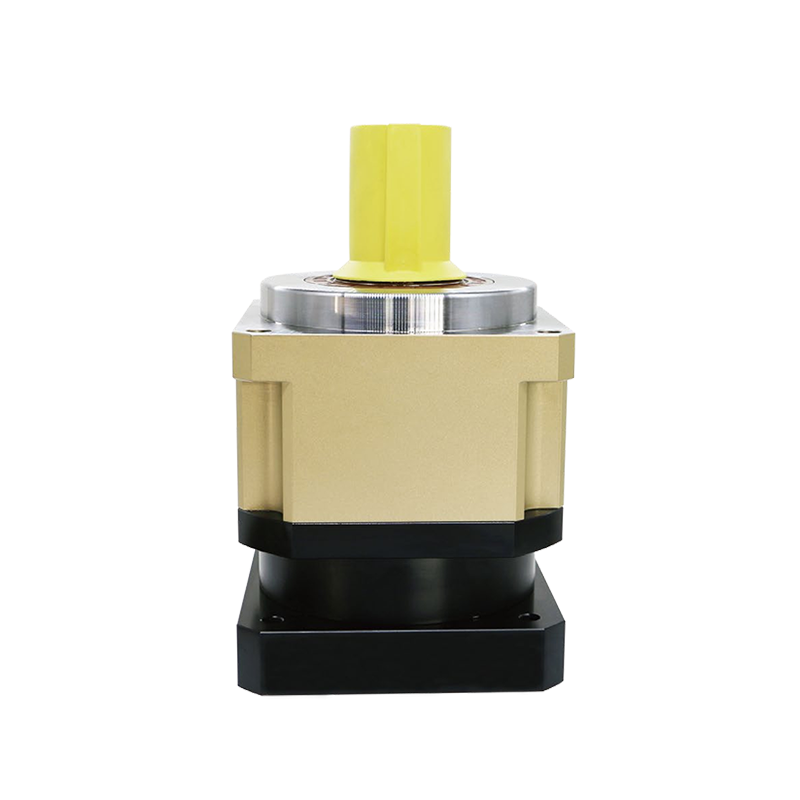

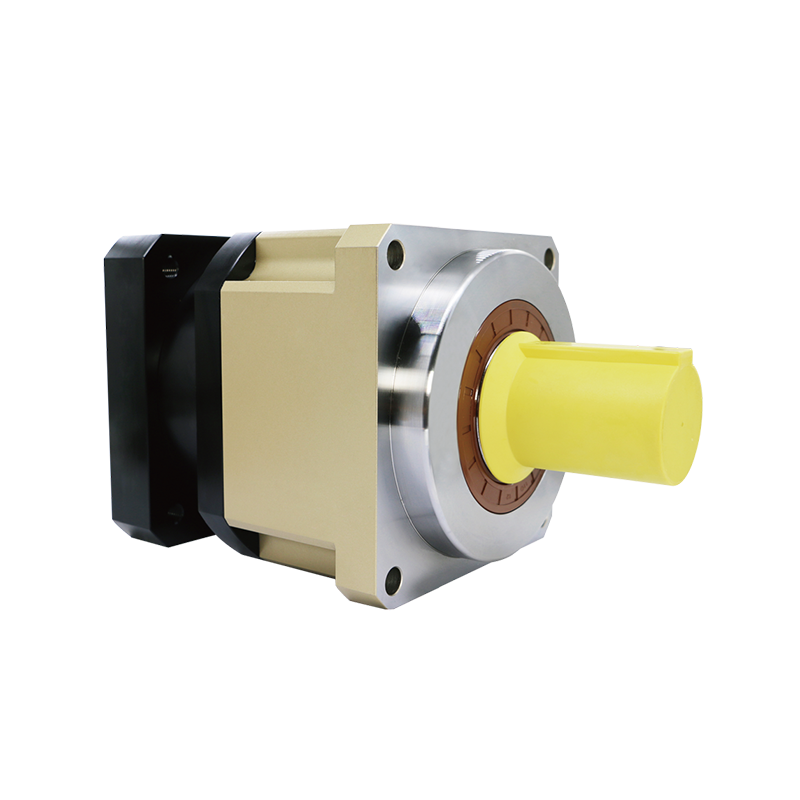

ZY PLX Series ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ PLX ได้รับการออกแบบมาเพื่อการใช้งานเซอร์โวที่มีความเร็วสูงและแรงบิดสูงที่ต้องการความแข็งแกร่ง เสถียรภาพ และประสิทธิภาพที่เหนือกว่า ผลิตด้วยเกียร์ความแม่นยำเกรด ISO4 และเหล็กโลหะผสมที่ผ่านการอบร้อนขั้นสูง ตัวลด PLX ช่วยให้มั่นใจในการส่งกำลังอย่างมีประสิทธิภาพ ลดระยะฟันเฟืองที่น้อยที่สุด และยืดอายุการใช้งาน การออกแบบโมดูลาร์ขนาดกะทัดรัดและการปิดผนึกระดับ IP65 ทำให้เหมาะสำหรับระบบอัตโนมัติ หุ่นยนต์ เครื่องจักร CNC และโซลูชันการควบคุมการเคลื่อนไหวที่ต้องการความน่าเชื่อถืออย่างต่อเนื่อง

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูงพิเศษ: แบ็คแลชน้อยกว่า 5 อาร์คนาทีเพื่อการวางตำแหน่งที่แม่นยำและสม่ำเสมอ

ความหนาแน่นของแรงบิดสูง: โครงสร้างที่กะทัดรัดให้แรงบิดสูงสุดในพื้นที่ขนาดเล็ก

ความทนทานที่เพิ่มขึ้น: เกียร์ทำจากเหล็กโลหะผสมคาร์บูไรซ์และดับแล้ว (HRC60) เพื่อความแข็งแรงที่ยาวนาน

การออกแบบส่วนรองรับที่แข็งแกร่ง: ตัวพาดาวเคราะห์แบบกรงแบบรวมและเพลาเอาท์พุตช่วยให้มั่นใจได้ถึงความแข็งแกร่งที่ยอดเยี่ยม

การทำงานที่ราบรื่นและเงียบ: การเจียรด้วยเกียร์ขั้นสูงช่วยลดการสั่นสะเทือนและรับประกันประสิทธิภาพที่มั่นคง

ความเข้ากันได้ของมอเตอร์ทั่วโลก: เข้ากันได้กับแบรนด์เซอร์โวมอเตอร์รายใหญ่ทั้งหมดทั่วโลก

IP65 ปิดผนึกและไม่ต้องบำรุงรักษา: การหล่อลื่นด้วยจาระบีสังเคราะห์ช่วยลดการรั่วซึมและรับประกันการทำงานในระยะยาว

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ PLX:

อัตราส่วนความเร็ว	หมายเลขสนาม	PLX180 (กก.ซม.²)	PLX220 (กก.ซม.²)	PLX240(กก.ซม.²)	PLX280(กก.ซม.²)	PLX330(กก.ซม.²)
3	1	22.4	34.8	36.8	/	/
4	1	21.37	33.6	35.47	44.9	75.1
5	1	21.35	32.7	33.46	43.66	74.8
7	1	20.48	30.48	31.86	/	/
8	1	/	/	/	22.5	/
10	1	16.3	14.3	15.4	/	/
9	2	12.35	/	/	/	/
12	2	12.35	/	/	/	/
15	2	12.35	/	/	/	/
16	2	7.54	25.68	26.14	22..5	62.5
20	2	7.42	22.75	26.14	22.5	62.5
25	2	7.54	22.75	26.14	22..5	62.5
28	2	7.42	22.59	26.14	22.5	62.5
30	2	7.14	/	/	/	/
35	2	7.14	22.59	26.14	22.5	62.5
40	2	7.14	22.59	26.14	22..5	62.5
50	2	7.14	22.59	26.14	22.5	62.5
70	2	7.14	22.59	26.14	/	/
100	2	7.54	22.75	26.14	/	/
64	3	7.42	22.75	26.14	22.5	62.5
80	3	7.14	22.75	26.14	22..5	62.5
100	3	7.14	22.75	26.14	22.5	62.5
150	3	7.14	22.75	26.14	/	/
200	3	7.14	22.75	26.14	22.5	62.5
250	3	7.14	22.75	26.14	22..5	62.5
350	3	7.14	22.75	26.14	22.5	62.5
400	3	7.14	22.75	26.14	/	/
500	3	7.14	22.75	26.14	/	/
700	3	7.14	22.75	26.14	/	/
1000	3	7.14	22.75	26.14	/	/

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ PLX Series:

โมเมนต์แห่งความเฉื่อย		PLX180	PLX220	PLX240	PLX280	PLX330	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	1320	/	/	/	/	3	1
		1650	2420	2560	5620	9800	4	1
		1650	2420	2560	5620	9800	5	1
		1250	1830	2010	/	/	7	1
		/	/	/	3520	/	8	1
		820	1150	1250	/	/	10	1
		1320	/	/	/	/	9	2
		1320	1150	1250	3520	8200	12	2
		1650	1150	1250	3520	8200	15	2
		1650	2420	2560	5620	9800	16	2
		1650	2420	2560	5620	9800	20	2
		1650	2420	2560	5620	9800	25	2
		1650	2420	2560	3520	9800	28	2
		1320	/	/	/	/	30	2
		1650	2420	2560	5620	9800	35	2
		1650	2420	2560	5620	9800	40	2
		1650	2420	2560	5620	9800	50	2
		1320	1830	2010	/	5000	70	2
		820	1150	1250	/	/	100	2
		1650	2420	2560	5620	9800	64	3
		1650	2420	2560	5620	9800	80	3
		1650	2420	2560	5620	9800	100	3
		1650	/	/	5620	9800	150	3
		1650	2420	2560	5620	9800	200	3
		1650	2420	2560	5620	9800	250	3
		1650	2420	2560	5620	9800	350	3
		1650	2420	2560	5620	9800	400	3
		1650	2420	2560	5620	9800	500	3
		1320	1830	2080	3520	5000	700	3
		820	1150	1250	/	3500	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2 เท่า
แรงรัศมีสูงสุด	N	14500	50000	60000	95000	125000
แรงตามแนวแกนสูงสุด	N	7250	25000	30000	70000	9000
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	3000	2500	2500	2000	1500	3-1,000
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	4000	4000	4000	3000	2500	3-1,000
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8	≤8	3-1,000	1
		≤12	≤12	≤12	≤12	≤12	/	2
		≤15	≤15	≤15	≤15	≤15	/	3
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10	≤10	/	1
		≤15	≤15	≤15	≤15	≤15	/	2
		≤18	≤18	≤18	≤18	≤18	/	3
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	77.2	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97						1
		95						2
		93						3
ชั้นเรียนป้องกัน	/	IP65						1
								2
								3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้						1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤70	≤70	≤70	≤70	≤70	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด						1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีส์ PLX

	แบบอย่าง	PLX180			PLX220			PLX240			PLX280			PLX330
	เวที	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	180			220			240			280			340
	D2	215			250			265			315			370
	D3	13			17			18			18			22
	D4	16			20			20			22			25
	D5	59			79.5			79.5			85			95
	D6	M20*35			M20*35			M20*35			M20*35			M20*35
	D7	160			180			225			250			290
	D8	55			75			75			80			90
L	L1	304.5	362	415	398	447.5	486.5	398	447.5	486.5	410	520	582.5	/	602.5	684.5
	L2	106			140			140			145			/	153	153
	L3	85			108			108			105			/	120	120
	L4	20			30			30			35			/	30	30
	L5	25			25			25			30			/	30	30
	L6	10			10			10			10			/	10	10
	L7	65			90			90			90			/	100	100
C	ค1	35			42			35			48	42	42	/	35	42
	ค2	114.3			180			114.3			250	200	114.3	/	114.3	114.3
	ค3	7			8			8			10	10	10	/	8	10
	ค4	85			85			85			115	122	119.5	/	90	122
	C5	M12*24			M12*24			M12*24			M16*32	M12*30	M12*30	/	M12*30	M12*30
	ค6	200			215			200			300	235	200	/	200	200
	C7	180			190			180			250	220	180	/	180	180
