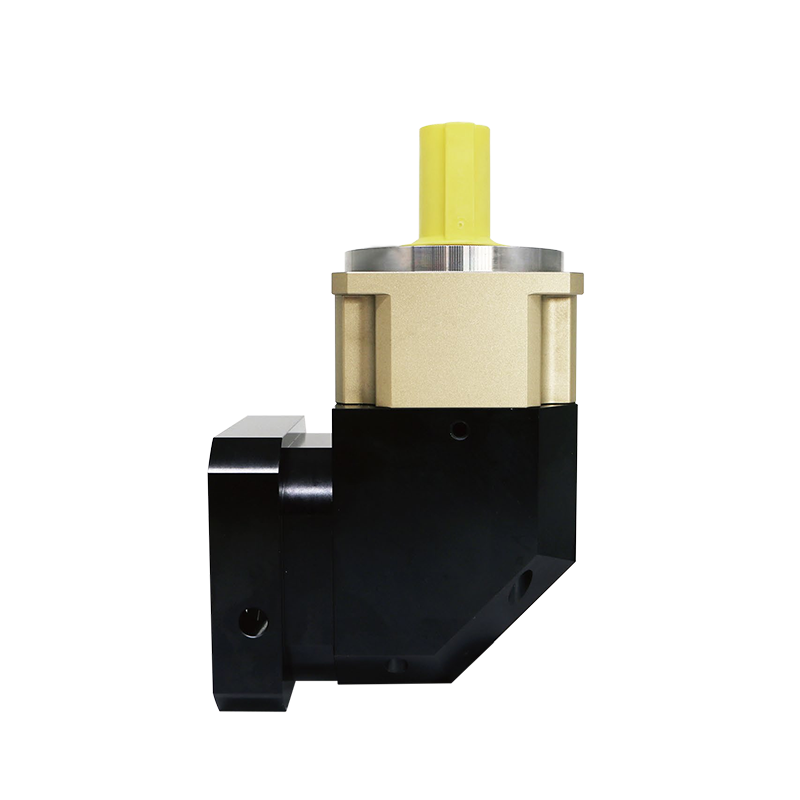

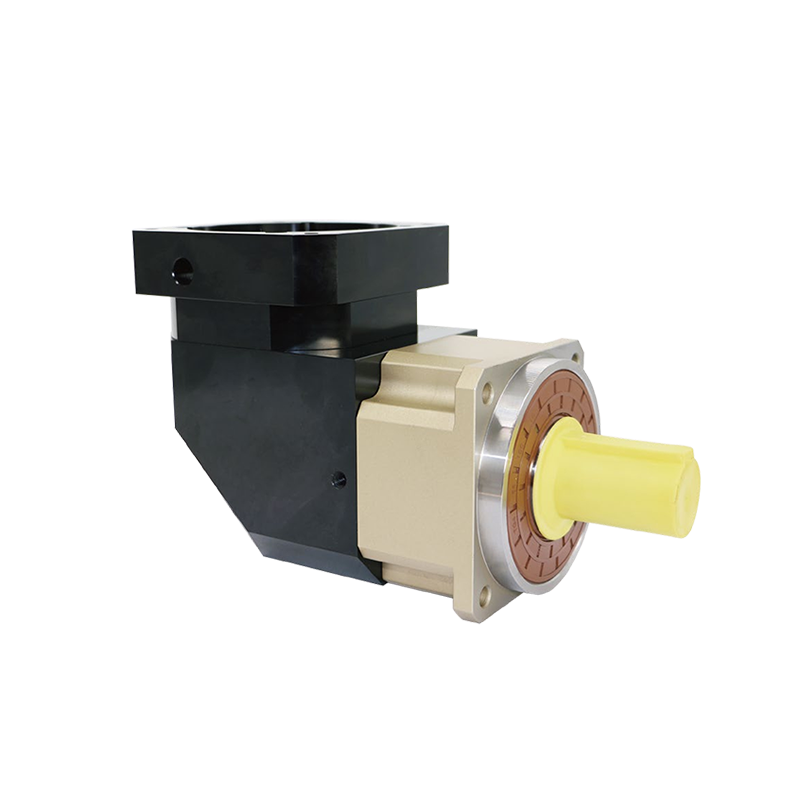

ZY ABR ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ ABR ได้รับการออกแบบสำหรับการใช้งานที่ต้องการความแข็งแกร่งสูง ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และการควบคุมการเคลื่อนไหวที่แม่นยำ ผลิตโดยใช้เครื่องจักรที่มีความแม่นยำสูงพิเศษขั้นสูงและกระบวนการบดฟันระดับ ISO4 ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่น ประสิทธิภาพการส่งผ่านสูง และอายุการใช้งานที่ยาวนาน การรองรับดาวเคราะห์แบบกรงและการออกแบบเพลาเอาท์พุตแบบรวมช่วยเพิ่มความแข็งแรงของโครงสร้างและความแม่นยำของตำแหน่ง ด้วยการซีล IP65 และการหล่อลื่นจาระบีสังเคราะห์ ตัวลด ABR รับประกันประสิทธิภาพที่มั่นคงและไม่ต้องบำรุงรักษาสำหรับระบบเซอร์โว สายการผลิตอัตโนมัติ และเครื่องจักร CNC

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 อาร์คนาทีเพื่อความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยม

ความแม่นยำของเกียร์ที่เหนือกว่า: การบดฟันระดับ ISO4 ช่วยให้มั่นใจในการหมุนที่ราบรื่นและยืดอายุเกียร์

เฟืองโลหะผสมที่ทนทาน: เหล็กฟอร์จโลหะผสมคาร์บอนต่ำ คาร์บูไรซ์และชุบแข็งจนถึงความแข็ง HRC60 เพื่อความแข็งแรงและความทนทานที่ดีเยี่ยม

การออกแบบชิ้นเดียวที่แข็งแกร่ง: เพลาส่งออกแบบรวมพร้อมโครงสร้างรองรับดาวเคราะห์แบบกรงให้ความแข็งแกร่งสูงและประสิทธิภาพที่มั่นคง

การส่งแรงบิดที่เพิ่มขึ้น: แบริ่งลูกกลิ้งเข็มแบบเต็มที่ไม่มีกรงช่วยเพิ่มแรงบิดและความแข็งแกร่ง

ความเข้ากันได้สากล: สามารถปรับให้เข้ากับแบรนด์เซอร์โวมอเตอร์ทั่วโลกเพื่อการบูรณาการที่ยืดหยุ่น

การทำงานที่ไม่ต้องบำรุงรักษา: ใช้จาระบีสังเคราะห์และการซีล IP65 เพื่อป้องกันการรั่วไหล ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว

เครื่องวัดแรงเฉื่อยการหมุนของ ABR ซีรี่ส์:

อัตราส่วนความเร็ว	หมายเลขสนาม	ABR60 (กก.ซม.²)	ABR90 (กก.ซม.²)	ABR115(กก.ซม.²)	ABR142(กก.ซม.²)	ABR180 (กก.ซม.²)
3	1	0.2	0.81	3.25	9.21	28.98
4	1	0.16	0.65	2.74	7.54	23.67
5	1	0.15	0.62	2.71	7.42	22.75
7	1	0.14	0.6	2.62	7.25	22.48
10	1	0.14	0.6	2.57	7.14	22.59
9	2	0.15	0.6	0.47	7.03	12.35
12	2	0.15	0.62	0.47	7.03	12.35
15	2	0.15	0.62	0.47	7.03	12.35
16	2	0.15	0.62	0.47	2.71	7.54
20	2	0.15	0.62	0.47	2.71	7.42
25	2	0.15	0.62	0.47	2.71	7.54
28	2	0.14	0.6	0.47	2.71	7.42
30	2	0.14	0.6	0.47	2.71	7.14
35	2	0.14	0.6	0.47	2.71	7.14
40	2	0.14	0.6	0.47	2.71	7.14
50	2	0.14	0.6	0.47	2.71	7.14
70	2	0.14	0.6	0.47	2.71	7.14

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ ABR Series:

โมเมนต์แห่งความเฉื่อย		ABR60	ABR90	เอบีอาร์115	เอบีอาร์142	เอบีอาร์180	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	650	3	1
		52	145	300	550	1250	4	1
		55	155	320	650	1200	5	1
		50	135	290	540	1000	7	1
		42	105	220	440	910	10	1
		56	125	310	500	650	9	2
		56	145	310	500	650	12	2
		56	145	300	500	650	15	2
		52	145	320	550	1250	16	2
		55	145	320	650	1200	20	2
		55	155	320	650	1200	25	2
		52	155	305	550	1200	28	2
		55	145	320	650	1200	30	2
		55	155	320	650	1200	35	2
		55	155	320	650	1200	40	2
		55	155	320	650	1200	50	2
		55	155	320	650	1200	70	2
		42	105	220	440	910	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	14000	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	7000	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	4000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	3-100	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤5	≤5	≤5	≤5	≤5	3-100	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	3-100	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤7	≤7	≤7	≤7	≤7	3-100	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	3-100	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤9	≤9	≤9	≤9	≤9	3-100	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	140	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97						1
ประสิทธิภาพการโหลดเต็ม	%	95						2
ชั้นเรียนป้องกัน	/	IP65						1
ชั้นเรียนป้องกัน	/	IP65						2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้						1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					3-100	1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ ABR

	แบบอย่าง	ABR60			ABR90			เอบีอาร์115			เอบีอาร์142			เอบีอาร์180
	เวที	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			115			142			180
	D2	5.5			6.6			9			11			13
	D3	70			100			130			165			215
	D4	5			6			10			12			16
	D5	18			22.5			35			43			61
	D6	M5*15			M6*15			M10*25			M12*25			M20*35
	D7	50			80			110			130			160
	D8	16			20			32			40			55
L	L1	78.5	105		98.2	130.2		141.8	183.8		161.1	214.6		208	242.5
	L2	35.5			47			63.5			96			106
	L3	7			10			12			16			20
	L4	28			36			50			80			85
	L5	3			3			3			7			10
	L6	22			31			45			65			65
	L7	6.5			12			15			12			25
C	ค1	14			19			22			35			35
	ค2	50			70			110			114.3			114.3
	ค3	5			5			8			10			10
	ค4	33.5			44.8			62			82			116
	C5	58			84			112.5			150			188
	ค6	M4*10			M5*12			M8*20			M12*24			M12*24
	C7	70			90			145			200			200
	C8	60			90			130			180			180
