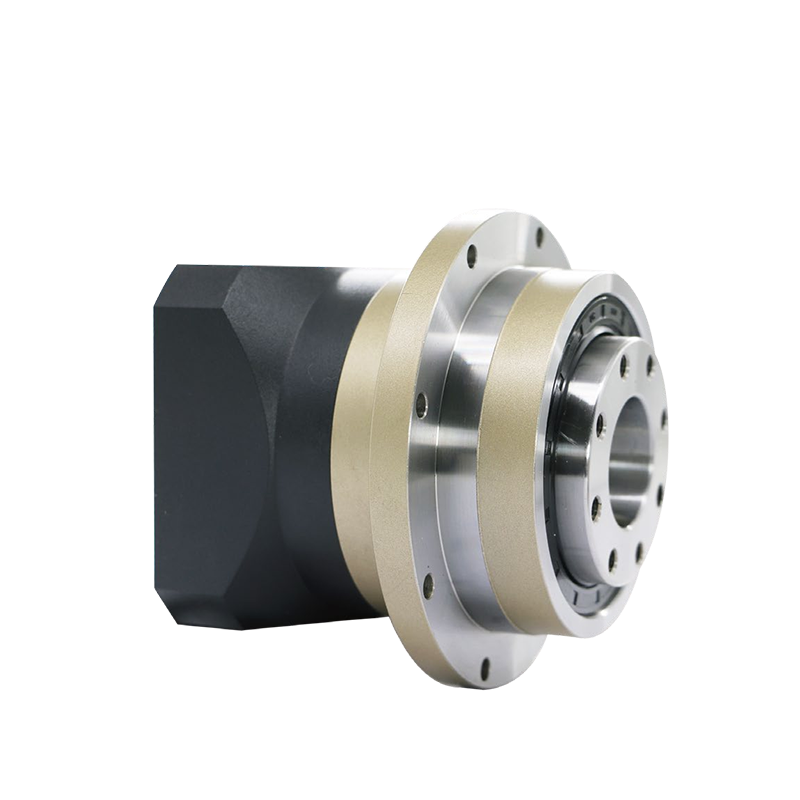

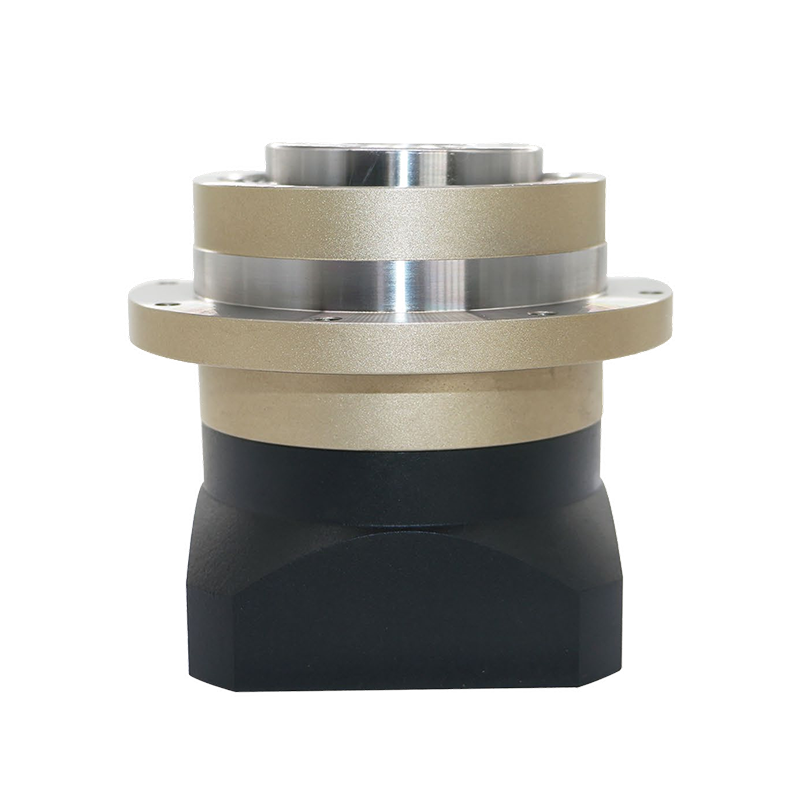

ZY AD ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

เครื่องลดดาวเคราะห์ความแม่นยำสูงซีรีส์ AD ได้รับการออกแบบมาเพื่อการใช้งานที่ต้องการความเสถียรสูง โครงสร้างกะทัดรัด และอายุการใช้งานที่ยาวนาน ด้วยการตัดเฉือนเฟืองที่มีความแม่นยำและเทคโนโลยีการเจียรขั้นสูง ทำให้ได้ระยะฟันเฟืองที่ต่ำเป็นพิเศษและเอาต์พุตแรงบิดที่ยอดเยี่ยม ซีรีส์ AD ใช้โครงสร้างดาวเคราะห์แบบกรงในตัวและเพลาเอาท์พุตแบบชิ้นเดียวเพื่อความแข็งแกร่งที่เหนือกว่าและความแม่นยำในการส่งผ่านที่สม่ำเสมอ เฟืองโลหะผสมเหล็กที่ทนทานและการออกแบบที่ไม่ต้องบำรุงรักษาปิดผนึกระดับ IP65 ทำให้เหมาะสำหรับระบบขับเคลื่อนเซอร์โว เครื่องจักร CNC และสายการผลิตอัตโนมัติที่ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำ

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูงพิเศษ: แบ็คแลชน้อยกว่า 5 นาทีอาร์คทำให้มั่นใจถึงประสิทธิภาพการวางตำแหน่งที่แม่นยำและทำซ้ำได้

เทคโนโลยีเฟืองขั้นสูง: ผลิตด้วยเครื่องมือเครื่องจักรที่มีความแม่นยำสูงและความแม่นยำในการเจียรเฟืองระดับ ISO4 เพื่อการทำงานที่ราบรื่นและมีประสิทธิภาพสูง

เฟืองโลหะผสมระดับพรีเมียม: ผลิตจากเหล็กหลอมโลหะผสมคาร์บอนต่ำเกรดสูง คาร์บูไรซ์และชุบแข็งจนถึงความแข็ง HRC60 เพื่อความแข็งแรงและความทนทานต่อการสึกหรอเป็นพิเศษ

การออกแบบแบบบูรณาการที่เข้มงวด: ตัวพาดาวเคราะห์แบบกรงที่มีเพลาเอาท์พุตชิ้นเดียวช่วยเพิ่มความแข็งแกร่ง ความแม่นยำ และความสามารถในการรับน้ำหนัก

แรงบิดและความเสถียรที่เพิ่มขึ้น: แบริ่งลูกกลิ้งแบบเข็มเต็มที่ไม่มีกรงเพิ่มการส่งแรงบิดและความเสถียรของโครงสร้างโดยรวม

ความเข้ากันได้กว้าง: ออกแบบมาเพื่อให้พอดีกับเซอร์โวมอเตอร์ทั่วโลกที่หลากหลาย ให้ความสามารถในการปรับตัวที่ยอดเยี่ยมและการบูรณาการที่ง่ายดาย

การทำงานที่ไม่ต้องบำรุงรักษา: ใช้จาระบีสังเคราะห์ที่มีการปิดผนึกระดับ IP65 ทำให้มั่นใจได้ว่าไม่มีน้ำมันรั่วและเชื่อถือได้ในระยะยาวโดยไม่ต้องบำรุงรักษา

AD ซีรี่ส์เครื่องวัดแรงเฉื่อยการหมุนลด:

อัตราส่วนความเร็ว	หมายเลขสนาม	AD64 (กก.ซม.²)	AD90 (กก.ซม.²)	AD110(กก.ซม.²)	AD140(กก.ซม.²)
3	1	0.2	0.81	3.25	9.21
4	1	0.16	0.65	2.74	7.54
5	1	0.15	0.62	2.71	7.42
7	1	0.14	0.6	2.62	7.25
10	1	0.14	0.6	2.57	7.14
9	2	0.15	0.6	0.47	7.03
12	2	0.15	0.62	0.47	7.03
15	2	0.15	0.62	0.47	7.03
16	2	0.15	0.62	0.47	2.71
20	2	0.15	0.62	0.47	2.71
25	2	0.15	0.62	0.47	2.71
28	2	0.14	0.6	0.47	2.71
30	2	0.14	0.6	0.47	2.71
35	2	0.14	0.6	0.47	2.71
40	2	0.14	0.6	0.47	2.71
50	2	0.14	0.6	0.47	2.71
70	2	0.14	0.6	0.47	2.71

พารามิเตอร์ทางเทคนิคของซีรีย์ AD ฟันที่แม่นยำ:

โมเมนต์แห่งความเฉื่อย		ค.ศ. 64	AD90	AD110	ค.ศ. 140	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	3	1
		52	145	300	550	4	1
		55	155	320	650	5	1
		50	135	290	540	7	1
		42	105	220	440	10	1
		56	125	310	500	9	2
		56	145	310	500	12	2
		56	145	300	500	15	2
		52	145	320	550	16	2
		55	145	320	650	20	2
		55	155	320	650	25	2
		52	155	305	550	28	2
		55	145	320	650	30	2
		55	155	320	650	35	2
		55	155	320	650	40	2
		55	155	320	650	50	2
		55	155	320	650	70	2
		42	105	220	440	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	2500	4500	7800	12000	3-100
แรงตามแนวแกนสูงสุด	N	2000	3500	6000	10000	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤1	≤1	≤1	≤1	≤1	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤3	≤3	≤3	≤3	≤3	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤5	≤5	≤5	≤5	≤5	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
ชั้นเรียนป้องกัน	/	IP65					2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีย์ AD

	แบบอย่าง	ค.ศ. 64			AD90			AD110			ค.ศ. 140
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	79			109			135			168
	D2	31.5			50			63			80
	D3	4.5			5.5			5.5			6.6
	D4	5*6			6*7			6*7			8*7
	D5	M5*10			M6*12			M6*12			M8*16
	D6	86			118			145			179
	D7	64			90			110			140
	D8	40			63			80			95
	D9	20			31.5			40			50
L	L1	84.5	111	137.5	107	139	171	140	182	224	184.5	245.5	306.5
	L2	19.5			30			27			38
	L3	16.5			24			21			32
	L4	5			10			10			15
	L5	8			10			10			10
	L6	8			12			12			12
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	36			45			62			82.5
	C5	M4*10			M5*12			M8*20			M12*30
	ค6	70			90			145			200
	C7	60			90			130			180
