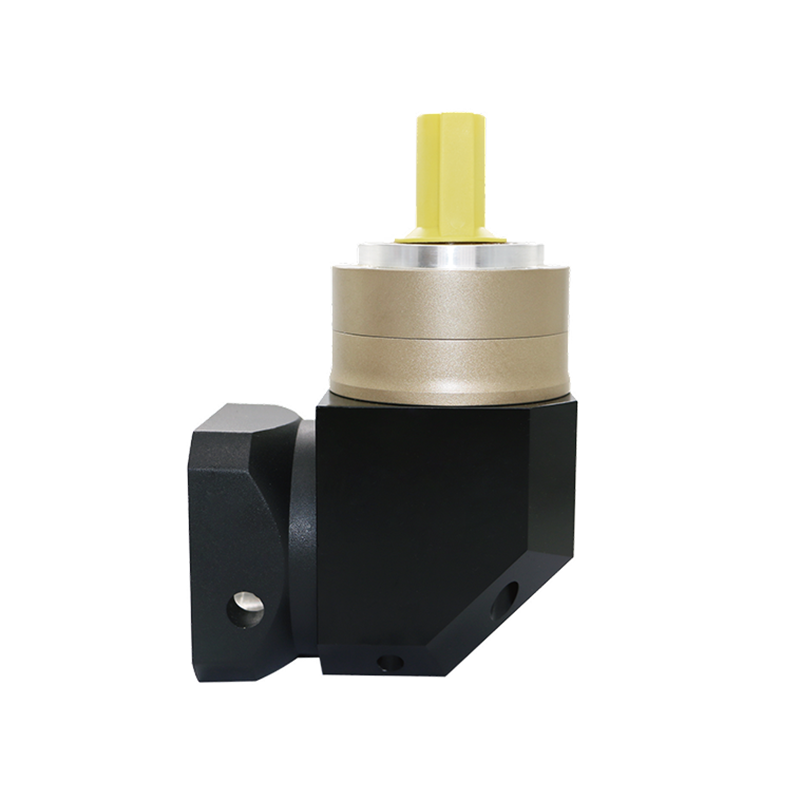

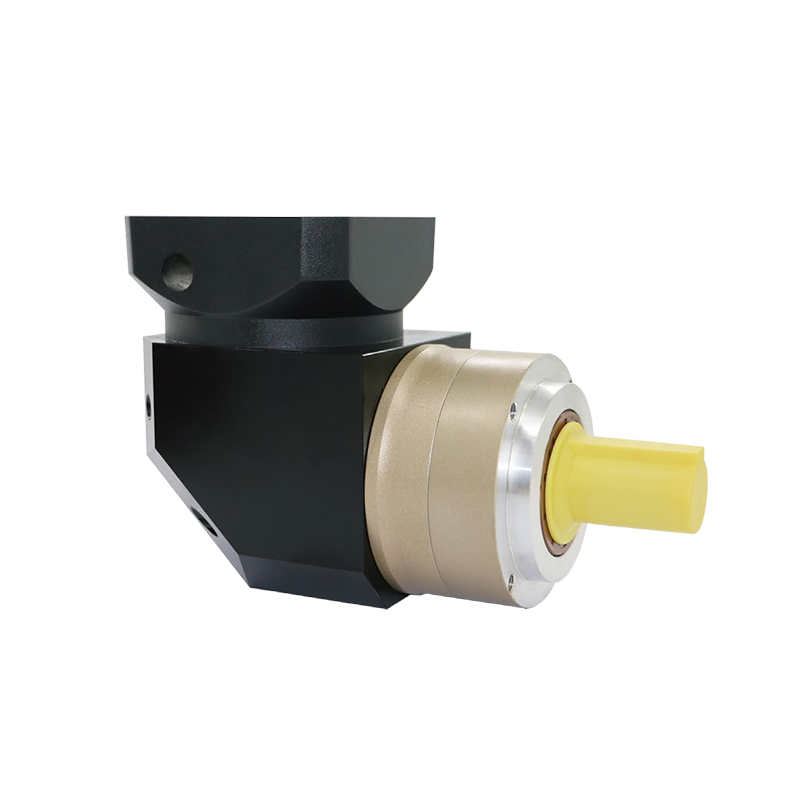

ZY AER Series ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ AER ได้รับการออกแบบมาเพื่อการใช้งานเซอร์โวที่มีความเร็วและแม่นยำสูง มีโครงสร้างดาวเคราะห์เสริมที่มีความแข็งแกร่งที่เหนือกว่า ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นแม้ภายใต้โหลดแบบไดนามิก การใช้เฟืองความแม่นยำระดับ ISO4 และเทคโนโลยีการเจียรขั้นสูง ทำให้มีประสิทธิภาพ ความทนทาน และความแม่นยำที่โดดเด่น ตัวลดขนาด AER ผสมผสานการออกแบบที่กะทัดรัดเข้ากับการปิดผนึกที่เชื่อถือได้ ทำให้เหมาะสำหรับระบบอัตโนมัติ หุ่นยนต์ และเครื่องจักร CNC

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 อาร์คนาที ทำให้มั่นใจในการวางตำแหน่งที่แม่นยำสำหรับการใช้งานเซอร์โวที่มีความต้องการสูง

ความแม่นยำของเกียร์ขั้นสูง: การเจียรเกียร์ที่มีความแม่นยำระดับ ISO4 เพื่อการส่งผ่านที่ราบรื่นเป็นพิเศษและลดเสียงรบกวน

โครงสร้างที่ทนทาน: ทำจากเหล็กหลอมโลหะผสมคาร์บอนต่ำที่ผ่านการคาร์บูไรซ์และดับแล้วด้วยความแข็ง HRC60 เพื่อความแข็งแรงและอายุการใช้งานสูงสุด

การออกแบบเสริมแรง: ส่วนรองรับดาวเคราะห์แบบกรงพร้อมเพลาเอาท์พุตในตัวเพื่อความแข็งแกร่งและเสถียรภาพที่ดีขึ้น

การส่งแรงบิดที่เพิ่มขึ้น: แบริ่งลูกกลิ้งแบบเข็มเต็มไม่มีกรงเพื่อเพิ่มแรงบิดและความแข็ง

ความเข้ากันได้สากล: เข้ากันได้กับแบรนด์เซอร์โวมอเตอร์รายใหญ่ทั่วโลก

ปิดผนึกและไม่ต้องบำรุงรักษา: การหล่อลื่นด้วยจาระบีสังเคราะห์และการป้องกันระดับ IP65 ช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวและปราศจากการรั่วไหล

เครื่องวัดแรงเฉื่อยการหมุนของ AER ซีรี่ส์:

อัตราส่วนความเร็ว	หมายเลขสนาม	AER60 (กก.ซม.²)	AER90 (กก.ซม.²)	AER120(กก.ซม.²)	AER160(กก.ซม.²)
3	1	0.2	0.81	3.25	9.21
4	1	0.16	0.65	2.74	7.54
5	1	0.15	0.62	2.71	7.42
7	1	0.14	0.6	2.62	7.25
10	1	0.14	0.6	2.57	7.14
9	2	0.15	0.6	0.47	7.03
12	2	0.15	0.62	0.47	7.03
15	2	0.15	0.62	0.47	7.03
16	2	0.15	0.62	0.47	2.71
20	2	0.15	0.62	0.47	2.71
25	2	0.15	0.62	0.47	2.71
28	2	0.14	0.6	0.47	2.71
30	2	0.14	0.6	0.47	2.71
35	2	0.14	0.6	0.47	2.71
40	2	0.14	0.6	0.47	2.71
50	2	0.14	0.6	0.47	2.71
70	2	0.14	0.6	0.47	2.71

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ AER Series:

โมเมนต์แห่งความเฉื่อย		AER60	AER90	AER120	เออีอาร์160	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	3	1
		52	145	300	550	4	1
		55	155	320	650	5	1
		50	135	290	540	7	1
		42	105	220	440	10	1
		56	125	310	500	9	2
		56	145	310	500	12	2
		56	145	300	500	15	2
		52	145	320	550	16	2
		55	145	320	650	20	2
		55	155	320	650	25	2
		52	155	305	550	28	2
		55	145	320	650	30	2
		55	155	320	650	35	2
		55	155	320	650	40	2
		55	155	320	650	50	2
		55	155	320	650	70	2
		42	105	220	440	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤5	≤5	≤5	≤5	≤5	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤7	≤7	≤7	≤7	≤7	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤9	≤9	≤9	≤9	≤9	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
ชั้นเรียนป้องกัน	/	IP65					2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีส์ AER

	แบบอย่าง	AER60			AER90			AER120			เออีอาร์160
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	62			80			108			145
	D2	M5*12			M6*12			M8*16			M12*24
	D3	5			6			10			12
	D4	18			24.5			35			43
	D5	M5*12			M6*15			M10*25			M12*30
	D6	52			68			90			130
	D7	16			22			32			40
	D8	70			87			118			162
L	L1	79	105.5	132	102	134	166	139	181	223	162.6	223.6	284.6
	L2	35.5			45			61.5			96.5
	L3	28			36			50			80
	L4	20			31			45			65
	L5	6			8			10			15
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	33			47			65			84
	C5	58			89			119			154
	ค6	M4*10			M5*12			M8*20			M12*24
	C7	70			90			145			200
	C8	60			90			130			180
