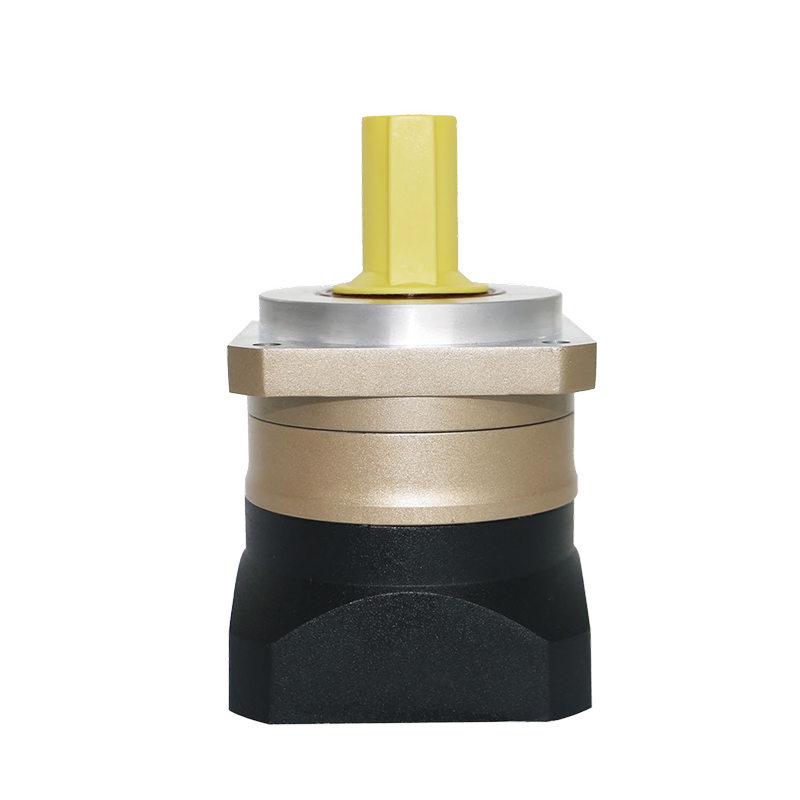

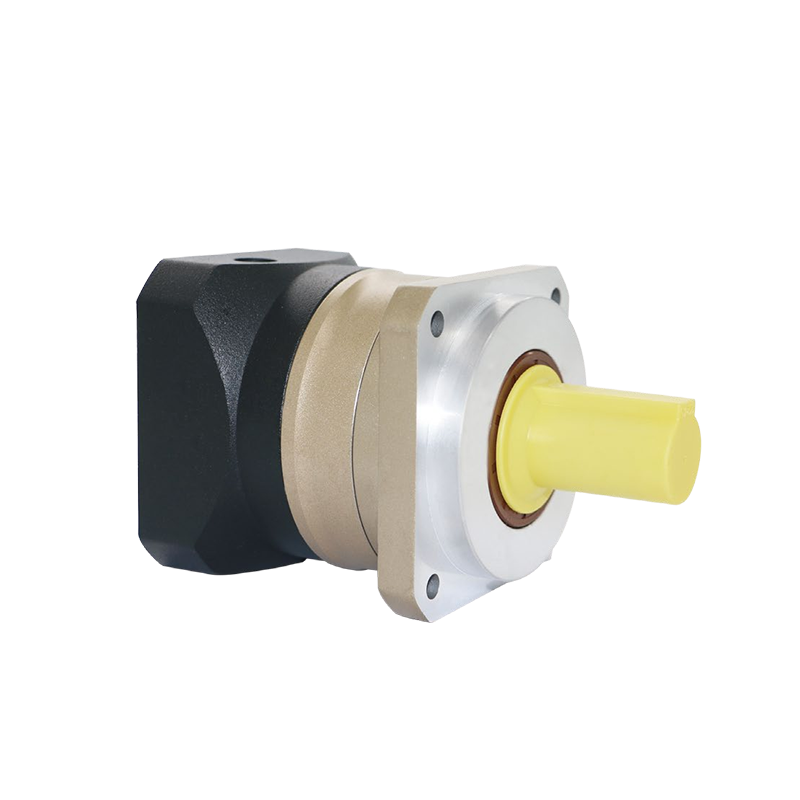

ZY AF ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ตัวลดดาวเคราะห์ความแม่นยำสูงซีรีส์ AF ได้รับการออกแบบมาเพื่อการควบคุมการเคลื่อนไหวและการใช้งานอัตโนมัติที่ต้องการความแม่นยำและความหนาแน่นของแรงบิดสูงสุด ซีรีส์ AF สร้างขึ้นด้วยส่วนประกอบเครื่องจักรที่มีความแม่นยำและเทคโนโลยีการเจียรเฟืองขั้นสูง ช่วยให้มั่นใจได้ถึงระยะฟันเฟืองที่ต่ำเป็นพิเศษ ความแข็งแกร่งสูง และอายุการใช้งานที่ยาวนาน โครงสร้างตัวพาดาวเคราะห์แบบผสานรวม เฟืองเหล็กโลหะผสมที่มีความแข็งแรงสูง และการออกแบบการปิดผนึกระดับ IP65 ให้ประสิทธิภาพที่มั่นคงและมีประสิทธิภาพ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานเซอร์โวมอเตอร์และเครื่องจักร CNC

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 นาทีอาร์คช่วยให้มั่นใจถึงตำแหน่งที่แม่นยำและการทำงานที่มั่นคง

การประมวลผลเกียร์ขั้นสูง: ผลิตด้วยเครื่องมือเครื่องจักรที่มีความแม่นยำสูงและเทคโนโลยีการบดฟันระดับสูงสุด ทำให้ได้เกียร์ที่มีความแม่นยำระดับ ISO4

เฟืองเหล็กโลหะผสมที่ทนทาน: ผลิตจากเหล็กหลอมโลหะผสมคาร์บอนต่ำเกรดสูง คาร์บูไรซ์และชุบแข็งจนถึงความแข็ง HRC60 เพื่อความแข็งแรงและทนต่อการสึกหรอสูงสุด

การออกแบบตัวพาดาวเคราะห์แบบรวม: โครงสร้างตัวพาแบบกรงพร้อมเพลาเอาท์พุตในตัวให้ความแข็งแกร่งและความแม่นยำที่เหนือกว่า

การส่งแรงบิดที่เพิ่มขึ้น: แบริ่งลูกกลิ้งแบบเข็มเต็มที่ไม่มีกรงเพิ่มแรงบิดเอาท์พุตและความแข็งแกร่งของโครงสร้าง

ความเข้ากันได้สากล: เหมาะสำหรับการใช้งานร่วมกับเซอร์โวมอเตอร์จากแบรนด์หลักระดับโลก

การออกแบบที่ไม่ต้องบำรุงรักษาแบบปิดผนึก: ติดตั้งจาระบีสังเคราะห์และการปิดผนึกระดับ IP65 ทำให้มั่นใจได้ว่าไม่มีการรั่วไหลและไม่มีการบำรุงรักษา

เครื่องวัดแรงเฉื่อยการหมุนของ AF ซีรี่ส์:

อัตราส่วนความเร็ว	หมายเลขสนาม	AF60 (กก.ซม.²)	AF90 (กก.ซม.²)	AF120(กก.ซม.²)	AF140(กก.ซม.²)
3	1	0.2	0.81	3.25	9.21
4	1	0.16	0.65	2.74	7.54
5	1	0.15	0.62	2.71	7.42
7	1	0.14	0.6	2.62	7.25
10	1	0.14	0.6	2.57	7.14
9	2	0.15	0.6	0.47	7.03
12	2	0.15	0.62	0.47	7.03
15	2	0.15	0.62	0.47	7.03
16	2	0.15	0.62	0.47	2.71
20	2	0.15	0.62	0.47	2.71
25	2	0.15	0.62	0.47	2.71
28	2	0.14	0.6	0.47	2.71
30	2	0.14	0.6	0.47	2.71
35	2	0.14	0.6	0.47	2.71
40	2	0.14	0.6	0.47	2.71
50	2	0.14	0.6	0.47	2.71
70	2	0.14	0.6	0.47	2.71

พารามิเตอร์ทางเทคนิคของซีรีย์ AF ฟันเอียงที่แม่นยำ:

โมเมนต์แห่งความเฉื่อย		AF60	AF90	AF120	AF140	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	3	1
		52	145	300	550	4	1
		55	155	320	650	5	1
		50	135	290	540	7	1
		42	105	220	440	10	1
		56	125	310	500	9	2
		56	145	310	500	12	2
		56	145	300	500	15	2
		52	145	320	550	16	2
		55	145	320	650	20	2
		55	155	320	650	25	2
		52	155	305	550	28	2
		55	145	320	650	30	2
		55	155	320	650	35	2
		55	155	320	650	40	2
		55	155	320	650	50	2
		55	155	320	650	70	2
		42	105	220	440	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤1	≤1	≤1	≤1	≤1	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤3	≤3	≤3	≤3	≤3	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤5	≤5	≤5	≤5	≤5	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
ชั้นเรียนป้องกัน	/	IP65					2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด				3-100	1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ AF

	แบบอย่าง	AF60			AF90			AF120			AF140
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			120			140
	D2	5.5			6.5			8.8			11
	D3	70			100			130			165
	D4	5			6			10			12
	D5	16			24.5			35			43
	D6	M5*12			M6*15			M10*25			M12*15
	D7	50			80			110			130
	D8	14			22			32			40
L	L1	115	141.5	168	140	172	204	200.5	242.5	284.5	254.5	315.5	376.5
	L2	35.5			47			62			96.5
	L3	28			36			50			80
	L4	21			30			43			66
	L5	6			10			11			15
	L6	6.5			12			15			12
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	36			45			60			82.5
	C5	M4*10			M5*12			M8*20			M12*24
	ค6	70			90			145			200
	C7	60			90			120			180
