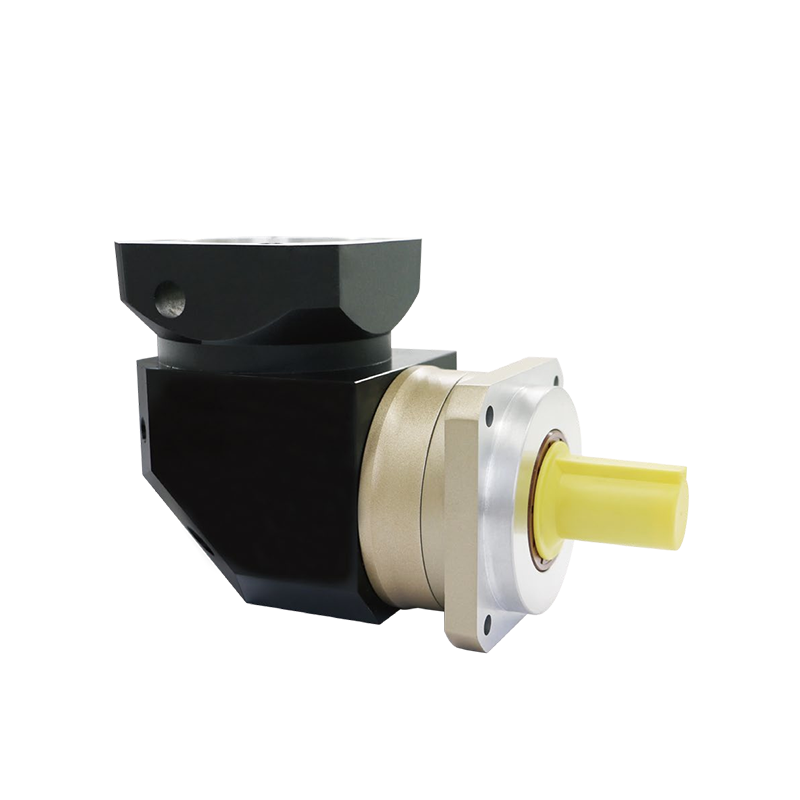

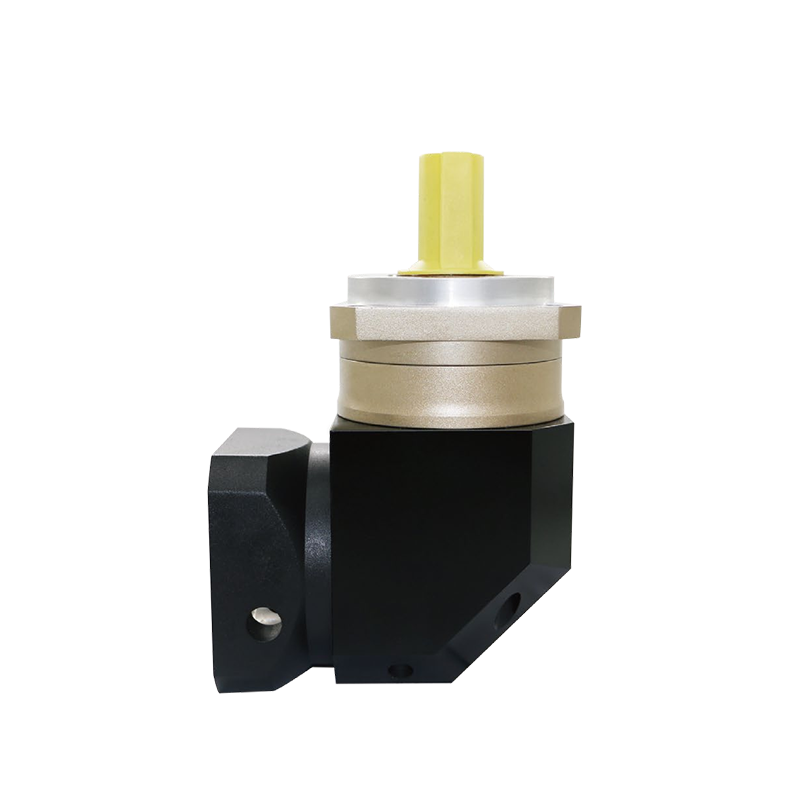

ZY AFR ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ซีรีย์ AFR High Precision Planetary ลดเกียร์เป็นกระปุกเกียร์ความแม่นยำสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการโครงสร้างที่กะทัดรัด การส่งผ่านแรงบิดสูง และการควบคุมการเคลื่อนไหวที่ราบรื่น ใช้เทคโนโลยีการเจียรเฟืองเกรด ISO4 ขั้นสูงและระบบรองรับดาวเคราะห์ในตัวเพื่อความแม่นยำและความแข็งแกร่งที่เหนือกว่า ด้วยประสิทธิภาพการส่งผ่านสูง อายุการใช้งานยาวนาน และระยะฟันเฟืองต่ำ ตัวลด AFR จึงเหมาะอย่างยิ่งสำหรับระบบเซอร์โว แขนหุ่นยนต์ และไลน์ระบบอัตโนมัติ CNC ที่ต้องการประสิทธิภาพที่มั่นคงและประหยัดพื้นที่

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 นาทีอาร์คเพื่อการควบคุมการเคลื่อนไหวและการวางตำแหน่งเซอร์โวที่แม่นยำ

การออกแบบมุมขวา: โครงสร้างที่กะทัดรัดช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นและประหยัดพื้นที่

ประสิทธิภาพสูง: การเจียรเฟืองที่มีความแม่นยำ ISO4 และรูปทรงของฟันที่ได้รับการปรับปรุงทำให้การส่งผ่านเสียงรบกวนต่ำและราบรื่น

ความทนทานที่แข็งแกร่ง: เกียร์ทำจากเหล็กฟอร์จโลหะผสมคาร์บอนต่ำ คาร์บูไรซ์และชุบแข็งให้มีความแข็ง HRC60 เพื่ออายุการใช้งานที่ยาวนาน

ความแข็งแกร่งสูง: โครงสร้างรองรับดาวเคราะห์แบบกรงและเพลาเอาท์พุตในตัวให้ความเสถียรภายใต้ภาระหนัก

ความเข้ากันได้สากล: เหมาะสำหรับเซอร์โวมอเตอร์และอุปกรณ์อัตโนมัติหลายประเภท

ไม่ต้องบำรุงรักษา: การหล่อลื่นจาระบีสังเคราะห์พร้อมการปิดผนึกระดับ IP65 ช่วยให้มั่นใจได้ว่าไม่มีการรั่วไหลและการทำงานที่เชื่อถือได้ในระยะยาว

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ AFR:

อัตราส่วนความเร็ว	หมายเลขสนาม	AFR60 (กก.ซม.²)	AFR90 (กก.ซม.²)	AFR120(กก.ซม.²)	AFR140(กก.ซม.²)
3	1	0.2	0.81	3.25	9.21
4	1	0.16	0.65	2.74	7.54
5	1	0.15	0.62	2.71	7.42
7	1	0.14	0.6	2.62	7.25
10	1	0.14	0.6	2.57	7.14
9	2	0.15	0.6	0.47	7.03
12	2	0.15	0.62	0.47	7.03
15	2	0.15	0.62	0.47	7.03
16	2	0.15	0.62	0.47	2.71
20	2	0.15	0.62	0.47	2.71
25	2	0.15	0.62	0.47	2.71
28	2	0.14	0.6	0.47	2.71
30	2	0.14	0.6	0.47	2.71
35	2	0.14	0.6	0.47	2.71
40	2	0.14	0.6	0.47	2.71
50	2	0.14	0.6	0.47	2.71
70	2	0.14	0.6	0.47	2.71

พารามิเตอร์ทางเทคนิคของซีรี่ส์ AFR ฟันเฟืองที่มีความแม่นยำ:

โมเมนต์แห่งความเฉื่อย		เอเอฟอาร์60	AFR90	เอเอฟอาร์120	เอเอฟอาร์140	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	46	125	210	450	3	1
		52	145	300	550	4	1
		55	155	320	650	5	1
		50	135	290	540	7	1
		42	105	220	440	10	1
		56	125	310	500	9	2
		56	145	310	500	12	2
		56	145	300	500	15	2
		52	145	320	550	16	2
		55	145	320	650	20	2
		55	155	320	650	25	2
		52	155	305	550	28	2
		55	145	320	650	30	2
		55	155	320	650	35	2
		55	155	320	650	40	2
		55	155	320	650	50	2
		55	155	320	650	70	2
		42	105	220	440	100	2
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 3 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9600	3-100
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4800	3-100
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	3000	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	6000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤3	≤3	≤3	≤3	≤3	1
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	≤5	≤5	≤5	≤5	≤5	2
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	≤5	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤7	≤7	≤7	≤7	≤7	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	≤7	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤9	≤9	≤9	≤9	≤9	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
ชั้นเรียนป้องกัน	/	IP65					2
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2
ค่าเสียงรบกวน	ดีบีเอ/ม	≤60	≤60	≤60	≤60	3-100	1、2
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					1、2

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ AFR

	แบบอย่าง	เอเอฟอาร์60			AFR90			เอเอฟอาร์120			เอเอฟอาร์140
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			120			140
	D2	5.5			6.5			8.8			11
	D3	70			100			130			16.5
	D4	5			6			10			12
	D5	16			24.5			38			43
	D6	M5*15			M6*15			M10*25			M12*25
	D7	50			80			110			130
	D8	14			22			32			/
L	L1	79	105.5	132	100	132	164	138.5	180.5	222.5	162.6	223.6	284.6
	L2	35.5			47			62			96.5
	L3	28			36			50			80
	L4	20			31			45			65
	L5	6			10			11			15
	L6	6.5			12			15			12
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	33			47			65			84
	C5	58			89			119			154
	ค6	M4*10			M6*15			M8*20			M12*24
	C7	70			90			145			200
	C8	60			90			120			180
