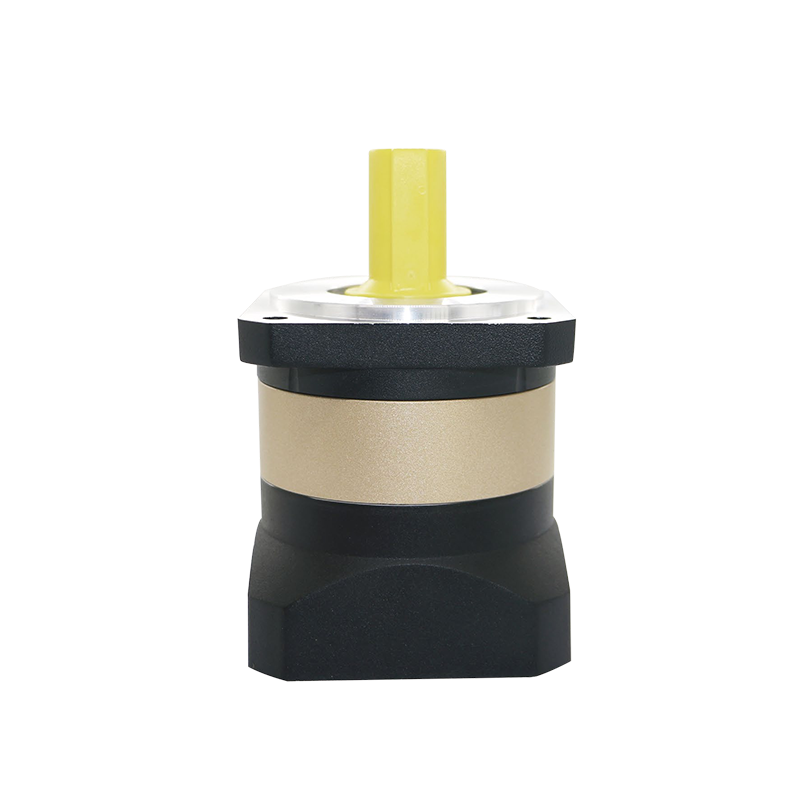

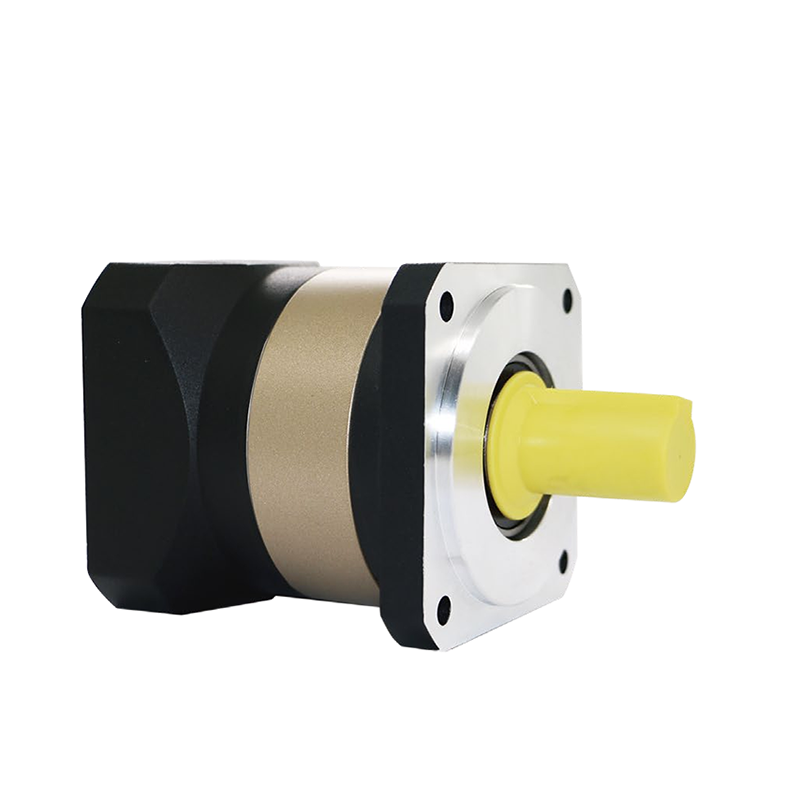

ZY PF Series ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง

ซีรีส์ PF ตัวลดดาวเคราะห์ความแม่นยำสูงเป็นกระปุกเกียร์ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการการส่งผ่านที่ราบรื่น สัญญาณรบกวนต่ำ และความแม่นยำที่เหนือกว่า สร้างด้วยเฟืองความแม่นยำระดับ ISO4 และวัสดุโลหะผสมที่มีความแข็งแรงสูง ช่วยให้มั่นใจได้ถึงประสิทธิภาพ ความแข็งแกร่ง และความทนทานในระยะยาวที่ยอดเยี่ยม ด้วยโครงสร้างที่กะทัดรัดและตัวเลือกการติดตั้งที่หลากหลาย ตัวลด PF จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ หุ่นยนต์ และระบบควบคุมการเคลื่อนไหวที่มีความแม่นยำ

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 นาทีช่วยให้มั่นใจตำแหน่งที่แม่นยำสำหรับเครื่องจักรที่มีความแม่นยำ

การส่งผ่านที่ราบรื่น: เทคโนโลยีการเจียรเกียร์ขั้นสูงช่วยลดการสั่นสะเทือนและให้เสียงรบกวนต่ำ

การออกแบบเกียร์ที่ทนทาน: ผลิตจากเหล็กโลหะผสมคาร์บอนต่ำคาร์บูไรซ์ (HRC60) เพื่อความแข็งแรงและอายุการใช้งานสูงสุด

โครงสร้างที่แข็งแกร่ง: เพลาส่งออกแบบรวมและการรองรับดาวเคราะห์แบบกรงให้ความแข็งแกร่งและความน่าเชื่อถือสูง

ความจุแรงบิดสูง: แบริ่งลูกกลิ้งแบบเข็มเต็มจะเพิ่มแรงบิดและปรับปรุงความแข็งแกร่ง

ความเข้ากันได้กว้าง: เชื่อมต่อกับแบรนด์เซอร์โวมอเตอร์ทั่วโลกได้อย่างง่ายดายเพื่อการบูรณาการที่ยืดหยุ่น

ไม่ต้องบำรุงรักษา: การป้องกันระดับ IP65 และการหล่อลื่นด้วยจาระบีสังเคราะห์ช่วยให้การทำงานยาวนานและไม่มีการรั่วไหล

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ PF:

อัตราส่วนความเร็ว	หมายเลขสนาม	PF60 (กก.ซม.²)	PF90 (กก.ซม.²)	PF120(กก.ซม.²)	PF160(กก.ซม.²)
3	1	0.16	0.61	3.25	12.31
4	1	0.14	0.48	2.74	7.54
5	1	0.13	0.47	2.71	7.42
7	1	0.13	0.47	2.62	7.25
10	1	0.13	0.44	2.57	7.25
9	2	0.13	0.44	2.62	7.14
12	2	0.127	0.43	2.56	12.35
15	2	0.127	0.44	1.5	12.35
16	2	0.12	0.43	1.75	7.47
20	2	0.075	0.43	1.5	6.65
25	2	0.075	0.43	1.49	5.81
28	2	0.075	0.43	1.49	6.34
30	2	0.064	0.44	1.3	5.36
35	2	0.064	0.43	1.3	5.36
40	2	0.064	0.43	1.3	4.08
50	2	0.064	0.43	1.3	4.08
70	2	0.064	0.43	1.3	4.08
100	2	0.064	0.43	1.3	4.08
64	3	0.064	0.43	1.3	7.5
80	3	0.064	0.43	1.3	7.5
100	3	0.064	0.43	1.3	7.3
150	3	0.064	0.43	1.3	7.3
200	3	0.064	0.43	1.3	6.2
250	3	0.064	0.43	1.3	6.2
350	3	0.064	0.43	1.3	6.2
400	3	0.064	0.43	1.3	6.2
500	3	0.064	0.43	1.3	6.2
700	3	0.064	0.43	1.3	6.2
1000	3	0.064	0.43	1.3	6.2

พารามิเตอร์ทางเทคนิคของฟันเอียงที่แม่นยำ PF ซีรี่ส์:

โมเมนต์แห่งความเฉื่อย		PF60	PF90	PF120	PF160	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	44.2	135	245	490	3	1
		46.32	162	320	650	4	1
		46.32	162	320	650	5	1
		38.9	130	232	520	7	1
		18.5	72	165	320	10	1
		27.8	115	245	490	9	2
		27.8	162	245	490	12	2
		27.8	162	245	650	15	2
		46.32	162	245	650	16	2
		46.32	162	320	650	20	2
		46.32	162	320	650	25	2
		27.8	162	320	650	28	2
		27.8	135	245	490	30	2
		46.32	162	320	650	35	2
		46.32	162	320	650	40	2
		46.32	162	320	650	50	2
		38.9	130	232	520	70	2
		18.5	72	165	320	100	2
		46.32	162	320	650	64	3
		46.32	162	320	650	80	3
		46.32	162	320	650	100	3
		46.32	162	320	650	150	3
		46.32	162	320	650	200	3
		46.32	162	320	650	250	3
		46.32	162	320	650	350	3
		46.32	162	320	650	400	3
		46.32	162	320	650	500	3
		38.9	130	232	520	700	3
		18.5	72	165	320	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2.5 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9400
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4700
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	2500	3-100
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	5000	3-100
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5		1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8		2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7		1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10		2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
ประสิทธิภาพการโหลดเต็ม	%	95					2
ชั้นเรียนป้องกัน	/	IP65					1
							2
							3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤68	≤68	≤68	≤68	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด				3-100	1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรี่ส์ PF

	แบบอย่าง	PF60			PF90			PF120			PF160
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	60			90			120			165
	D2	5.5			6.5			8.8			11
	D3	70			100			130			185
	D4	5			6			8			12
	D5	16			22.5			28			43
	D6	M5*12			M6*15			M10*25			M12*24
	D7	50			80			110			130
	D8	14			20			25			40
L	L1	111	127	142.5	140	160	180	196	226	254.5	293	336	378
	L2	32			41			55.5			86
	L3	28			36			50			80
	L4	3			4			4			5
	L5	3			4			4			7
	L6	20			30			43			65
	L7	10			12			15			20
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	32.5			42.5			60			83
	C5	M4*10			M5*12			M8*20			M12*24
	ค6	70			90			145			200
	C7	60			90			120			180
