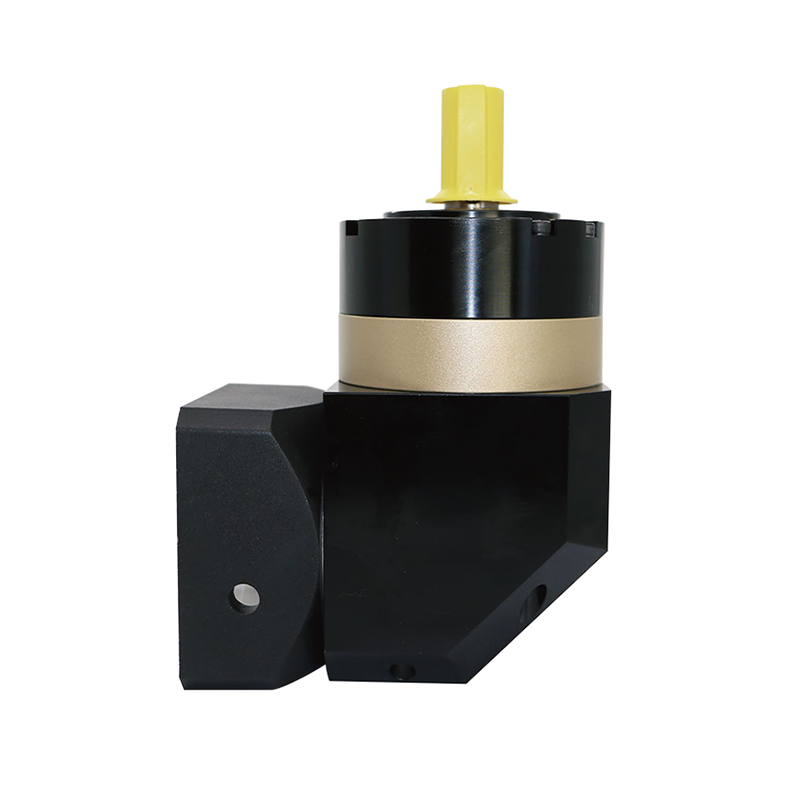

ZY ZPE ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ชุดลดดาวเคราะห์ที่มีความแม่นยำของซีรีส์ ZPE เป็นกระปุกเกียร์รุ่นใหม่ที่ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานที่ต้องการความแม่นยำ ความเสถียร และการออกแบบที่กะทัดรัดที่เหนือกว่า ด้วยระยะฟันเฟืองที่ต่ำเป็นพิเศษ การส่งแรงบิดที่เพิ่มขึ้น และตัวเรือนที่แข็งแกร่งเป็นชิ้นเดียว จึงรับประกันการทำงานที่ราบรื่นภายใต้สภาวะโหลดสูง เหมาะสำหรับระบบอัตโนมัติความเร็วสูง หุ่นยนต์ บรรจุภัณฑ์ และระบบควบคุมการเคลื่อนไหวที่ต้องการอายุการใช้งานที่ยาวนานและการบำรุงรักษาน้อยที่สุด

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

การออกแบบที่มีความแม่นยำเป็นพิเศษ: ระยะฟันเฟืองที่ต่ำกว่า 5 นาทีทำให้มั่นใจในการวางตำแหน่งที่มั่นคงและทำซ้ำได้

การประมวลผลเกียร์ขั้นสูง: การเจียรระดับ ISO-4 และการตัดเฉือนที่มีความแม่นยำสูงเป็นพิเศษรับประกันประสิทธิภาพและการเคลื่อนไหวที่ราบรื่น

ความแข็งแกร่งและความทนทานสูง: เฟืองเหล็กอัลลอยด์ที่ผ่านการคาร์บูไรซ์และดับแล้วมีความแข็งสูงถึง HRC60

โครงสร้างที่กะทัดรัดและแข็งแกร่ง: เพลาส่งออกชิ้นเดียวและตัวพาดาวเคราะห์มีความแข็งแกร่งและความสามารถในการรับน้ำหนักสูง

รองรับแบริ่งเข็มเต็ม: เพิ่มแรงบิดและความแข็งแกร่งในการปฏิบัติงาน

ความเข้ากันได้สากล: ปรับให้เข้ากับมาตรฐานเซอร์โวมอเตอร์ระดับโลก

ปิดผนึกและไม่ต้องบำรุงรักษา: การป้องกันระดับ IP65 ด้วยจาระบีสังเคราะห์ทำให้การทำงานปราศจากการรั่วซึม

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ ZPE:

อัตราส่วนความเร็ว	หมายเลขสนาม	ZPE60 (กก.ซม.²)	ZPE90 (กก.ซม.²)	ZPE120(กก.ซม.²)	ZPE160(กก.ซม.²)
3	1	0.16	0.61	3.25	12.31
4	1	0.14	0.48	2.74	7.54
5	1	0.13	0.47	2.71	7.42
7	1	0.13	0.47	2.62	7.25
8	1	0.13	0.44	2.57	7.25
10	1	0.13	0.44	2.62	7.14
9	2	0.127	0.43	2.56	12.35
12	2	0.127	0.44	1.5	12.35
15	2	0.12	0.43	1.75	7.47
16	2	0.075	0.43	1.49	6.65
20	2	0.075	0.43	1.49	5.81
25	2	0.075	0.43	1.3	6.34
28	2	0.064	0.44	1.3	5.36
30	2	0.064	0.43	1.3	5.36
35	2	0.064	0.43	1.3	4.08
40	2	0.064	0.43	1.3	4.08
50	2	0.064	0.43	1.3	4.08
70	2	0.064	0.43	1.3	4.08
100	2	0.064	0.43	1.3	7.5
64	3	0.064	0.43	1.3	7.5
80	3	0.064	0.43	1.3	7.3
100	3	0.064	0.43	1.3	7.3
150	3	0.064	0.43	1.3	6.2
200	3	0.064	0.43	1.3	6.2
250	3	0.064	0.43	1.3	6.2
350	3	0.064	0.43	1.3	6.2
400	3	0.064	0.43	1.3	6.2
500	3	0.064	0.43	1.3	6.2
700	3	0.064	0.43	1.3	6.2
1000	3	0.064	0.43	1.3	6.2

พารามิเตอร์ทางเทคนิคของซีรีย์ ZPE ฟันเฟืองที่แม่นยำ:

โมเมนต์แห่งความเฉื่อย		ZPE60	ZPE90	ZPE120	ZPE160	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	44.2	135	245	490	3	1
		46.32	162	320	650	4	1
		46.32	162	320	650	5	1
		38.9	130	232	520	7	1
		18.5	72	165	320	10	1
		27.8	115	245	490	9	2
		27.8	162	245	490	12	2
		27.8	162	245	650	15	2
		46.32	162	245	650	16	2
		46.32	162	320	650	20	2
		46.32	162	320	650	25	2
		27.8	162	320	650	28	2
		27.8	135	245	490	30	2
		46.32	162	320	650	35	2
		46.32	162	320	650	40	2
		46.32	162	320	650	50	2
		38.9	130	232	520	70	2
		18.5	72	165	320	100	2
		46.32	162	320	650	64	3
		46.32	162	320	650	80	3
		46.32	162	320	650	100	3
		46.32	162	320	650	150	3
		46.32	162	320	650	200	3
		46.32	162	320	650	250	3
		46.32	162	320	650	350	3
		46.32	162	320	650	400	3
		46.32	162	320	650	500	3
		38.9	130	232	520	700	3
		18.5	72	165	320	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2.5 เท่า
แรงรัศมีสูงสุด	N	1550	3250	6700	9400	/	/
แรงตามแนวแกนสูงสุด	N	775	1625	3350	4700	/	/
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	2500	3-1,000	/
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	5000	3-1,000	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	/	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8	/	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	/	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10	/	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
		95					2
		93					3
ชั้นเรียนป้องกัน	/	IP65					1
							2
							3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤68	≤68	≤68	≤68	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด				3-100	1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีส์ ZPE

	แบบอย่าง	ZPE60			ZPE90			ZPE120			ZPE160
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	59.5			88			119			165
	D2	M5*15			M6*15			M10*25			M12*30
	D3	52			70			100			145
	D4	5			6			8			12
	D5	16			22.5			28			43
	D6	M5*15			M6*15			M10*25			M12*25
	D7	40			60			80			130
	D8	14			20			25			40
L	L1	79	95	111	104	124	144	138	168	196.5	182.6	227.6	259.6
	L2	32			41			55.5			86
	L3	3			4			4			5
	L4	28			36			50			80
	L5	3			3			4			7
	L6	20			30			45			65
	L7	/			/			/			/
C	ค1	14			19			22			35
	ค2	50			70			110			114.3
	ค3	5			8			10			10
	ค4	33			47			65			82
	C5	58			89			119			154
	ค6	M4*10			M6*15			M8*20			M12*24
	C7	70			90			145			200
	C8	60			90			120			180
