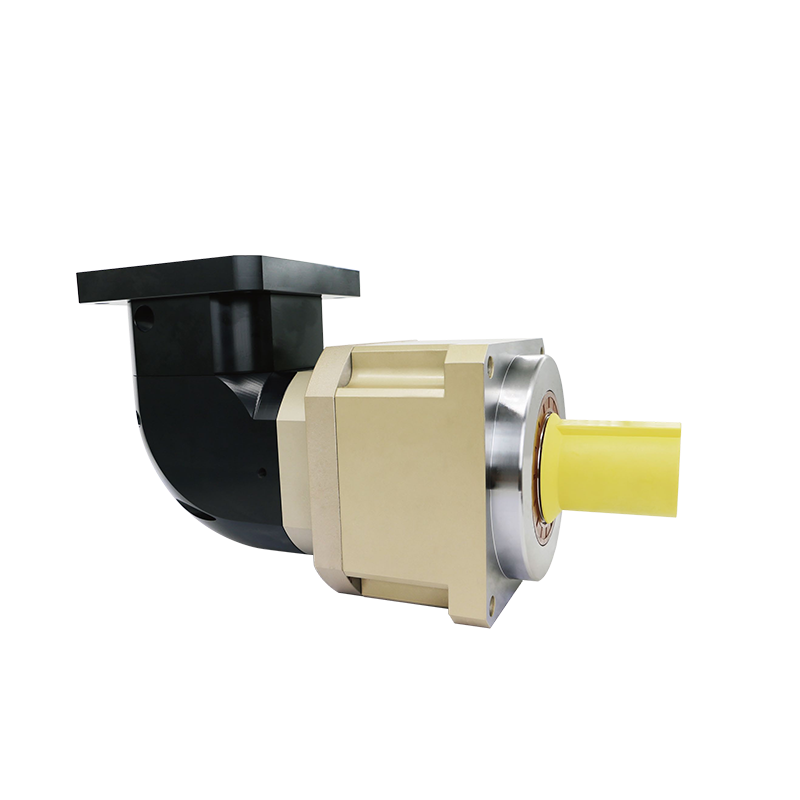

ZY ZPLX ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ZPLX Series Precision Planetary ลดขนาดได้รับการพัฒนาสำหรับระบบอัตโนมัติขั้นสูง การควบคุมการเคลื่อนไหว และระบบเซอร์โวที่มีความแม่นยำ โดดเด่นด้วยระบบส่งกำลังเกียร์ที่ได้รับการปรับปรุงพร้อมระยะฟันเฟืองน้อยที่สุด ความแข็งเกร็งของแรงบิดสูง และเอาต์พุตแรงบิดที่เหนือกว่า ออกแบบด้วยตัวเรือนที่แข็งแกร่งและเทคโนโลยีการซีลขั้นสูง ZPLX นำเสนอความเสถียร ความน่าเชื่อถือ และประสิทธิภาพที่ไม่ต้องบำรุงรักษาเป็นพิเศษสำหรับงานอุตสาหกรรม

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

การส่งผ่านความแม่นยำสูง: แบ็คแลชน้อยกว่า 5 นาทีอาร์คช่วยให้มั่นใจถึงตำแหน่งที่แม่นยำและการเคลื่อนไหวที่ราบรื่น

คุณภาพเกียร์ที่เหนือกว่า: การบดฟันระดับ ISO-4 รับประกันการทำงานที่มีประสิทธิภาพ เงียบ และทนทาน

เฟืองโลหะผสมที่แข็งแกร่งขึ้น: คาร์บูไรซ์และดับให้มีความแข็ง HRC60 เพื่ออายุการใช้งานที่ยาวนาน

การออกแบบความแข็งแกร่งสูงแบบบูรณาการ: เพลาส่งออกชิ้นเดียวและโครงสร้างรองรับดาวเคราะห์ช่วยให้มั่นใจถึงความเสถียรของแรงบิดที่แข็งแกร่ง

การรองรับแบริ่งที่เพิ่มขึ้น: ระบบแบริ่งแบบเข็มเต็มช่วยเพิ่มแรงบิดและความแข็ง

ความเข้ากันได้ของมอเตอร์สากล: เหมาะกับเซอร์โวมอเตอร์หลากหลายชนิดที่ใช้ในระบบอัตโนมัติและหุ่นยนต์

การซีลระดับ IP65 และอายุการใช้งานยาวนาน: จาระบีสังเคราะห์และการออกแบบการซีลขั้นสูงทำให้มั่นใจได้ว่าการทำงานจะไม่มีการรั่วซึมและไม่ต้องบำรุงรักษา

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ ZPLX:

อัตราส่วนความเร็ว	หมายเลขสนาม	ZPLX180 (กก.ซม.²)	ZPLX220 (กก.ซม.²)	ZPLX240(กก.ซม.²)	ZPLX280(กก.ซม.²)	ZPLX330(กก.ซม.²)
3	1	22.4	34.8	36.8	/	/
4	1	21.37	33.6	35.47	/	/
5	1	21.35	32.7	33.46	/	/
7	1	20.48	30.48	31.86	/	/
/	1	/	/	/	/	/
10	1	16.3	14.3	15.4	/	/
9	2	12.35	/	/	/	/
12	2	12.35	/	/	/	/
15	2	12.35	/	/	/	/
16	2	7.54	25.68	26.14	22.5	62.5
20	2	7.42	22.75	26.14	22.5	62.5
25	2	7.54	22.75	26.14	22.5	62.5
28	2	7.42	22.59	26.14	22.5	62.5
30	2	7.14	/	/	/	/
35	2	7.14	22.59	26.14	22.5	62.5
40	2	7.14	22.59	26.14	22.5	62.5
50	2	7.14	22.59	26.14	22.5	62.5
70	2	7.14	22.59	26.14	/	/
100	2	7.14	22.59	26.14	/	/
64	3	7.54	22.75	26.14	22.5	62.5
80	3	7.42	22.75	26.14	22.5	62.5
100	3	7.14	22.75	26.14	22.5	62.5
150	3	7.14	22.75	26.14	/	/
200	3	7.14	22.75	26.14	22.5	62.5
250	3	7.14	22.75	26.14	22.5	62.5
350	3	7.14	22.75	26.14	22.5	62.5
400	3	7.14	22.75	26.14	/	/
500	3	7.14	22.75	26.14	/	/
700	3	7.14	22.75	26.14	/	/
1000	3	7.14	22.75	26.14	/	/

พารามิเตอร์ทางเทคนิคของฟันเอียงที่มีความแม่นยำ ZPLX ซีรี่ส์:

โมเมนต์แห่งความเฉื่อย		ZPLX180	ZPLX220	ZPLX240	ZPLX280	ZPLX330	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	1320	/	/	/	/	3	1
		1650	2420	2560	5620	9800	4	1
		1650	2420	2560	5620	9800	5	1
		1250	1830	2010	/	/	7	1
		/	/	/	3520	/	8	1
		820	1150	1250	/	/	10	1
		1320	/	/	/	/	9	2
		1320	1150	1250	3520	8200	12	2
		1650	1150	1250	3520	8200	15	2
		1650	2420	2560	5620	9800	16	2
		1650	2420	2560	5620	9800	20	2
		1650	2420	2560	5620	9800	25	2
		1650	2420	2560	3520	9800	28	2
		1320	/	/	/	/	30	2
		1650	2420	2560	5620	9800	35	2
		1650	2420	2560	5620	9800	40	2
		1650	2420	2560	5620	9800	50	2
		1320	1830	2010	/	5000	70	2
		820	1150	1250	/	/	100	2
		1650	2420	2560	5620	9800	64	3
		1650	2420	2560	5620	9800	80	3
		1650	2420	2560	5620	9800	100	3
		1650	/	/	5620	9800	150	3
		1650	2420	2560	5620	9800	200	3
		1650	2420	2560	5620	9800	250	3
		1650	2420	2560	5620	9800	350	3
		1650	2420	2560	5620	9800	400	3
		1650	2420	2560	5620	9800	500	3
		1320	1830	2080	3520	5000	700	3
		820	1150	1250	/	3500	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2 เท่า
แรงรัศมีสูงสุด	N	14500	50000	60000	95000	125000	/	/
แรงตามแนวแกนสูงสุด	N	7250	25000	30000	70000	90000	/	/
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	3000	2500	2500	2000	1500	3-1,000	/
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	4000	4000	4000	3000	2500	3-1,000	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8	≤8	3-1,000	1
		≤12	≤12	≤12	≤12	≤12	/	2
		≤15	≤15	≤15	≤15	≤15	/	3
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10	≤10	/	1
		≤15	≤15	≤15	≤15	≤15	/	2
		≤18	≤18	≤18	≤18	≤18	/	3
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	77.2	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97						1
		95						2
		93						3
ชั้นเรียนป้องกัน	/	IP65						1
								2
								3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้						1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤70	≤70	≤70	≤70	≤70	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด					3-100	1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีส์ ZPLX

	แบบอย่าง	ZPLX180			ZPLX220			ZPLX240			ZPLX280			ZPLX330
	เวที	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	180			220			240			280			340
	D2	13			17			19			18			22
	D3	215			250			265			315			370
	D4	16			20			20			22			25
	D5	59			79.5			79.5			85			95
	D6	M20*35			M20*35			M20*35			M20*35			M20*35
	D7	160			180			225			250			290
	D8	55			75			75			80			90
L	L1	188.1	226.6	274.1	232.6	305.6	342.6	232.6	305.6	342.6	260	325.6	403	-	408.1	495.6
	L2	106			140			140			145			153
	L3	20			30			30			35			30
	L4	85			108			108			105			120
	L5	10			10			10			10			10
	L6	65			90			90			90			100
	L7	25			25			25			30			30
C	ค1	35			35			35			35			35
	ค2	114.3			114.3			180			114.3			114.3
	ค3	10			10			10			10			10
	ค4	82			82			82			82			82
	C5	154			154			154			154			154
	ค6	M12*30			M12*30			M12*30			M12*30			M12*30
	C7	200			200			215			200			200
	C8	180			180			190			180			180
