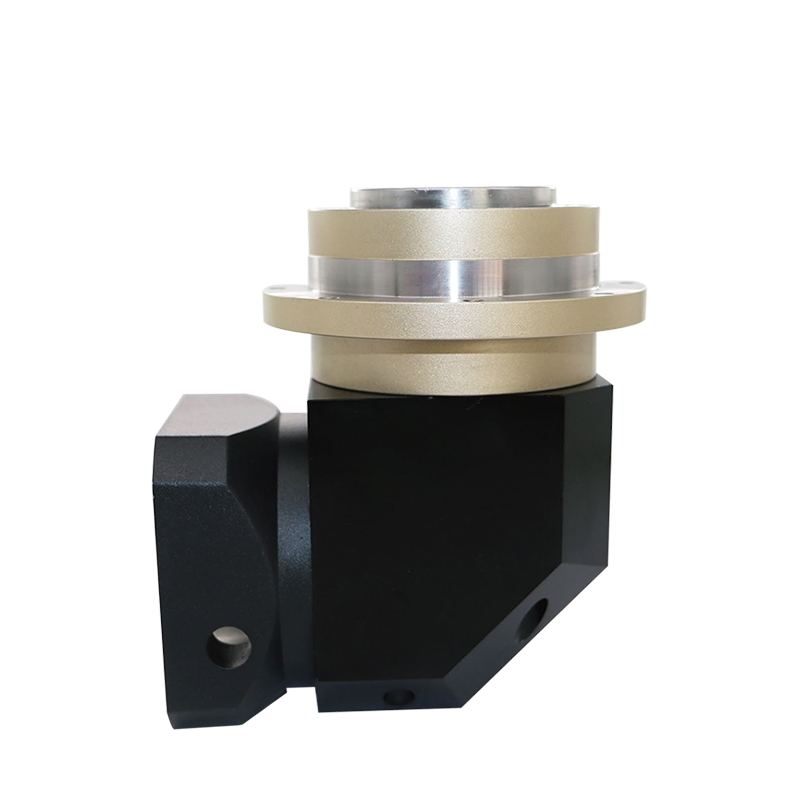

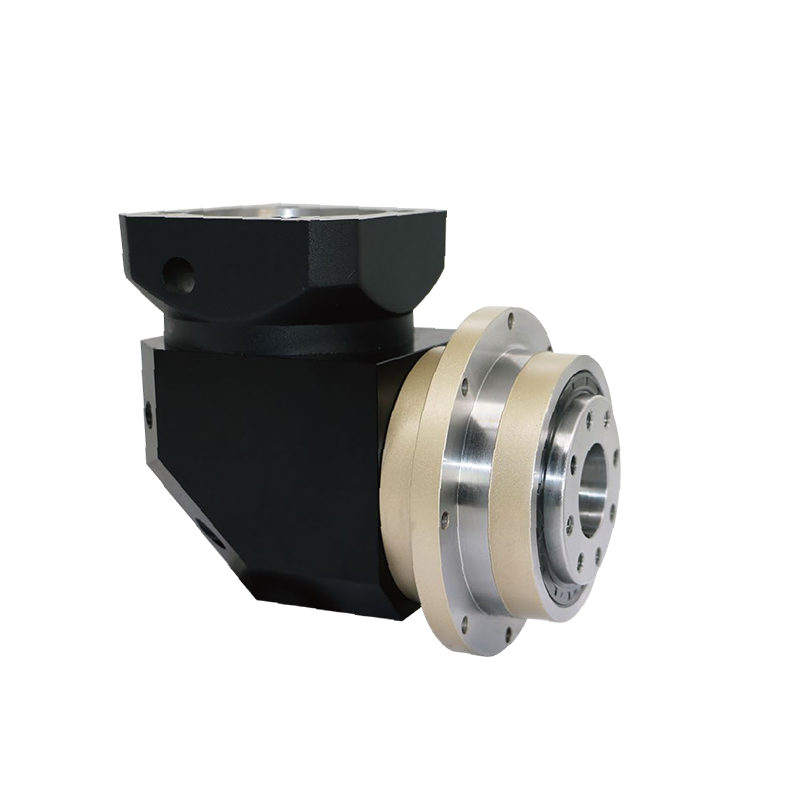

ZY ZPH ซีรี่ส์ลดดาวเคราะห์ที่มีความแม่นยำสูง

ชุดลดดาวเคราะห์ที่มีความแม่นยำของซีรีส์ ZPH ได้รับการออกแบบมาเพื่อการควบคุมการเคลื่อนไหวแบบไดนามิกและระบบอัตโนมัติสำหรับงานหนัก ผสมผสานการผลิตเกียร์ที่แม่นยำเป็นพิเศษ การออกแบบที่มีความแข็งแกร่งสูง และความทนทานที่ยาวนาน ด้วยขนาดที่กะทัดรัด ความหนาแน่นของแรงบิดที่เหนือกว่า และการทำงานที่เงียบ ทำให้ตัวลด ZPH ถูกนำมาใช้กันอย่างแพร่หลายในหุ่นยนต์ เครื่องจักร CNC และสายการผลิตอัตโนมัติที่เสถียรภาพและความแม่นยำเป็นสิ่งสำคัญ

SKU:
สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

คุณสมบัติเครื่อง:

ฟันเฟืองต่ำพิเศษ: น้อยกว่า 5 นาทีอาร์คเพื่อการวางตำแหน่งที่แม่นยำและการทำงานที่ราบรื่น

ความแม่นยำของเกียร์ระดับ ISO-4: รับประกันประสิทธิภาพการส่งผ่านสูงสุดและอายุการใช้งานที่ยาวนาน

เฟืองโลหะผสมที่มีความแข็งแรงสูง: คาร์บูไรซ์และดับแล้วเพื่อความแข็งพิเศษสูงถึง HRC60

การออกแบบโครงสร้างแบบผสมผสาน: ตัวพาดาวเคราะห์ชิ้นเดียวและเพลาเอาท์พุตเพื่อเพิ่มความแข็งแกร่ง

แรงบิดเอาท์พุตสูง: การตั้งค่าตลับลูกปืนแบบเข็มเต็มจะเพิ่มแรงบิดเอาท์พุตและความสามารถในการรับน้ำหนัก

ความเข้ากันได้ของเซอร์โวมอเตอร์: เหมาะกับระบบเซอร์โวในอุตสาหกรรมต่างๆ

ปิดผนึกและทนทาน: การป้องกัน IP65 ด้วยจาระบีสังเคราะห์ รับประกันประสิทธิภาพที่ปราศจากการรั่วไหล การบำรุงรักษาฟรี

เครื่องวัดแรงเฉื่อยการหมุนของซีรีย์ ZPH:

อัตราส่วนความเร็ว	หมายเลขสนาม	ZPH64 (กก.ซม.²)	ZPH90 (กก.ซม.²)	ZPH110(กก.ซม.²)	ZPH160(กก.ซม.²)
3	1	0.16	0.61	3.25	12.31
4	1	0.14	0.48	2.74	7.54
5	1	0.13	0.47	2.71	7.42
7	1	0.13	0.47	2.62	7.25
8	1	0.13	0.44	2.57	7.25
10	1	0.13	0.44	2.62	7.14
9	2	0.127	0.43	2.56	12.35
12	2	0.127	0.44	1.5	12.35
15	2	0.12	0.43	1.75	7.47
16	2	0.075	0.43	1.49	6.65
20	2	0.075	0.43	1.49	5.81
25	2	0.075	0.43	1.3	6.34
28	2	0.064	0.44	1.3	5.36
30	2	0.064	0.43	1.3	5.36
35	2	0.064	0.43	1.3	4.08
40	2	0.064	0.43	1.3	4.08
50	2	0.064	0.43	1.3	4.08
70	2	0.064	0.43	1.3	4.08
100	2	0.064	0.43	1.3	7.5
64	3	0.064	0.43	1.3	7.5
80	3	0.064	0.43	1.3	7.3
100	3	0.064	0.43	1.3	7.3
150	3	0.064	0.43	1.3	6.2
200	3	0.064	0.43	1.3	6.2
250	3	0.064	0.43	1.3	6.2
350	3	0.064	0.43	1.3	6.2
400	3	0.064	0.43	1.3	6.2
500	3	0.064	0.43	1.3	6.2
700	3	0.064	0.43	1.3	6.2
1000	3	0.064	0.43	1.3	6.2

พารามิเตอร์ทางเทคนิคของซีรีย์ ZPH ฟันเฟืองที่แม่นยำ:

โมเมนต์แห่งความเฉื่อย		ZPH64	ZPH90	ZPH110	ZPH160	อัตราส่วนความเร็ว	หมายเลขสนาม
แรงบิดเอาท์พุตพิกัด	NM	44.2	135	245	490	3	1
		46.32	162	320	650	4	1
		46.32	162	320	650	5	1
		38.9	130	232	520	7	1
		18.5	72	165	320	10	1
		27.8	115	245	490	9	2
		27.8	162	245	490	12	2
		27.8	162	245	650	15	2
		46.32	162	245	650	16	2
		46.32	162	320	650	20	2
		46.32	162	320	650	25	2
		27.8	162	320	650	28	2
		27.8	135	245	490	30	2
		46.32	162	320	650	35	2
		46.32	162	320	650	40	2
		46.32	162	320	650	50	2
		38.9	130	232	520	70	2
		18.5	72	165	320	100	2
		46.32	162	320	650	64	3
		46.32	162	320	650	80	3
		46.32	162	320	650	100	3
		46.32	162	320	650	150	3
		46.32	162	320	650	200	3
		46.32	162	320	650	250	3
		46.32	162	320	650	350	3
		46.32	162	320	650	400	3
		46.32	162	320	650	500	3
		38.9	130	232	520	700	3
		18.5	72	165	320	1000	3
แรงบิดหยุดฉุกเฉิน	NM	แรงบิดเอาท์พุตพิกัด 2.5 เท่า
แรงรัศมีสูงสุด	N	2500	4500	7800	12000	/	/
แรงตามแนวแกนสูงสุด	N	2000	3500	6000	10000	/	/
ความเร็วอินพุตพิกัด n1	รอบต่อนาที	4000	3000	3000	2500	3-1,000	/
ความเร็วอินพุตสูงสุด n1	รอบต่อนาที	6000	6000	6000	5000	3-1,000	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่มีความแม่นยำสูง P0	อาร์มิน	/	/	/	/	/	/
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤5	≤5	≤5	≤5	/	1
แบ็คสเปซที่แม่นยำ P1	อาร์มิน	≤8	≤8	≤8	≤8	/	2
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤7	≤7	≤7	≤7	/	1
แบ็คสเปซมาตรฐาน P2	อาร์มิน	≤10	≤10	≤10	≤10	/	2
ความแข็งแกร่งของแรงบิด	Nm/อาร์คมิน	2.8	7.5	15.5	48.5	3-100	1、2
อุณหภูมิการให้บริการ	℃	-20°C-+90°C
อายุการใช้งานโดยเฉลี่ย	h	20000
ประสิทธิภาพการโหลดเต็ม	%	97					1
		95					2
		93					3
ชั้นเรียนป้องกัน	/	IP65					1
							2
							3
ทิศทางการติดตั้ง	/	ทิศทางใดก็ได้					1、2、3
ค่าเสียงรบกวน	ดีบีเอ/ม	≤68	≤68	≤68	≤68	3-100	1、2、3
โหมดการหล่อลื่น	/	น้ำมันหล่อลื่นสังเคราะห์ทั้งหมด				3-100	1、2、3

พารามิเตอร์ทางเทคนิคของตัวลดดาวเคราะห์ซีรีส์ ZPH

	แบบอย่าง	ZPH64			ZPH90			ZPH110			ZPH160
	เวที	1	2	3	1	2	3	1	2	3	1	2	3
D	D1	31.5			50			63			80
	D2	79			109			135			168
	D3	4.5			5.5			5.5			6.6
	D4	5*6			6*7			6*7			8*7
	D5	M5*10			M6*12			M6*12			M8*16
	D6	86			118			145			179
	D7	64			90			110			140
	D8	40			63			80			95
	D9	20			31.5			40			50
L	L1	95.7	111.7	127.7	114	134	154	151	180.5	209	190.6	227.6	269.6
	L2	19.5			30			27			38
	L3	16.5			24			21			32
	L4	5			10			10			15
	L5	8			12			12			12
	L6	8			10			10			10
C	ค1	14			19			22			35
	ค2	20			70			110			114.3
	ค3	5			8			10			10
	ค4	33			47			65			82
	C5	58			88			119			154
	ค6	M4*10			M6*15			M8*20			M12*30
	C7	70			90			145			200
	C8	60			90			120			180
